Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Вакумски усисни чепови без ознака ЗП3

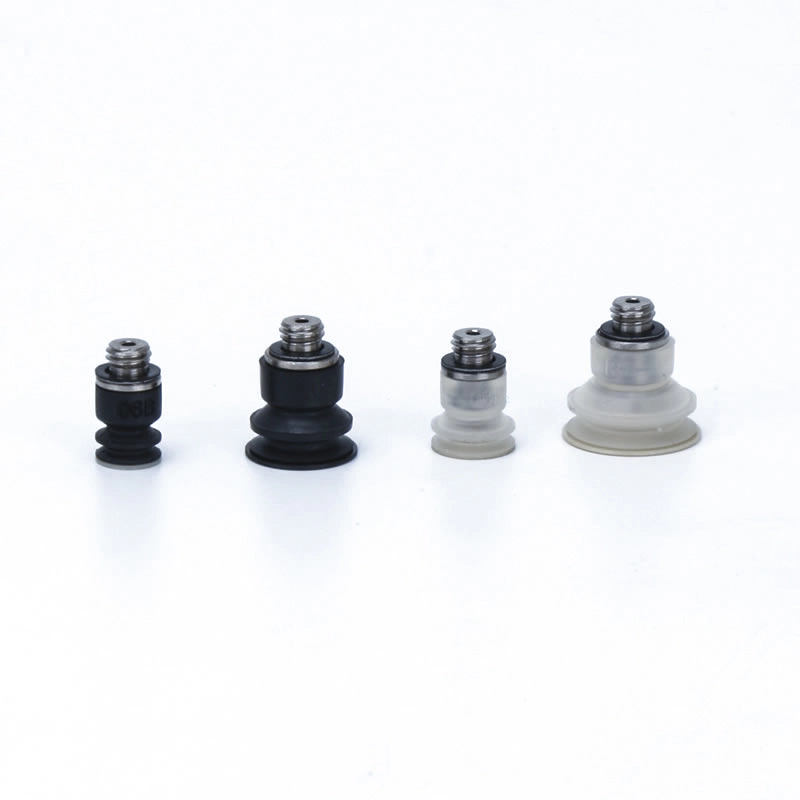

Вакуумске усисне чаше без трагова ЗП3 компаније Цоммаелец су компактне усисне чаше (φ4–16мм) са уграђеним телескопским пуферима за минималну прашину. Идеални за фотонапонске панеле, полупроводничке плочице, оптичка сочива, ОЛЕД/ЛЦД панеле и медицинске компоненте, нуде прилагођене опције, флексибилну инсталацију, антистатичке материјале и додатке од нерђајућег челика.
Кликните и започните избор
》Повратак на информације о производу
Вакумски усисни чепови без ознака ЗП3
Подлога за причвршћивање смоле без трагова серије ЗП3
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Вакумске усисне чаше без трагова ЗП3 су прецизно дизајниране мини усисне чаше направљене у Кини, пројектоване да рукују деликатним површинама без изазивања огреботина или трагова. Направљени од висококвалитетног силикона и опционих ПЕЕК додатака, обезбеђују поуздано приањање, минимално стварање прашине и стабилне перформансе усисавања. Ове усисне чаше су идеалне за аутоматизацију у осетљивим индустријама као што су електроника, фотонапон и медицински уређаји.
Апликације
Фотонапонски панели:Безбедан транспорт и монтажа без оштећења стаклених површина.
Полупроводничке плочице (силицијум):Прецизно руковање ломљивим плочицама током производње.
Оптичка сочива (стакло/смола):Сигурно држање за монтажу сочива без оштећења површине.
Електронски дисплеји (ОЛЕД/ЛЦД панели):Пренос и постављање без огреботина.
Компоненте медицинског уређаја:Безбедно руковање прибором за хируршке инструменте или деликатним деловима.
Кључне карактеристике
Дизајн без ознака:Спречава огреботине или оштећења површине током руковања.
компактна величина:Доступан у малим пречникима (4–16 мм), погодним за уске просторе.
Висококвалитетни материјали:Вакумске чаше које не остављају трагове доступне су у силиконским и ПЕЕК опцијама, нудећи одличну хемијску отпорност и отпорност на топлоту.
Минимална прашина:Уграђени телескопски одбојник смањује стварање прашине у осетљивим окружењима.
Флексибилна инсталација:Вертикална или бочна оријентација вакуумског улаза; може укључивати адаптере или носаче од нерђајућег челика.
Прилагодљиве опције:Прилагођена решења за специфичне индустријске потребе.
ФАК
П1: Које индустрије имају највише користи од ових усисних чаша?
О: Електроника, фотоволтаика, оптика, полупроводници и прецизна медицинска производња.
П2: Могу ли да прилагодим величину или материјал усисне чаше?
О: Да, вакуумске вакуумске усисне чаше ЗП3 без трагова доступне су у различитим пречникима, силиконским или ПЕЕК материјалима и опционим антистатичким додацима или додацима од нерђајућег челика.
П3: Како ове чаше смањују оштећење површине?
О: Мекани, високо еластични материјали и прецизна контрола вакуумског притиска обезбеђују да се током подизања и постављања не појаве огреботине или трагови.
Како наручити
- На радном предмету не остају трагови адсорпције (гумени састојци).

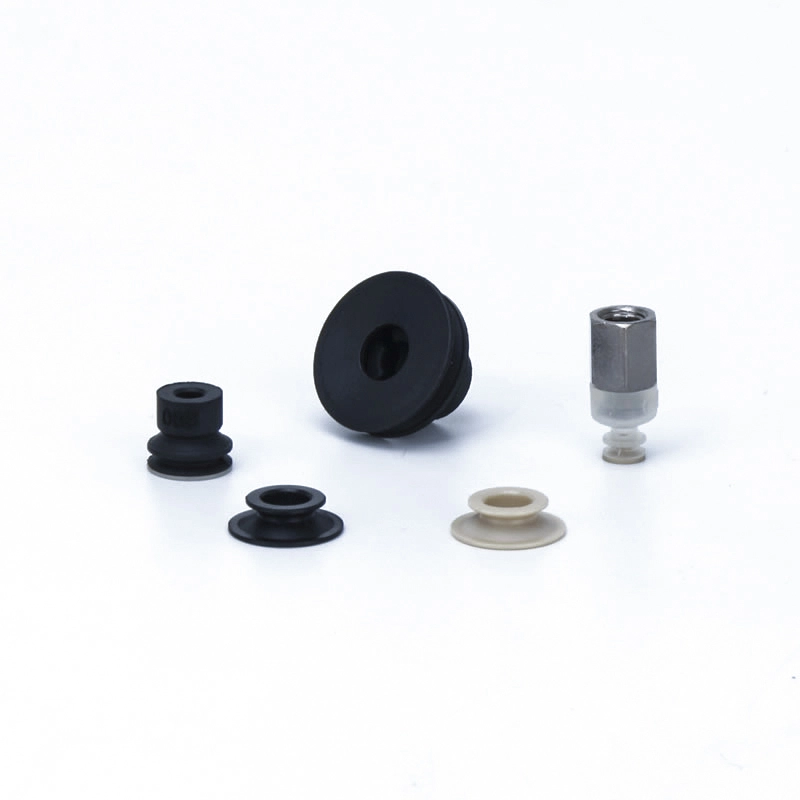

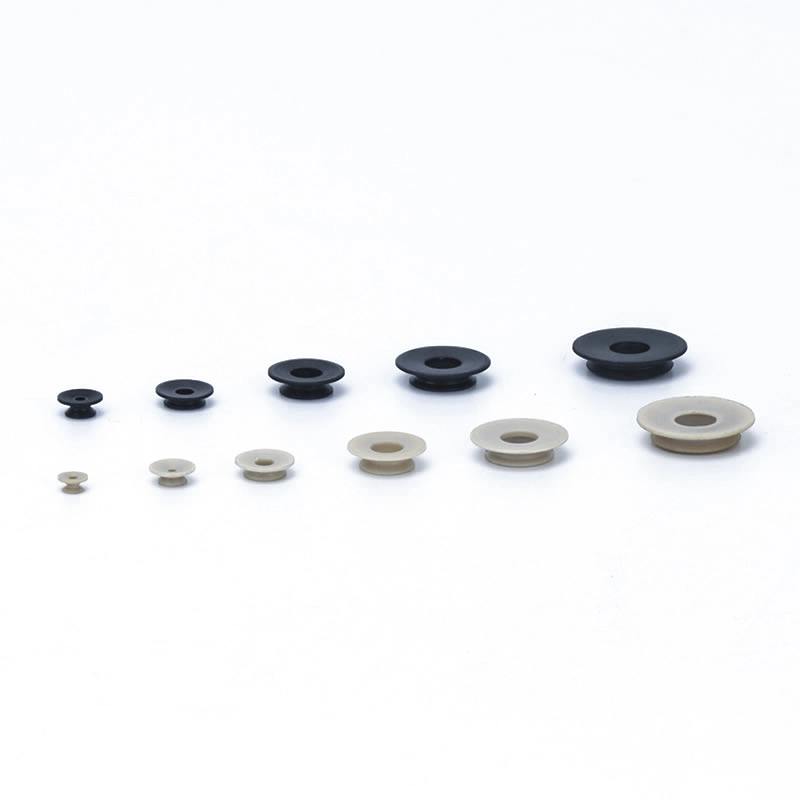

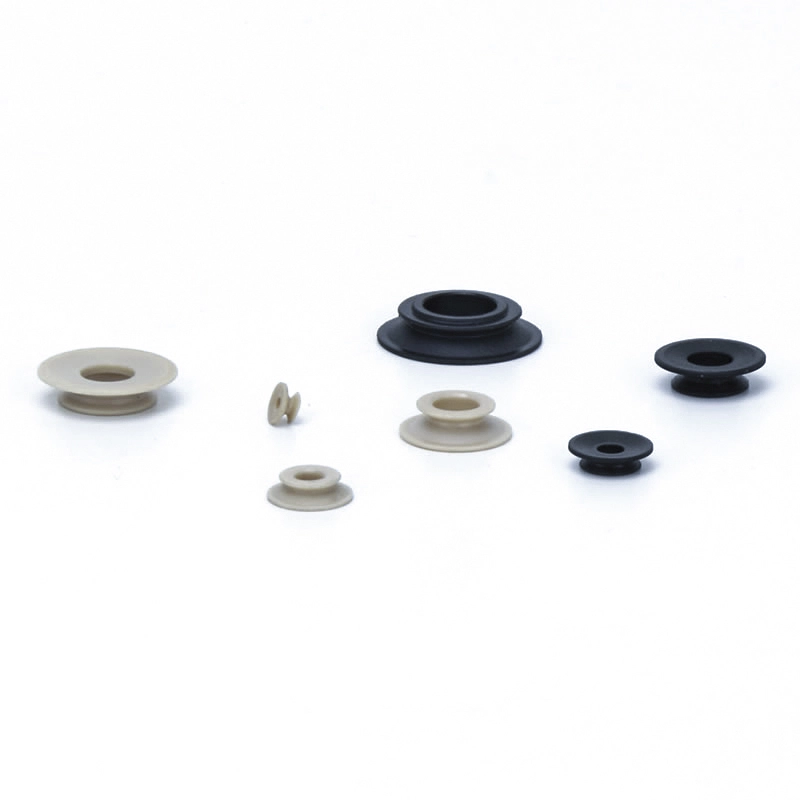

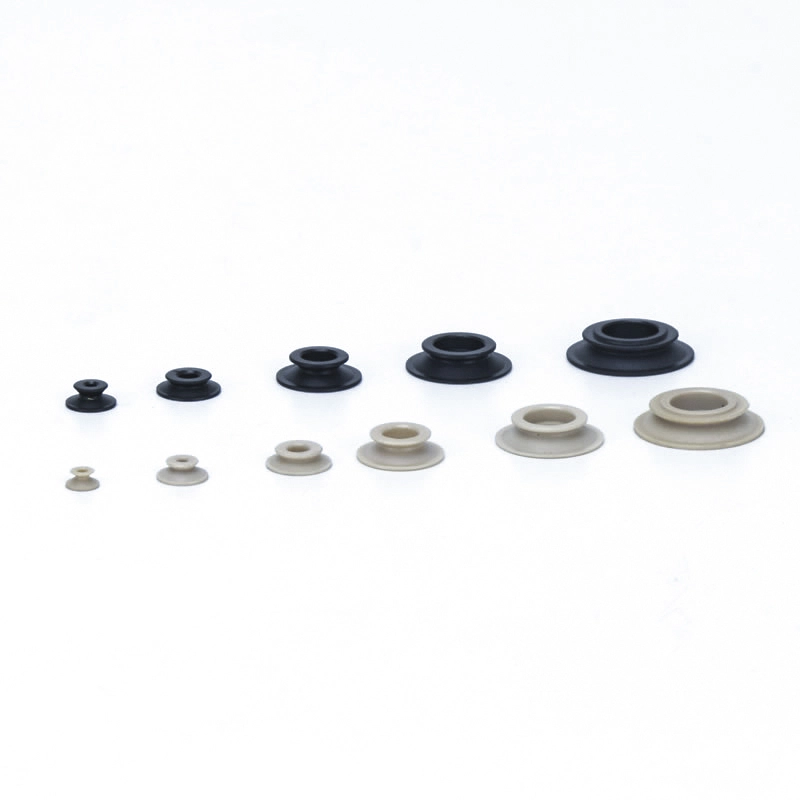

>Избегава директан контакт између радног предмета и гуме постављањем ПЕЕК наставка на подлогу за мех како би се спречио пренос гумених састојака. - Идеалан за серију мехова ЗП3 (ø4 до ø16)
| ②Пречник јастучића (мм) | |
| Симбол | Применљива подлога |
| 04 | ЗП3-04Б |
| 06 | ЗП3-06Б |
| 08 | ЗП3-08Б |
| 10 | ЗП3-10Б |
| 13 | ЗП3-13Б |
| 16 | ЗП3-16Б |
| ③Приложени материјал | |
| P | ПЕЕК |
| ГП | Цондуцтиве ПЕЕК |
| M | ПОМ |
| ГМ | Цондуцтиве ПОМ |
- Када наручујете са јастучићем, ставите „*“, испод броја дела плочице као што је приказано испод. Имајте на уму да се подлога не испоручује са монтираним додатком.
- Када је додатак направљен од проводног ПЕЕК-а, користите проводни материјал за подлогу.
- Очистите производ пре употребе додатка.
- Овај производ се не чисти након машинске обраде. Ако се производ користи у стању у којем је испоручен, остаци материјала могу остати на радним комадима. Очистите пре употребе.
- Ако је контакт са тврдим материјалом проблем, немојте користити овај производ.
Димензије (мм)
Зелени симбол су прилагођени модели.
K
Ресин Аттацхмент
| Модел | øА | øБ | øЦ | D | P | Адаптер пад бр. |
||||||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
|||||||
| ЗП3 | 04 | K |
P ГП M ГМ |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ЗП3 | 06 | B |
N S U F ГН ГС |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Када је додатак направљен од проводног ПЕЕК-а, користите проводни материјал за подлогу.
Модел за упућивање: ЗП3-08КГП Адаптерски јастучић за упућивање: ЗП3-08БГН / ЗП3-08БГС
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
| Тип подлоге | Пречник јастучића (мм) | Апликација | Типичне површине и облици обрадака | |||||||
| Стан | Вавед | Коси | Различите висине | Конвексна | Оили | |||||
|
|
|
|
|
|
|||||
| Цомпацт П ад | раван (У) |
|
ø1.5~ø3.5 | За адсорпцију радних комада са равном и недеформисаном површином | ⚪ | X | X | X | X | X |
| Раван са жлебом (УМ) |
|
ø4~ø16 | За радни комад који се вероватно деформише | ⚪ | X | X | X | X | △ | |
| мехови (Б) |
|
ø4~ø16 | За адсорпцију радних комада са нагнутом површином | ⚪ | △ | ⚪ | X | △ | X | |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
