Вакуумске усисне чаше са ниским трењем за директну монтажу ЗП3
Цоммаелец је професионални произвођач и добављач специјализован за вакуумске усисне чаше са ниским трењем за директну монтажу ЗП3 вакуумских усисних чаша са ниским трењем и директном монтажом. У пречнику од 4 мм до 16 мм, ове компактне јединице су посебно дизајниране за електронску индустрију. Са уграђеном телескопском бафер шипком која ствара минималну прашину, посебно су погодни за употребу у прецизној електроници, медицинским и фармацеутским апликацијама.
Кликните и започните избор
》Повратак на информације о производу
Вакуумске усисне чаше са ниским трењем за директну монтажу ЗП3
ЗП3-Т серија са компактном вакуумском подлогом са пуфером ниског трења
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс

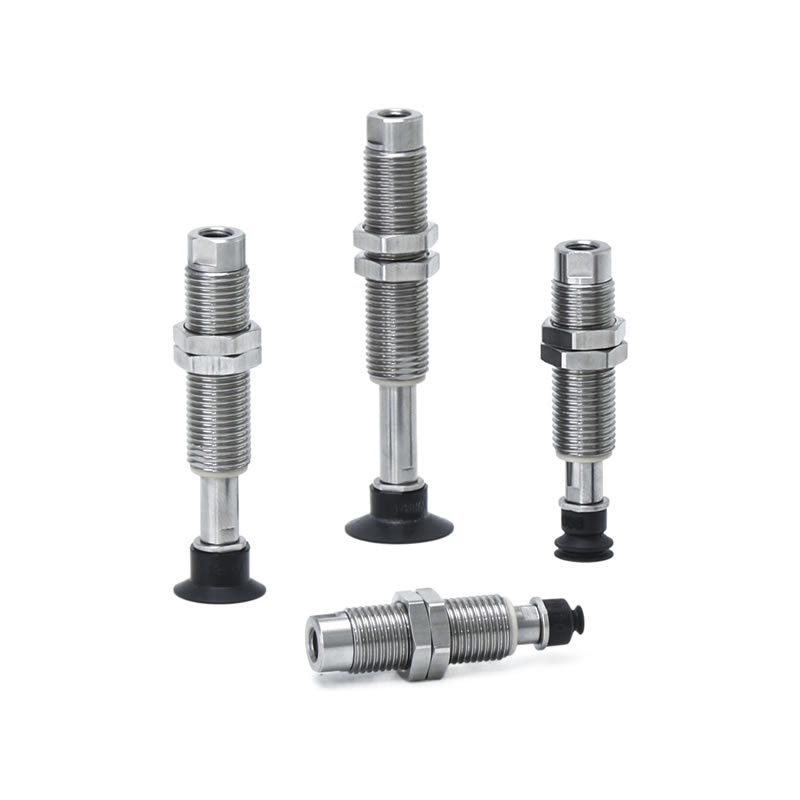

Вакумски усисни чепови са директним уградњом ниског трења ЗП3 су компактни, прецизно пројектовани усисни чепови дизајнирани за електронску, медицинску и фармацеутску индустрију. Са пречникима у распону од 4 мм до 16 мм, ове вакуум чаше имају уграђену телескопску одбојну шипку која минимизира стварање прашине, обезбеђујући безбедно и чисто руковање деликатним компонентама.
Шта су вакуумски усисни чепови са ниским трењем за директну монтажу ЗП3?
Специјализована вакуумска подлога са могућношћу директног монтирања за аутоматизоване системе.
Укључује телескопски пуфер са ниским трењем, смањујући хабање и контаминацију током циклуса који се понавља.
Компатибилан са вертикалним и бочним правцима вакуумског улаза, омогућавајући флексибилну уградњу у уске производне линије.
Доступан у висококвалитетној гуми, силикону и антистатичким материјалима, са опционим адаптерима и прибором од потпуно нерђајућег челика за апликације литијумских батерија.
Апликације
Прецизно руковање електроником, као што су плоче и микрочипови.
Медицински и фармацеутски склоп, где су чистоћа и мала контаминација критични.
Интеграција у роботске системе преузимања и постављања и аутоматизоване монтажне линије.
Руковање малим хардвером и компонентама литијумских батерија које захтевају минимално стварање прашине.
Предности
Компактан дизајн са ниским трењем смањује хабање, прашину и одржавање.
Висока прилагодљивост, подржава вишеструке оријентације вакуумског улаза и конфигурације пуфера.
Вакуумски усисни чепови са ниским трењем за директно постављање ЗП3 су направљени од издржљивих материјала—као што су силикон и гума—како би се обезбедило стабилно и дуготрајно усисавање, чиме се обезбеђује продужени радни век.
Флексибилне опције са адаптерима, носачима одбојника и прибором од нерђајућег челика за специјализоване индустријске потребе.
Исплатива производња у Кини са зрелом технологијом и стабилним ланцем снабдевања обезбеђује благовремену испоруку и висококвалитетне перформансе.
Зашто одабрати Цоммаелец?
Поуздан произвођач и добављач са сопственом производњом и великим залихама.
Разноврсни портфолио производа укључујући више спецификација, облика и опција материјала.
Зрела технологија која обезбеђује јаку адхезију, стабилност и безбедно руковање материјалом.
Услуга оријентисана на корисника са брзим одговором, прилагођавањем и техничком подршком за беспрекорну интеграцију.
Како наручити
- Смањена честица испод 1/10 (у поређењу са претходним производима).
- Легура бакра неискоришћена.
- Са малим трењем, ниском буком! Ниво буке 45дБ.
- Глатко кретање горе и доле према ро анти ексцентричној структури.
- Проблем заглављене осовине према затегнутости цеви је решен!
| ①Смер усисног улаза | |
| T | Вертицал |
| ②Пречник јастучића (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тип подметача | |
| УМ | Равна са жлебом |
| B | Белловс |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑤ Спецификација бафера | |
| D | Ротирајући (мало трење) |
| ⑥ Ход пуфера (мм) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Вакумски улаз | |
| Б5 | М5 к 0,8 |
Димензије (мм)
Зелени симбол су прилагођени модели.
УМ
Равна са жлебом
| Модел | A | B | C | D | Буффер | |||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑧ Вакуум улаз |
||||||
| ЗП3 | T |
4 6 8 |
УМ |
N S U F ГН ГС |
D | 3 | Б5 | 41 | 5 | 25 | 6 | Д1003СМ-ЗП3Д-Т2 |
| 6 | 47 | 8 | 28 | Д1006СМ-ЗП3Д-Т2 | ||||||||
| 10 | 55 | 12 | 32 | Д1010СМ-ЗП3Д-Т2 | ||||||||
| 15 | 65 | 17 | 37 | Д1015СМ-ЗП3Д-Т2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | Д1003СМ-ЗП3Д-Т3 | ||||||
| 6 | 48 | 8 | 28 | Д1006СМ-ЗП3Д-Т3 | ||||||||
| 10 | 56 | 12 | 32 | Д1010СМ-ЗП3Д-Т3 | ||||||||
| 15 | 66 | 17 | 37 | Д1015СМ-ЗП3Д-Т3 | ||||||||
Модел за упућивање: ЗП3-Т16УМНД15-Б5
B
Белловс
| Модел | A | B | C | D | Буффер | |||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑧ Вакуум улаз |
||||||
| ЗП3 | T |
4 6 8 |
B |
N S U F ГН ГС |
D | 3 | Б5 | 43 | 5 | 25 | 8 | Д1003СМ-ЗП3Д-Т2 |
| 6 | 49 | 8 | 28 | Д1006СМ-ЗП3Д-Т2 | ||||||||
| 10 | 57 | 12 | 32 | Д1010СМ-ЗП3Д-Т2 | ||||||||
| 15 | 67 | 17 | 37 | Д1015СМ-ЗП3Д-Т2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | Д1003СМ-ЗП3Д-Т3 | ||||||
| 6 | 51 | 8 | 28 | Д1006СМ-ЗП3Д-Т3 | ||||||||
| 10 | 59 | 12 | 32 | Д1010СМ-ЗП3Д-Т3 | ||||||||
| 15 | 69 | 17 | 37 | Д1015СМ-ЗП3Д-Т3 | ||||||||
Модел за упућивање: ЗП3-Т08БНД6-Б5
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
| Тип подлоге | Пречник јастучића (мм) | Апликација | Типичне површине и облици обрадака | |||||||
| Стан | Вавед | Коси | Различите висине | Convex | Оили | |||||
|
|
|
|
|
|
|||||
| Цомпацт П ад | раван (У) |
|
ø1.5~ø3.5 | За адсорпцију радних комада са равном и недеформисаном површином | ⚪ | X | X | X | X | X |

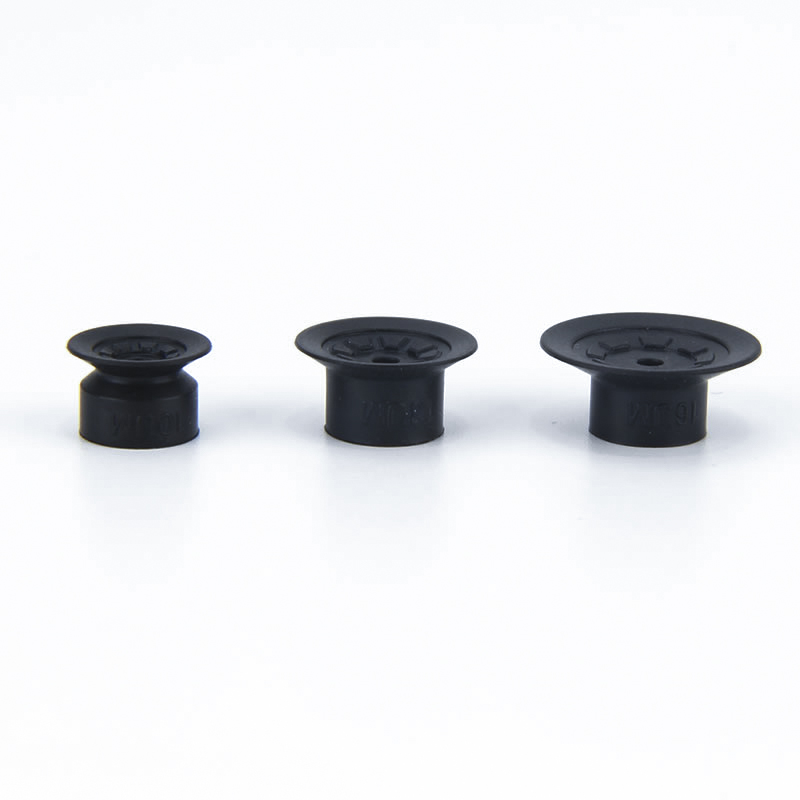

| Раван са жлебом (УМ) |
|
ø4~ø16 | За радни комад који се вероватно деформише | ⚪ | X | X | X | X | △ | |

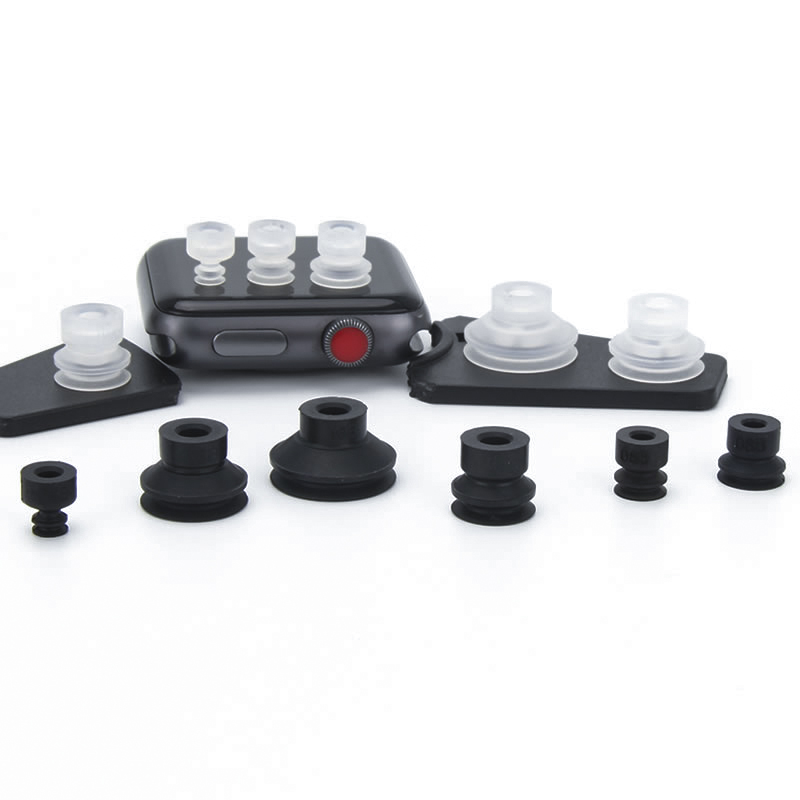

| мехови (Б) |
|
ø4~ø16 | За адсорпцију радних комада са нагнутом површином | ⚪ | △ | ⚪ | X | △ | X | |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
