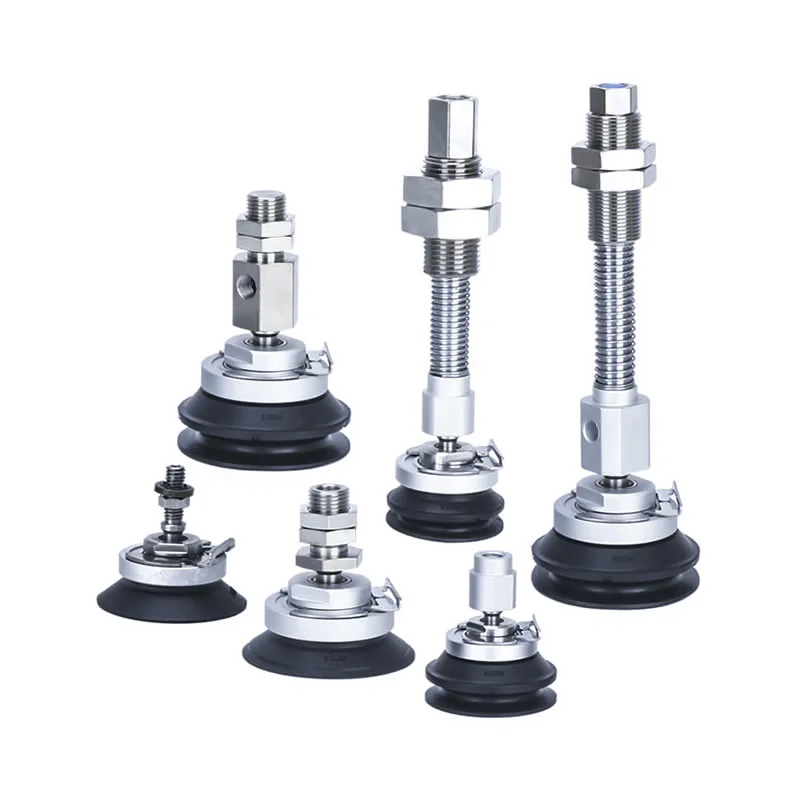

Вакумске вакуумске усисне чаше са кугличним зглобом високе чврстоће ЗП3Е
Вакумски усисни чепови са кугличним зглобом високе чврстоће ЗП3Е из Кине Цоммаелец нуди прилагођена решења за руковање великим оптерећењем и великим површинама. Са жљебљеном површином за заптивање и дизајном кугличног зглоба, обезбеђују стабилно приањање на неравним или порозним материјалима. Идеални за стакло, металне плоче и амбалажу, обезбеђују поуздане перформансе без трагова у аутоматизованим системима.
Кликните и започните избор
》Повратак на информације о производу
Вакумске вакуумске усисне чашице са кугличним зглобом високе чврстоће ЗП3Е

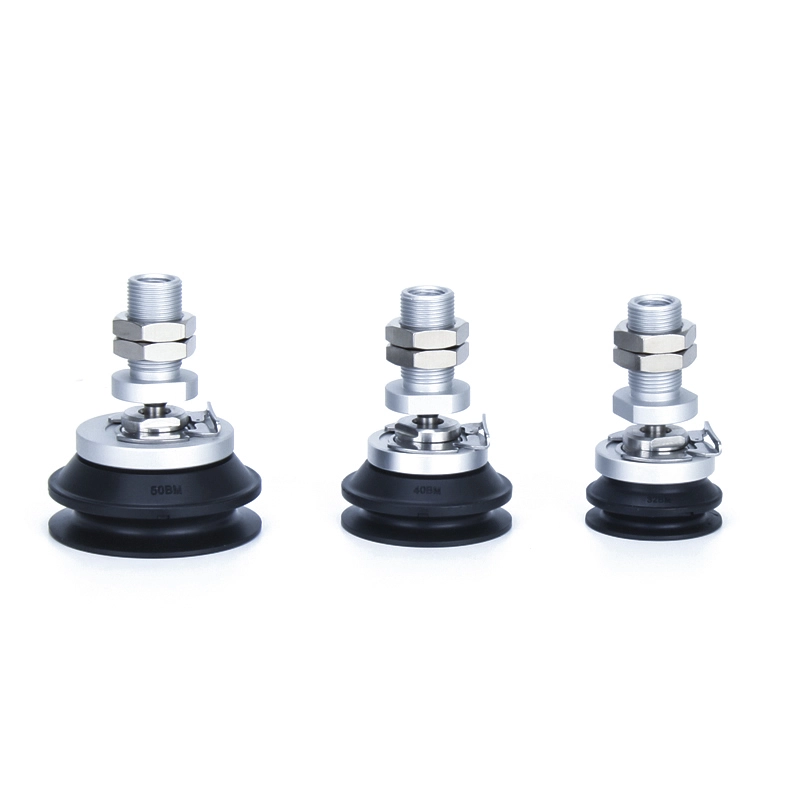

ЗП3Е-ТФ серија са вакумским јастучићима типа кугличног зглоба високе ригидности адаптера

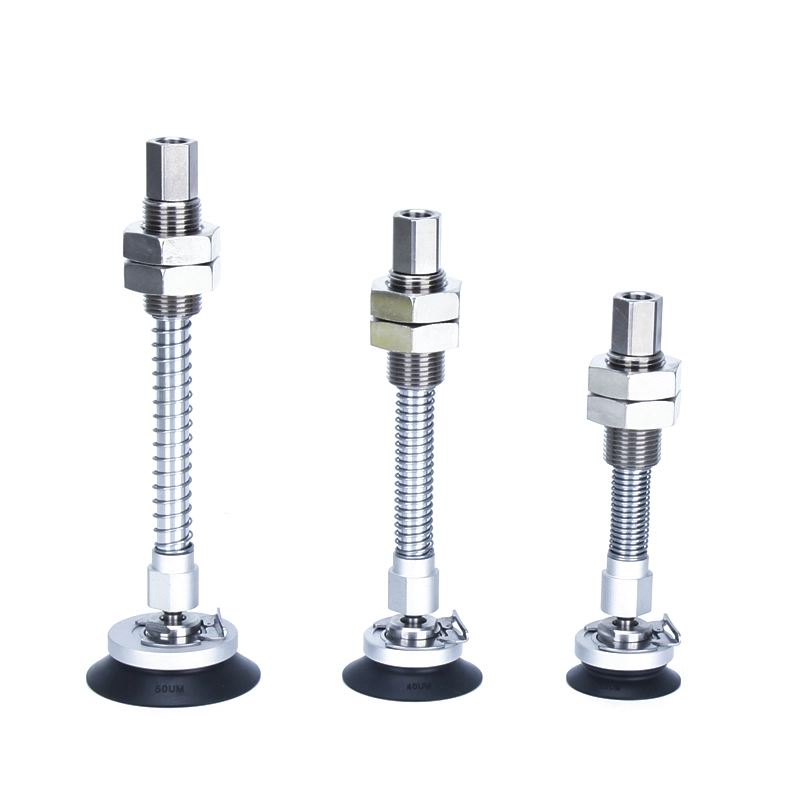

ЗП3Е-ТФ серија са вакуумским јастучићима високе чврстоће са кугличним зглобом

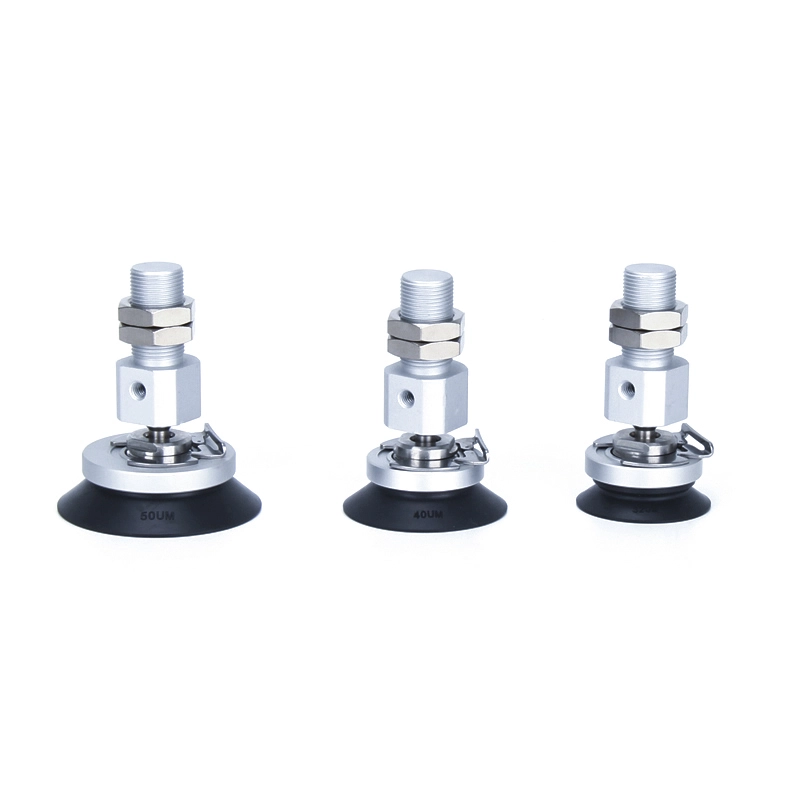

ЗП3Е-ИФ серија са адаптером за вакумске јастучиће високе крутости кугличног зглоба

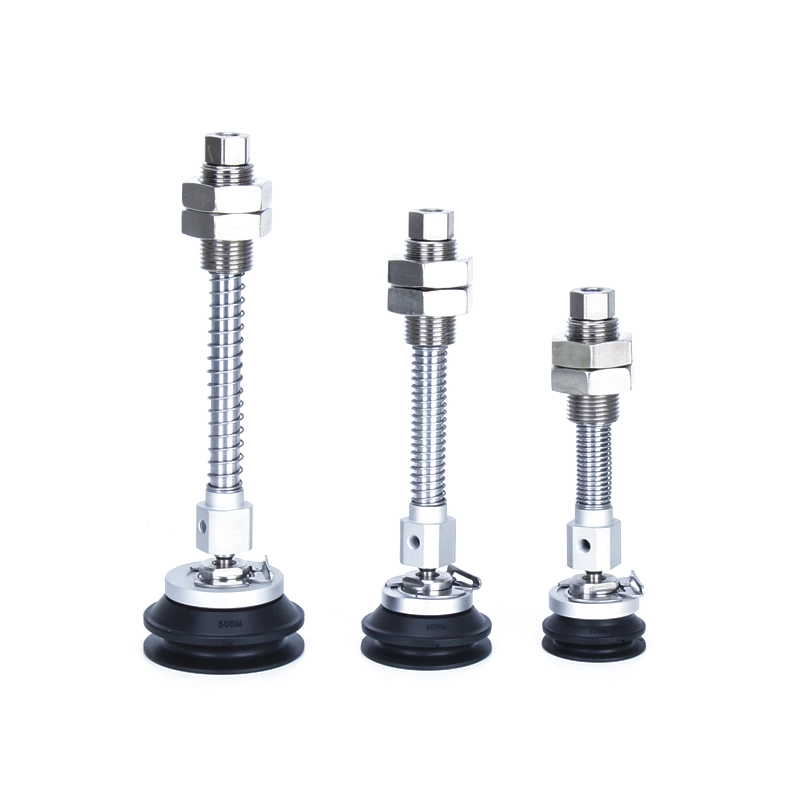

ЗП3Е-ИФ серија са вакумским јастучићима велике ригидности одбојника
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Вакумске вакуумске усисне чаше са кугличним зглобом високе чврстоће ЗП3Е су вакуумске усисне чаше индустријске класе дизајниране посебно за руковање тешким, великим или неправилним обрадама у оквиру аутоматизованих система.
Његова структура високе крутости осигурава стабилно приањање на тешким материјалима као што су стакло, метални лимови и картон.
Дизајн кугличног зглоба омогућава подешавање у више углова, омогућавајући да се шоља аутоматски прилагоди нагнутим или неправилним површинама.
Заптивна површина са жљебовима побољшава способност задржавања вакуума, обезбеђујући ефикасно усисавање чак и при руковању порозним материјалима.
Ова серија производа се широко користи у областима као што су роботска аутоматизација, паковање, производња аутомобила и обрада стакла; посебно је погодан за апликације са изузетно високим захтевима за силу хватања, стабилност и флексибилност.
Кључне карактеристике
**Висока крутост и стабилност**
Посебно дизајнирана за тешке радне предмете и велике површине—као што су стакло, метални лимови и картон—ова серија нуди опсег пречника од 32мм до 125мм, са опцијама за једнослојне и двослојне структуре. Површина има жљебљену текстуру која ефикасно побољшава задржавање вакуума и осигурава стабилност при хватању, чак и при руковању порозним материјалима.
** Функционалност лоптастог зглоба**
Укључујући интегрисану структуру кугличног зглоба, јединица омогућава флексибилно подешавање под више углова. Аутоматски компензује нагнуте или неравне површине радног комада, обезбеђујући доследне перформансе заптивања и поуздану усисну силу током динамичких операција руковања.
**Опционални механизам баферовања**
Опциони механизам за пуферовање може се додати да апсорбује ударне силе које се стварају када усисна чаша дође у контакт са радним предметом. Ово ефикасно штити и тело усисне чаше и површине прецизних радних комада од оштећења. У бициклистичким окружењима високе фреквенције, ова функција помаже да се продужи радни век опреме и побољша укупна издржљивост.
**Опције материјала**
Вакумске усисне чаше са кугличним зглобом високе чврстоће ЗП3Е произведене су од висококвалитетних гумених и силиконских материјала, нудећи одличне могућности заптивања и отпорност на хабање. Антистатички материјали су доступни као опција, што јединицу чини погодном за употребу у производњи електронике и окружењима чистих соба. Поред тога, може се упарити са оковом од нерђајућег челика како би се испунили специфични захтеви за примену производње литијум-јонских батерија и оштрих индустријских подешавања.
**Одвојиви дизајн**
Са модуларном структуром, вакуумске вакуумске усисне чаше високе чврстоће кугличног зглоба ЗП3Е олакшавају лако рутинско одржавање и замену компоненти. Ово ефикасно минимизира време застоја и смањује дугорочне оперативне трошкове. Штавише, његове флексибилне опције конфигурације омогућавају да се неприметно интегрише у широк спектар аутоматизованих система.

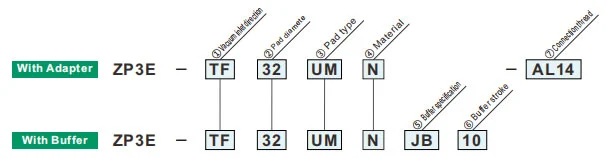

Како наручити
| ①Смер усисног улаза | |
| ТФ | Вертицал |
| ИФ | Латерални |
| ②Пречник јастучића (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤ Спецификација бафера | |
| ЈБ | Ротирајући (месинг, са чахуром) |
| ЈФ | Ротирајући (челик, са чахуром) |
| ③Тип подметача | |
| УМ | Равни тип са жлебом |
| БМ | Тип мехова са ребрима и жлебом |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑥Ход пуфера | |
| 10 | 10мм |
| 25 | 25мм |
| 30 | 30мм |
| 50 | 50мм |
| 75 | 75мм |
| 100 | 100мм |
| ⑦Улаз за вакуум | ЗП3Е-Т /Вертикални | ЗП3Е-И /Латерални | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Мале Тхреад | АЛ6 | М6 к1 | ● | — | — | — |
| АЛ12 | М12 к1,25 | — | ● | — | — | |
| АЛ14 | М14 к1 | ● | — | ● | — | |
| АЛ16 | М16 к1.5 | — | ● | — | ● | |
| Фемале | Б8 | М8 к1,25 | ● | — | ● | — |
| Б12 | М12 к1,75 | — | ● | — | ● | |
Реактивна сила опруге
| Пречник јастучића (мм) |
Момент затезања ±5% [Н·м] | Ход пуфера (мм) | Реактивна сила опруге [Н] | ||
| Месинг, са чахуром (ЈБ) | Челик, са чахуром (ЈФ) | На 0 удару | У пуном удару | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација/усисавање у више тачака, погодно за танко/тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
