Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).

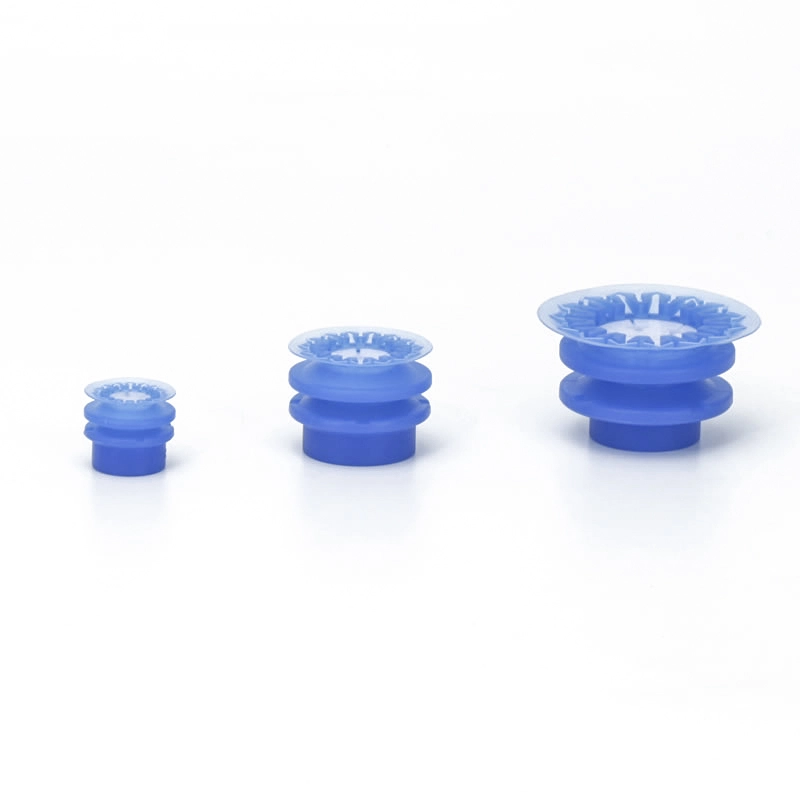

Мехови 2,5-степени вакуумски усисни чепови ЗП3П-ЈТ
За мехове 2,5-степене вакуумске усисне чаше ЗП3П-ЈТ су специјализоване за високо прецизно руковање танким, флексибилним и лако деформабилним материјалима. Широко се примењују у аутоматизованим линијама за паковање хране, медицинских и потрошачких производа, омогућавајући стабилно хватање филмских кеса, пластичних листова и меке амбалаже. Са флексибилним заптивним усном и хигијенским силиконским материјалима, они обезбеђују доследно приањање, смањују деформацију и подржавају чист, ефикасан рад у окружењима брзе аутоматизације.
Кликните и започните избор
》Повратак на информације о производу
Мехови 2,5-степени вакуумски усисни чепови ЗП3П-ЈТ

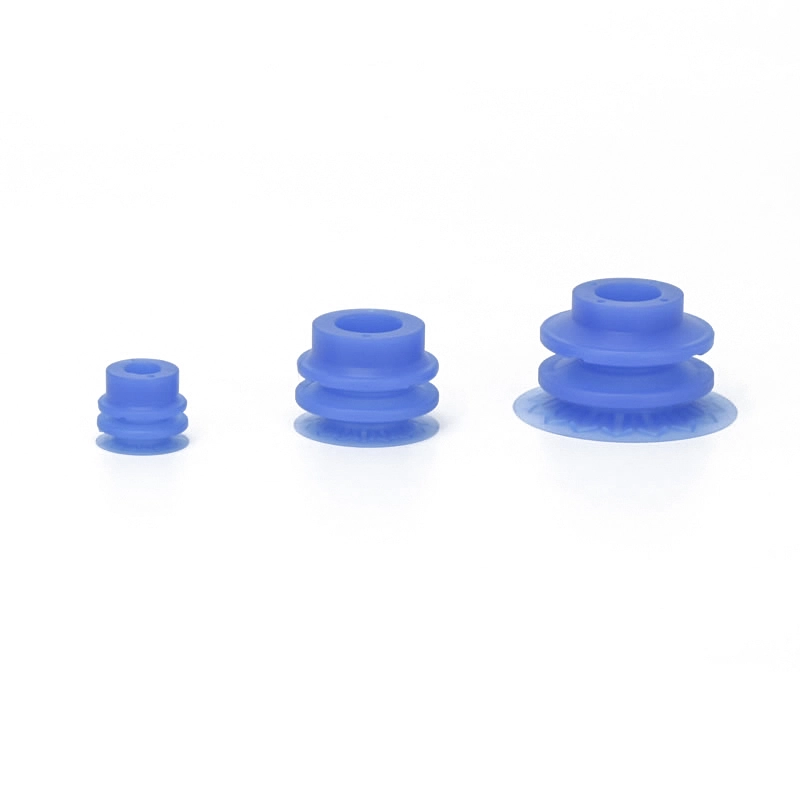

ЗП3П Серија мехова 2,5-степена вакуумска јединица

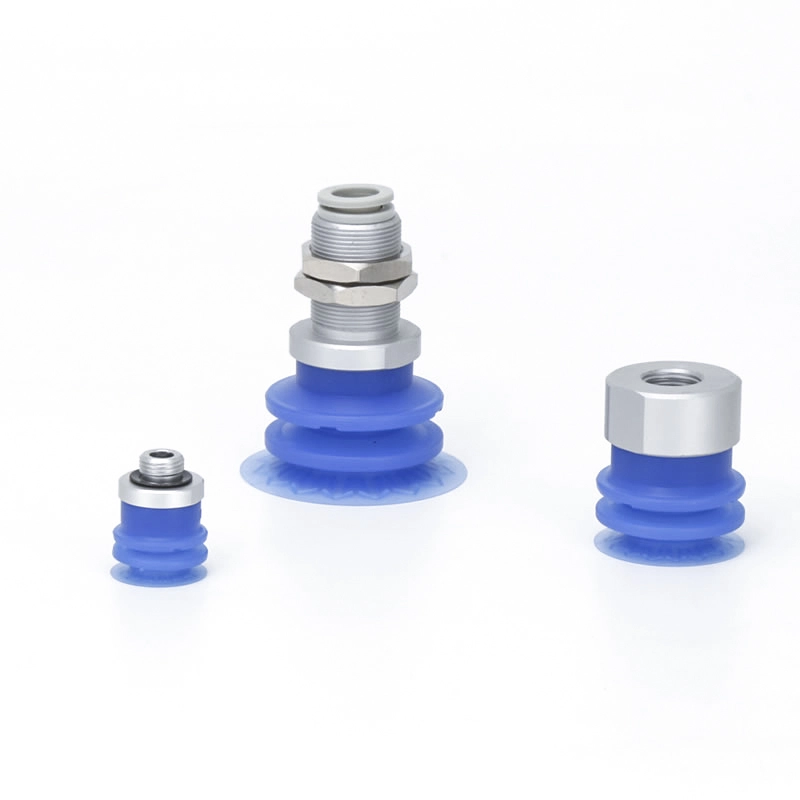

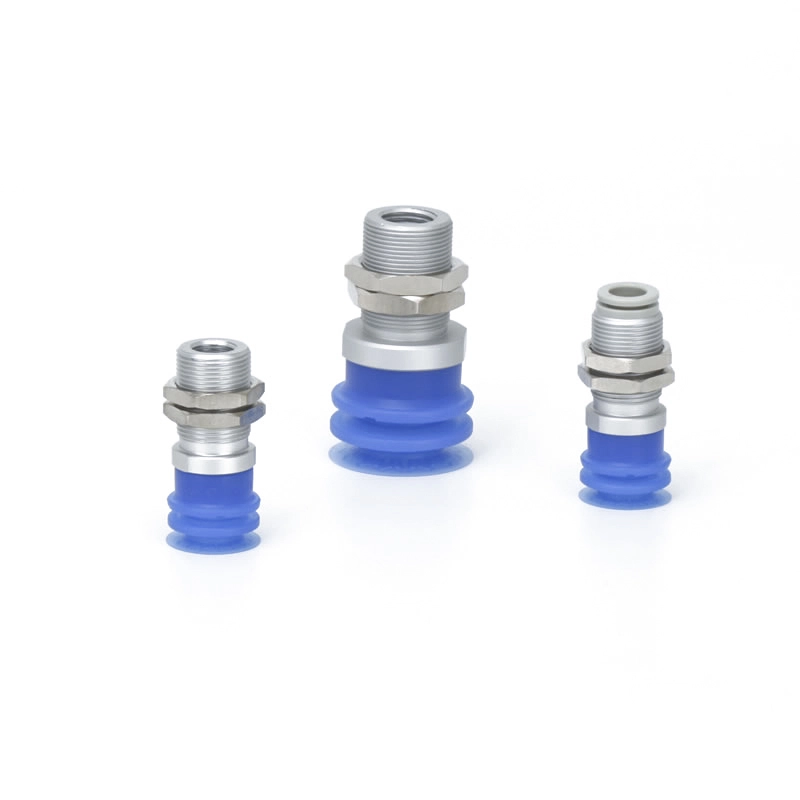

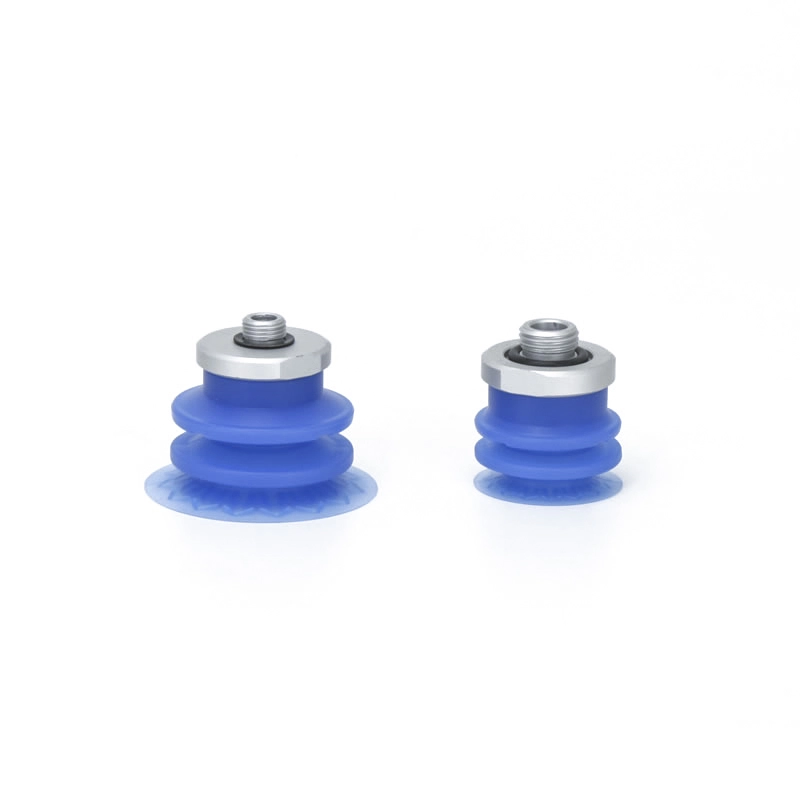

ЗП3П-Т серија са 2,5-степеним усисним јастучићима са адаптерским мехом
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Кључне предности мехових 2,5-степених вакуумских усисних чаша ЗП3П-ЈТ
Оптимална адаптација и флексибилност:Структура типа мехова и флексибилна сукња се прилагођавају неравним или закривљеним површинама филма, обезбеђујући сигурно хватање.
Одличан ефекат пригушења:Дизајн хармонике апсорбује вибрације током операција велике брзине, смањујући деформацију филма.
Компензација висине:Вишестепени слојеви омогућавају руковање филмовима различитих дебљина без губитка усисности.
Смањена штета/означавање:Меки силикон и специјализоване сукње штите деликатну амбалажу, спречавајући наборе, сузе или трагове.
Разноврсно руковање материјалима:Погодно за фолије за паковање хране, медицинске и козметичке амбалаже, као и танке пластичне и етиленске фолије.
Поједностављени дизајн:Једнослојне или вишеслојне конфигурације подржавају једноставну инсталацију и интеграцију у аутоматизоване системе преузимања и постављања.
ФАК
За шта се користи серија ЗП3П-ЈТ?
Вакумски усисни чепови са мехом 2,5 степена ЗП3П-ЈТ се користе за руковање флексибилним филмовима и танким, деформабилним материјалима. Широко се примењују у прехрамбеној и медицинској амбалажи, укључујући кесе за пиће, кесе за прах и фармацеутску амбалажу, као и за логистичко сортирање и аутоматизовану обраду филма.
Да ли постоји опција за смањење деформације торбе?
Да, флексибилна заптивна сукња и оптимизована структура ребара помажу у равномерној расподели притиска
Минимизира наборе, цурење и деформације током руковања
Које су кључне карактеристике ЗП3П-ЈТ усисне чаше?
Вакумски усисни чепови са 2,5 степена мехова ЗП3П-ЈТ имају структуру меха са 2,5 степена, нудећи комбинацију флексибилности и способности апсорпције удара. Његова сукња укључује ојачани дизајн ребара, ефикасно побољшавајући перформансе заптивања и стабилност. Равна усисна површина обезбеђује сигурно приањање на танкослојним материјалима, док јединица подржава убрзања до 4Г, ефикасно потискујући вибрације и деформације.
Да ли су погодни за апликације велике брзине?
Да, дизајниран за аутоматизоване производне линије велике брзине
Стабилне перформансе при брзом убрзању / успоравању (до 4Г)
Идеално за брзо преузимање и паковање

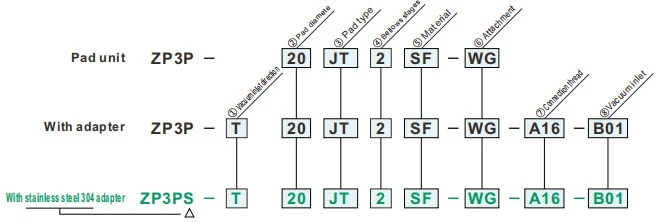

Како наручити
- За адсорпциони пренос радних комада са паковањем од флексибилног меког филма
- Танка филмска сукња и ребра специјалног облика
- Равни наставак за смањење бора
- Јастучић плаве боје, лако разликовати вакуум јастучић по боји током инспекције контаминације
Спецификације
| Опсег радне температуре | - 30 ~ 90 ℃ | |
| Пад | Материјал | Силиконска гума |
| Боја | Плава | |
| Тврдоћа (Схоре А: ±5°) | А40/С | |
| Прилог | Материјал | Синтетичка смола / Нерђајући челик |
| Боја | Бела | |
| ①Смер усисног улаза | |
| T | Вертицал |
| ②Пречник јастучића (мм) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Тип подметача | |
| ЈТ | Белловс Типе |
| ④Мехови степени | |
| 2 | 2.5-Стаге |
| ⑤Материјал | |
| СФ | Силиконска гума |
| ⑥Прилог | |
| Нил | Без прилога |
| W | Велики додатак за рупу |
| ВФ | Флат аттацхмент |
| ВМ | Мрежасти прилог |
| ВГ | Порозни прилог |
| ⑦Навој за повезивање | ⑧Вакумски улаз | Пречник јастучића | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Нил | - | Мушко конац |
АГ01 | Г1/8 | ● | ● |
| АГ02 | Г1/4 | ● | ● | ||||
| АГ03 | Г3/8 | ● | ● | ||||
| АГ04 | Г1/2 | - | ● | ||||
| Фемале конац |
БГ01 | Г1/8 | ● | - | |||
| БГ02 | Г1/4 | - | ● | ||||
| Мушко конац |
А16 | М16 к1.0 | Фемале конац |
Б01 | Рц1/8 | ● | - |
| Једним додиром fiттинг |
08 | Рц1/4 | ● | - | |||
| А20 | М20 к1.0 | Фемале конац |
Б02 | 8мм | - | ● | |
| Једним додиром fiттинг |
10 | 10мм | - | ● | |||
| Прилог | W | ВФ | ВМ | ВГ | |
| Део слике |
|
|
|
|
|
| Опис | Проширена величина отвора како би се осигурала брзина усисног протока Компатибилан са вакуум пумпама |
За смањење бора За танке радне предмете са мало деформације Усисни отвор је запечаћен равном површином како би се спречило усисавање радног предмета Ограничава кретање сукње и смањује оштећење радног предмета |
Спречава продирање страних материја у цевовод Лако се провери зачепљење и лако се чисти Смањена учесталост замене усисног филтерског елемента | - | |
| Број дела | ø20 | ЗП3ПВ-20ЈТ2 | ЗП3ПВФ-20ЈТ2 | ЗП3ПВМ-20ЈТ2 | ЗП3ПВГ-20ЈТ2 |
| ø25 | ЗП3ПВ-25ЈТ2 | ЗП3ПВФ-25ЈТ2 | ЗП3ПВМ-25ЈТ2 | ЗП3ПВГ-25ЈТ2 | |
| ø32 | ЗП3ПВ-32ЈТ2 | ЗП3ПВФ-32ЈТ2 | ЗП3ПВМ-32ЈТ2 | ЗП3ПВГ-32ЈТ2 | |
| ø40 | ЗП3ПВ-40ЈТ2 | ЗП3ПВФ-40ЈТ2 | ЗП3ПВМ-40ЈТ2 | ЗП3ПВГ-40ЈТ2 | |
| ø50 | ЗП3ПВ-50ЈТ2 | ЗП3ПВФ-50ЈТ2 | ЗП3ПВМ-50ЈТ2 | ЗП3ПВГ-50ЈТ2 | |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
