Вакуумске усисне чашице високе чврстоће ЗП3Е
Вакуумске усисне чаше високе чврстоће ЗП3Е су дизајниране за руковање великим оптерећењем са великим или порозним радним предметима. Одликује их жлебљена заптивна површина и хармоника структура, обезбеђују снажно приањање на неравним површинама. Идеални за стакло, металне лимове и амбалажу, пружају стабилно приањање, руковање без трагова и поуздане перформансе у системима аутоматизације високог протока. Такође се широко користи у производним линијама у различитим индустријама, укључујући производњу електронике, монтажу аутомобила и логистичко сортирање.
Кликните и започните избор
》Повратак на информације о производу

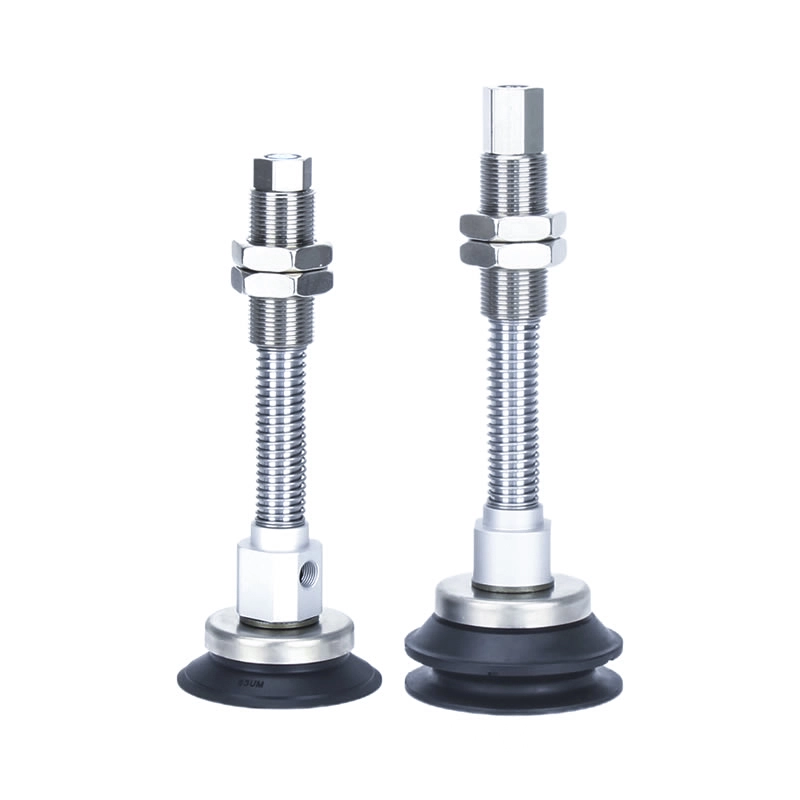

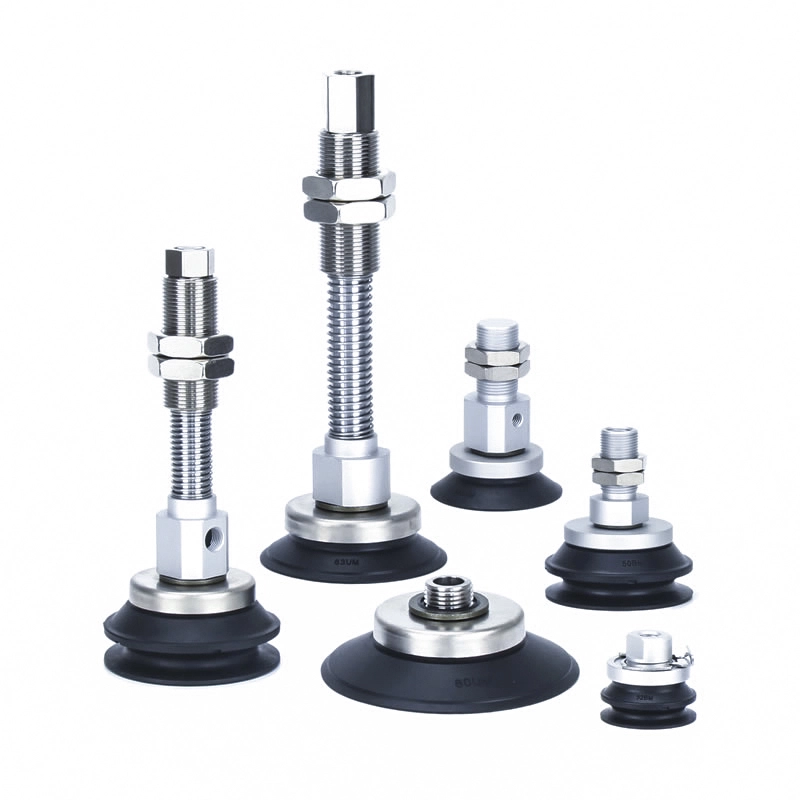

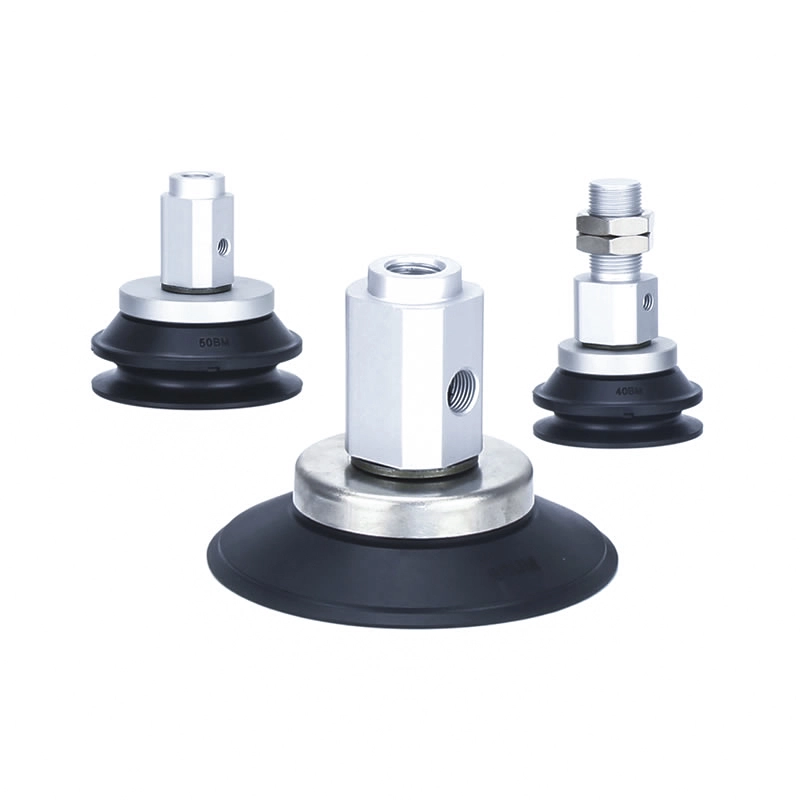

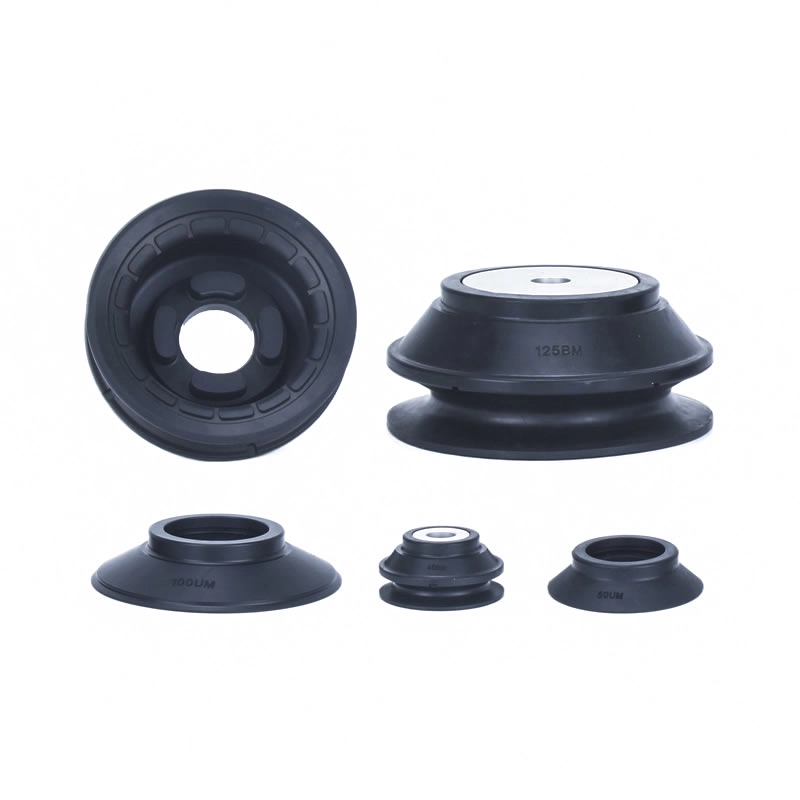

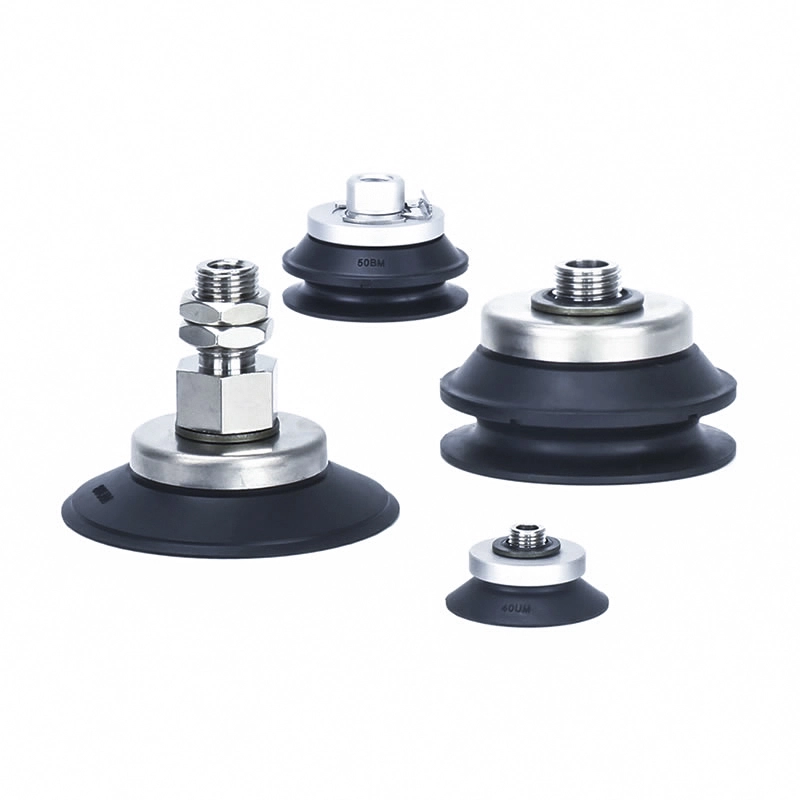

Вакуумске усисне чашице високе чврстоће ЗП3Е
ЗП3Е серија вакуумских јастука високе ригидности
ЗП3Е-Т серија са адаптерским вакуум јастучићима високе чврстоће
ЗП3Е-Т серија са вакуум јастучићима велике ригидности пуфера
ЗП3Е-И серија са адаптерским вакуум јастучићима високе ригидности
ЗП3Е-И серија са вакуум јастучићима велике ригидности пуфера
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Вакумске усисне чаше високе чврстоће ЗП3Е су вакуумске чаше индустријске класе дизајниране за руковање великим оптерећењем и великим површинама. Идеални су за апликације које захтевају јаку адхезију, високу херметичност и стабилно приањање, чак и на неравним или слабо пропусним површинама.
Кључне карактеристике
Могућност руковања у тешким условима
Вакумске усисне чаше високе чврстоће ЗП3Е су дизајниране посебно за велике и тешке радне предмете, као што су картон, стаклени панели и метални лимови
Опсег пречника:32 мм до 125 мм
Доступан у једнослојној и двослојној конфигурацији
Побољшане перформансе заптивања
Усисна површина са жљебовима побољшава стабилност приањања и одржава вакуум
Заптивна структура у облику хармонике прилагођава се нагнутим или неравним површинама
Осигурава поуздано приањање чак и за закривљене или неправилне радне предмете
Оптимизовано за порозне материјале
Погодно за картон, картон и друге пропусне материјале
Ефикасно ради са вакуум системима високог протока
Одржава константно усисавање упркос малом цурењу ваздуха
Флексибилна инсталација
Више опција за монтажу за различита подешавања аутоматизације
Компатибилан са роботским рукама и аутоматизованим производним линијама
Апликације
Опрема за индустријску аутоматизацију
Машине за формирање папирних кутија:Транспорт и позиционирање картонских листова
Системи за паковање:Сложите и померите тешке картоне и материјале
Роботска аутоматизација:Стабилно хватање и брзо отпуштање на монтажним линијама
Руковање радним комадом
Обрада стакла:Руковање глатким, тешким стакленим панелима без трагова
Металне и пластичне плоче:Челичне плоче, алуминијумски лимови и дебеле пластичне плоче
Логистика и складиштење:Аутоматско слагање тешких производа
Предности перформанси
Структура високе крутости обезбеђује стабилност током руковања великим оптерећењем.
Дизајн који не оставља трагове штити осетљиве површине — као што је стакло — од оштећења.
Робусна способност задржавања вакуума обезбеђује поуздан рад у захтевним окружењима.
Вакуумске усисне чаше високе чврстоће ЗП3Е су погодне за употребу у електроници, аутомобилској индустрији, логистици и производној индустрији.
Зашто одабрати ЗП3Е вакуум чаше кинеске производње
Cost-effective production with reliable performance
Зрела технологија која користи висококвалитетни силикон и напредно вакуумско заптивање
Широк асортиман производа за различите индустријске потребе
Стабилан ланац снабдевања који обезбеђује брзу и доследну испоруку

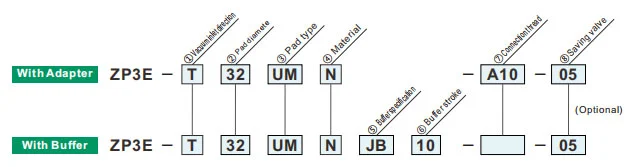

Како наручити
| ②Пречник јастучића (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип подметача | |
| УМ | Равни тип са жлебом |
| БМ | Тип мехова са ребрима и жлебом |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑧Плате | |
| Нил | Без плоче |
| P | Са плочом |
|
Модел
②Пречник јастучића (мм)
|
Равни тип са жлебом (УМ) | Тип мехова са ребрима и жлебом (БМ) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ЗП3ЕА-П1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ЗП3ЕА-П2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ЗП3ЕА-П3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ЗП3ЕА-П4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ЗП3ЕА-П5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ЗП3ЕА-П6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Смер усисног улаза | |
| T | Вертицал |
| Y | Латерални |
| ②Пречник јастучића (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип подметача | |
| УМ | Равни тип са жлебом |
| БМ | Тип мехова са ребрима и жлебом |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑦Улаз за вакуум | ЗП3Е-Т /Вертикални | ЗП3Е-И /Латерални | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Мале Тхреад | А10 | М10 к1 | ● | — | — | — |
| АГ1 | Г1/8 | ● | — | — | — | |
| А16 | М16 к1.5 | — | ● | — | — | |
| АЛ14 | М14 к1 | ● | — | ● | — | |
| АЛ16 | М16 к1.5 | — | ● | — | ● | |
| Фемале Тхреад | Б8 | М8 к1,25 | ● | — | ● | — |
| Б10 | М10 к1.5 | ● | — | — | — | |
| Б12 | М12 к1,75 | — | ● | — | ● | |
| Б18 | М18 к1.5 | — | ● | — | — | |
| ⑤ Спецификација бафера | |
| ЈБ | Ротирајући (месинг, са чахуром) |
| ЈФ | Ротирајући (челик, са чахуром) |
| КБ | Неротирајући (месинг, са чахуром) |
| ⑦Улаз за вакуум | А14 | Нил | А18 | Нил | |
| М14к1 | М18к1.5 | М18к1.5 | М22к1.5 | ||
| ⑥Ход пуфера | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10мм | ● | ● | ● | ● |
| 20 | 20мм | ● | — | — | — |
| 25 | 25мм | — | ● | ● | ● |
| 30 | 30мм | ● | ● | ● | ● |
| 50 | 50мм | — | ● | ● | ● |
| 75 | 75мм | — | ● | ● | ● |
| 100 | 100мм | — | — | — | ● |
| ⑧Фиксни отвор вентила за штедњу | |||
| величина (мм) |
Пречник јастучића | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Референца СВКС |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Реактивна сила опруге
| Навој за повезивање | Момент затезања±5% [Н·м] | Ход пуфера (мм) | Реактивна сила опруге [Н] | ||
| Месинг, са чахуром (ЈБ/КБ) | Челик, са чахуром (ЈФ) | На 0 удару | У пуном удару | ||
| М14к1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| М18к1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| М22к1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
