Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).

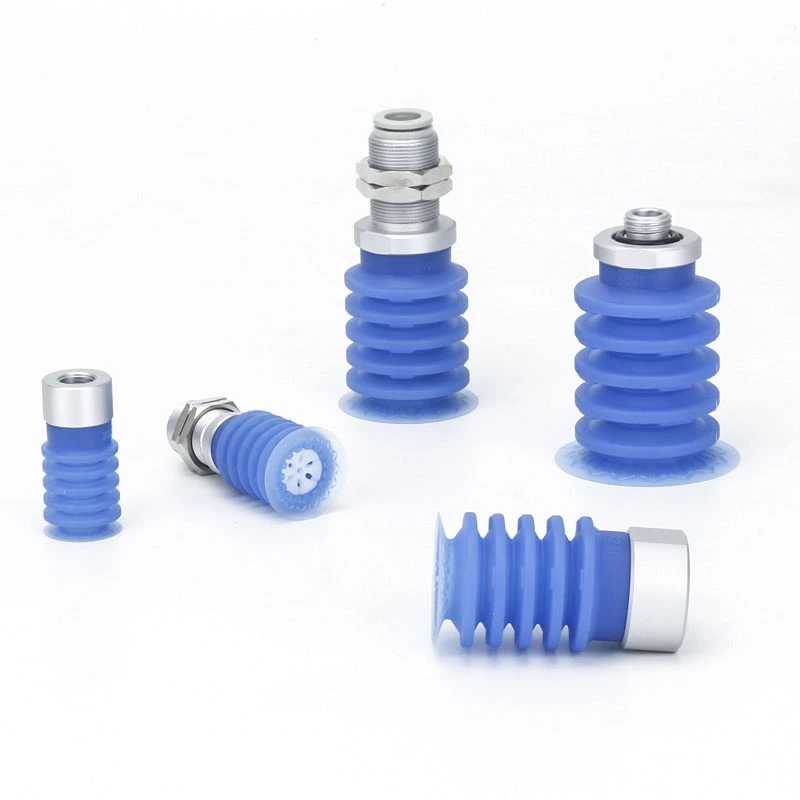

Мехови 5,5-степени вакуумски усисни чепови ЗП3П-ЈТ
Позивамо вас да изаберете из наше фабрике мехове 5,5-степене вакуумске усисне чаше ЗП3П-ЈТ, доступне у низу пречника укључујући 20 мм, 25 мм, 32 мм, 40 мм и 50 мм. Ова серија је посебно дизајнирана за аутоматизовано паковање фолија у прехрамбеној и медицинској индустрији, а такође је идеално погодна за руковање различитим флексибилним материјалима склоним деформацијама. Структура од 5,5 мехова (хармоника) има уграђена унутрашња потпорна ребра која ефикасно спречавају да се зидови усисне чаше залепе један за други; штавише, инхерентна способност амортизовања овог дизајна аутоматски компензује неусклађеност висине која се јавља приликом хватања материјала у врећама.
Кликните и започните избор
》Повратак на информације о производу
Мехови 5,5-степени вакуумски усисни чепови ЗП3П-ЈТ
ЗП3П Серија мехова 5,5-степена вакуумска јединица
ЗП3П-Т серија са 5,5-степеним усисним јастучићима са адаптерским мехом
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
За шта се користе 5,5-степени вакуумски усисни чепови ЗП3П-ЈТ?

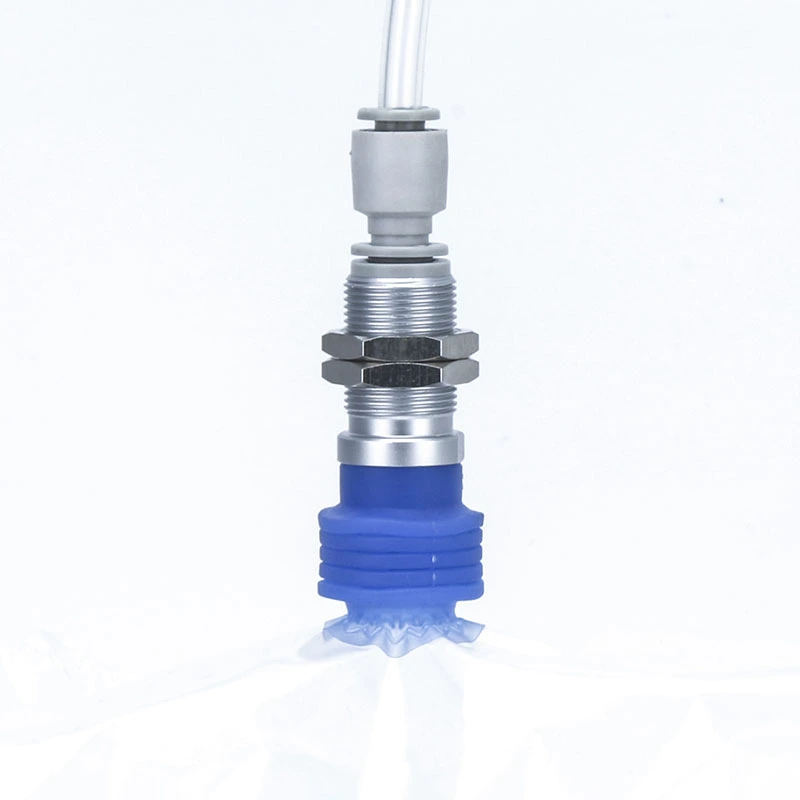

Дизајниран за аутоматизовано руковање високо деформабилним филмским паковањем у прехрамбеној и медицинској индустрији.
Рукује паковањем течности/прашка, укључујући кесе за пиће, пакете соса, кесе за млеко у праху и кесе за брашно.
Погодно за танке филмове, етиленске листове, пластичне листове и друге флексибилне материјале у високо прецизним аутоматизованим системима за подизање и постављање.
Такође подржава сценарије аутоматизације лаке индустрије са строгим хигијенским захтевима.
Кључне карактеристике 5,5-степеног меха
Структура типа хармонике:Вакумске усисне чаше са 5,5 степена мехова ЗП3П-ЈТ имају вишеслојни дизајн мехова ојачан потпорним ребрима, који ефикасно спречавају приањање и обезбеђују несметан рад.

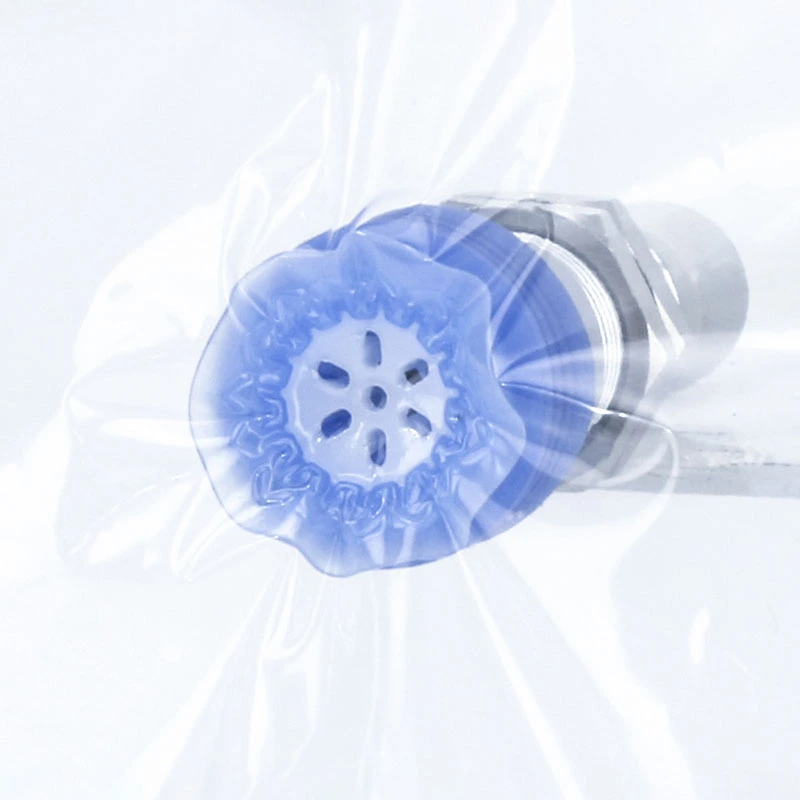

Флексибилна филмска сукња:Обезбеђује чврсто заптивање, смањује цурење и спречава боре.
Лавиринтски вакуумски канали:Проширите подручје усисавања и одржавајте проток вакуума за поуздано хватање.

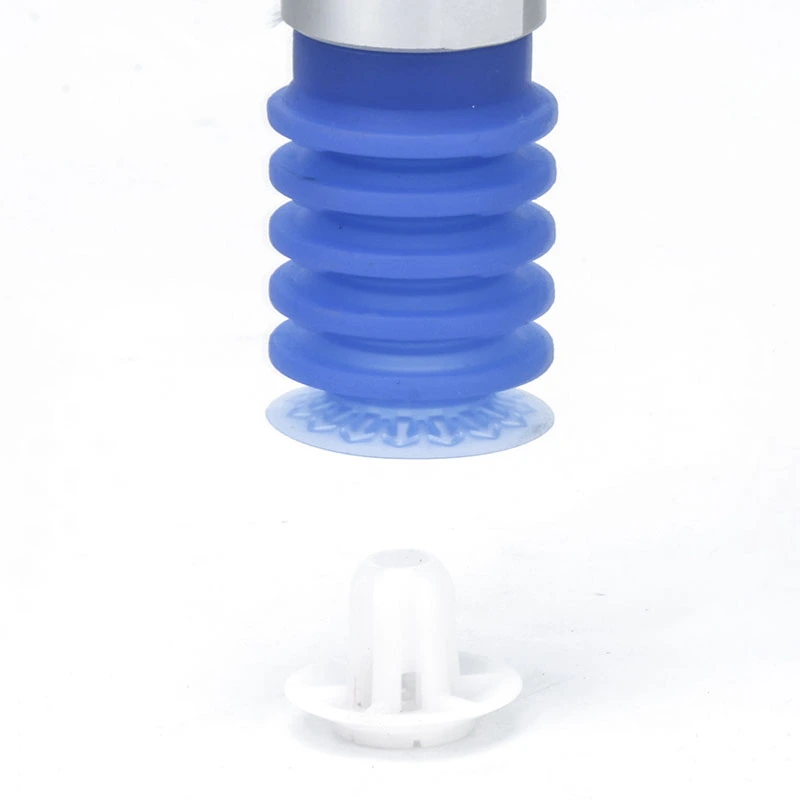

Прилог водича:Минимизира деформацију чаше и вибрације компоненти током рада.
Ублажен удар:Компензује варијације висине у компонентама у врећама.
Филтер екран од нерђајућег челика:Спречава продор страних предмета и омогућава лако чишћење.
Материјал и конструкција
Направљен од силикона са сертификатом ФДА за филмове медицинске класе.
Опција плавог силикона погодна за линије за прераду хране и козметичко паковање, са могућношћу детекције контаминације.
Доступни прилози
Водећи додаци за побољшану стабилност.
Опциони пуфери за смањење деформације.
Једнослојне или вишеслојне конфигурације засноване на потребама апликације.

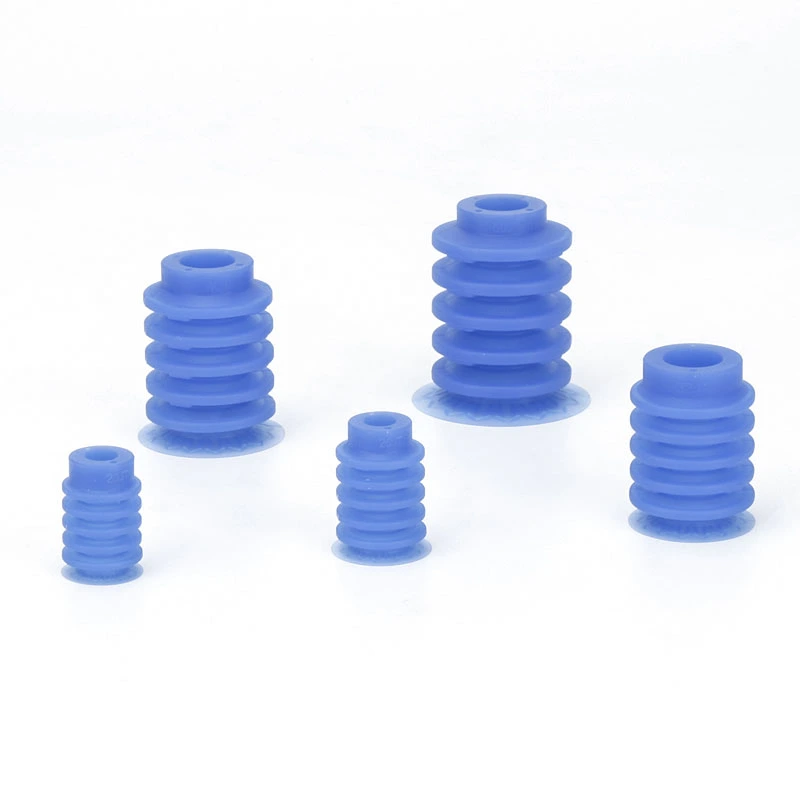

Доступне величине
Пречници:20 мм, 25 мм, 32 мм, 40 мм, 50 мм.
Компатибилан са аутоматизованим системима за различите индустријске сценарије и сценарије руковања обрадацима.

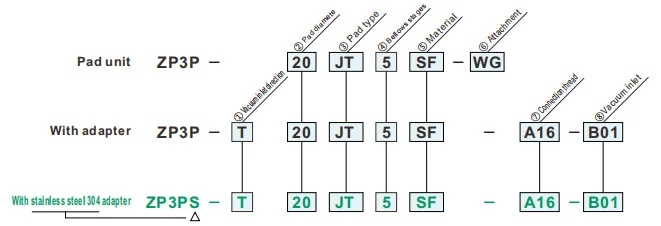

Како наручити
- За адсорпциони пренос радних комада са паковањем од флексибилног меког филма
- Танка филмска сукња и ребра специјалног облика
- Додатак водича, убрзање/успоравање: могућ пренос адсорпције на 4Г
- Јастучић плаве боје, лако разликовати вакуум јастучић по боји током инспекције контаминације
| ①Смер усисног улаза | |
| T | Вертицал |
| ②Пречник јастучића (мм) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Тип подметача | |
| ЈТ | Белловс Типе |
| ④Мехови степени | |
| 5 | 5.5-Стаге |
| ⑤Материјал | |
| СФ | Силиконска гума |
| ⑥Прилог | |
| ВГ | Са прилогом |
| ⑦Навој за повезивање | ⑧Вакумски улаз | Пречник јастучића | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Нил | - | Мушко конац |
АГ01 | Г1/8 | ● | ● |
| АГ02 | Г1/4 | ● | ● | ||||
| АГ03 | Г3/8 | ● | ● | ||||
| АГ04 | Г1/2 | - | ● | ||||
| Фемале конац |
БГ01 | Г1/8 | ● | - | |||
| БГ02 | Г1/4 | - | ● | ||||
| Мушко конац |
А16 | М16 к1.0 | Фемале конац |
Б01 | Рц1/8 | ● | - |
| Једним додиром fiттинг |
08 | Рц1/4 | ● | - | |||
| А20 | М20 к1.0 | Фемале конац |
Б02 | 8мм | - | ● | |
| Једним додиром fiттинг |
10 | 10мм | - | ● | |||
Замените прилог
Спецификације
| Опсег радне температуре | - 30 ~ 90 ℃ | |
| Пад | Материјал | Силиконска гума |
| Боја | Плава | |
| Тврдоћа (Схоре А: ±5°) | А40/С | |
| Прилог | Материјал | Синтетичка смола |
| Боја | Бела | |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
