Компактне вакуумске усисне чашице ЗП3

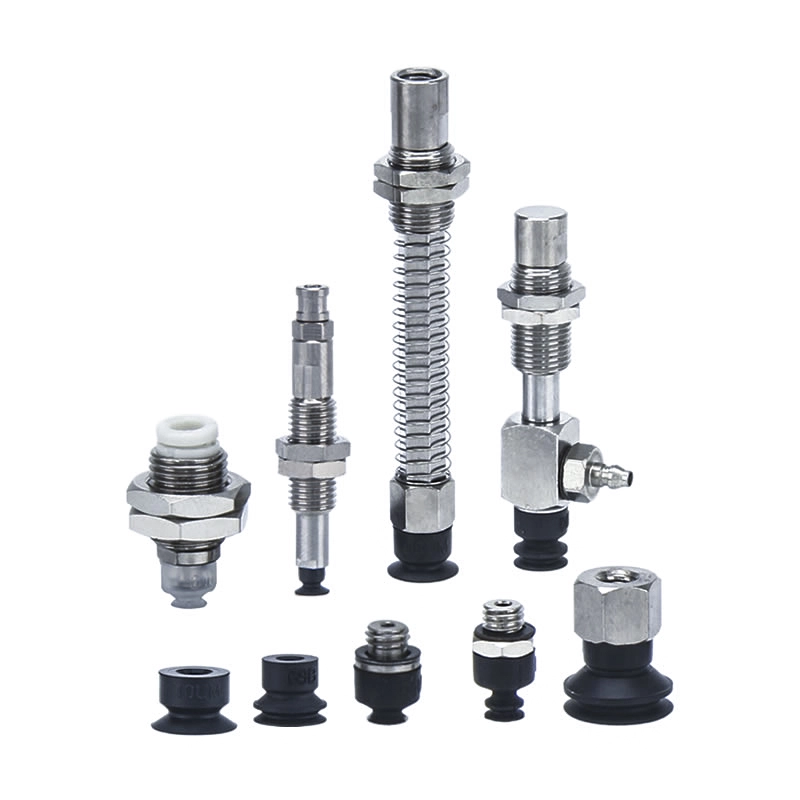

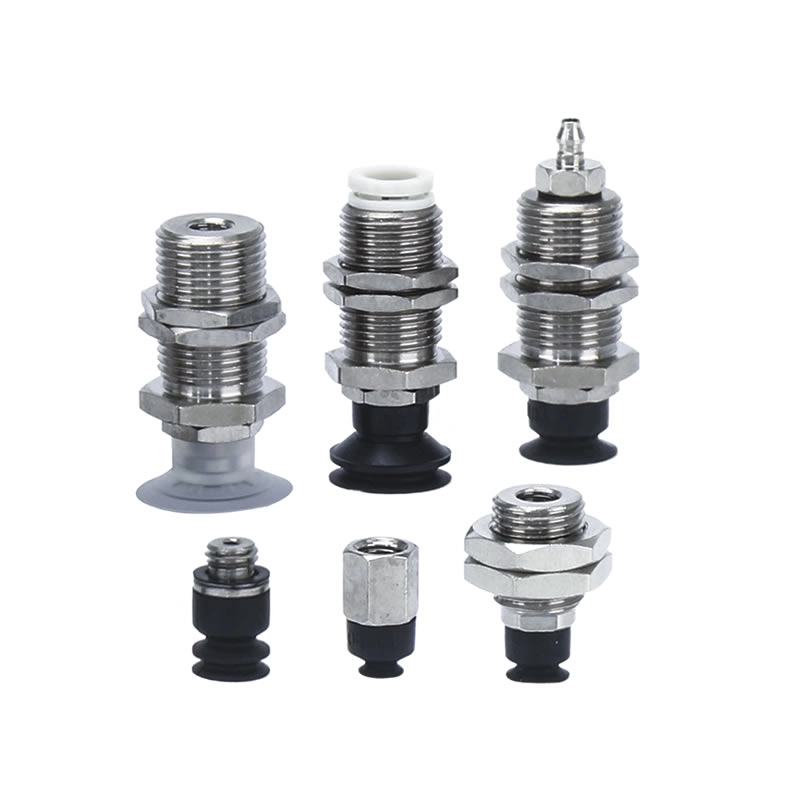

Компактна вакуумска јединица ЗП3 серије

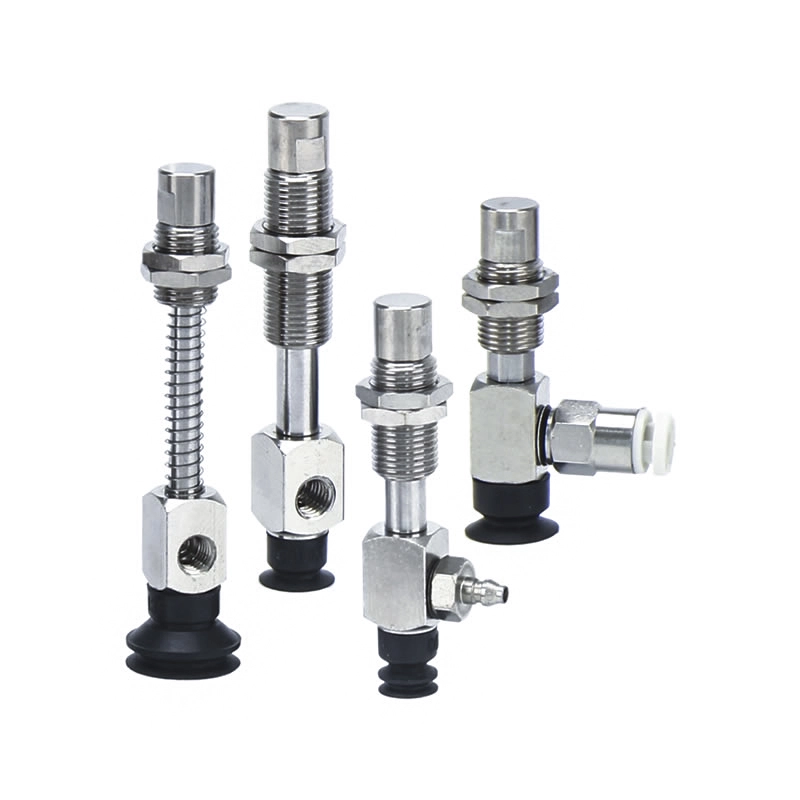

ЗП3-Т серија са адаптерским компактним усисним јастучићима
ЗП3-Т серија са пуферским компактним вакуум јастучићима

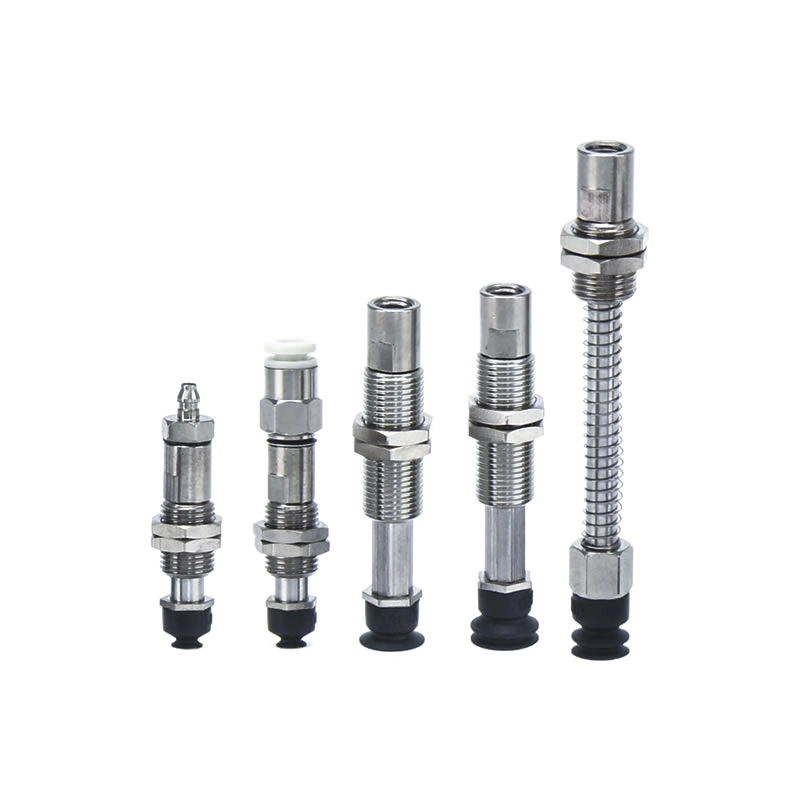

ЗП3-И серија са адаптерским компактним усисним јастучићима
ЗП3-И серија са пуфер компактним вакуум јастучићима
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс

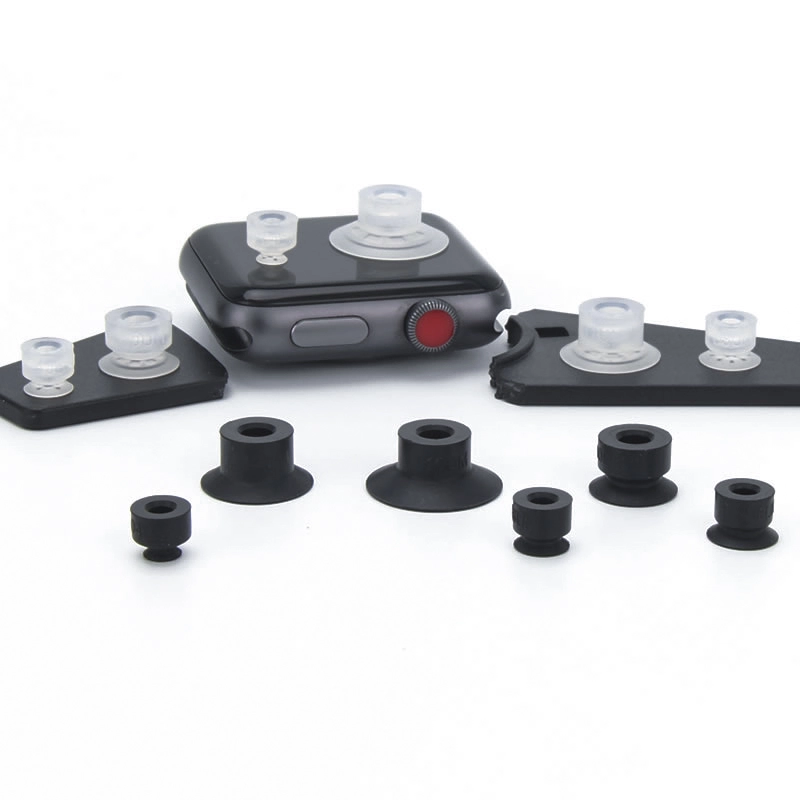

Компактне вакуумске усисне чаше ЗП3 су специјално дизајниране за електронску индустрију, обезбеђујући прецизно, поуздано хватање за мале или деликатне компоненте. Са пречникима од 1,5 мм до 16 мм, они се неприметно интегришу у аутоматизовану производњу и роботске системе.
ФАК
Шта су типичне апликације?
Руковање малим електронским компонентама и штампаним плочама.
Превоз прецизних металних делова и ћелија литијумских батерија.
Интеграција у роботске монтажне линије за брзе, поновљиве операције преузимања и постављања.
Шта је ЗП3П серија?
Варијанта ЗП3 високих перформанси дизајнирана за аутоматизацију високог циклуса.
Нуди више величина, облика и опција материјала, задовољавајући различите индустријске потребе за хватањем.
Која је разлика између ЗП3 и ЗП3-Т?
ЗП3:Стандардна компактна вакумска чаша за прецизно руковање.
ЗП3-Т:Побољшано за окружења са високим температурама или хемијски осетљива, коришћењем специјализованих материјала.
Кључне карактеристике дизајна
Компактна величина за уске просторе за инсталацију.
Флексибилни правци улаза вакуума (вертикални и бочни).
Опциони адаптери, носачи одбојника и прибор од потпуно нерђајућег челика.
Дизајниран за стабилно приањање и минималан губитак вакуума.
Који материјали су доступни?
Висококвалитетна гума и силикон.
Антистатичке варијанте за електронику.
Прибор од нерђајућег челика за апликације литијумских батерија.
Који облик јастучића да користим?
Стан:За глатке, равне површине.
мехови или дубоки:За неравне, благо деформисане или текстуриране компоненте.
Прилагођени облици:Компактне вакуумске усисне чаше ЗП3 могу се прилагодити специфичним захтевима радног комада и захтевима аутоматизованог система интеграције.

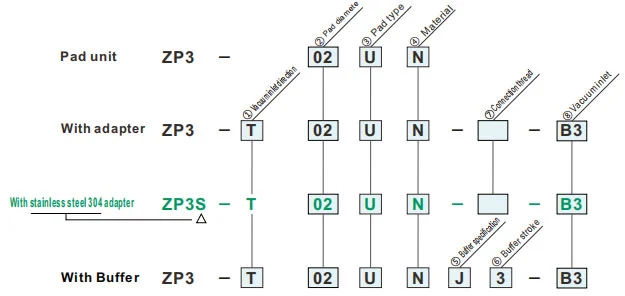

Како наручити
| ①Смер усисног улаза | ⑦Навој за повезивање | ⑧Вакумски улаз | |||||
| T | Вертицал |
|
— |
А3А4 |
|||
|
— |
Б3 |
|||||
|
А6 |
Б3У404У2 |
|||||
|
— |
Б304У2У4 |
|||||
| Y | Латерални |
|
Б3 |
Б304У2У4 |
|||
|
— |
Б304У2У4 |
|||||
| ②Пречник јастучића (мм) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Тип подметача | |
| U | Стан |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑤ Спецификација бафера | |
| J | Ротирајуће |
| K | Неротирајући |
| ⑥Ход пуфера | |
| 3 | 3мм |
| 6 | 6мм |
| ⑦Навој за повезивање | |
| А6 | М6к0,75 (мушки навој) |
| Б3 | М3к0,5 (женски навој) |
| ⑧Вакумски улаз | |
| А3 | М3к0.5 (мушки навој) |
| А4 | М4к0,7 (мушки навој) |
| Б3 | М3к0,5 (женски навој) |
| 04 | ø4 (уградња једним додиром) |
| У2 | ø2 (Фиттинг) |
| У4 | ø4 (оков за шипку) |
Реактивна сила опруге
| Тип подлоге | Спецификација бафера | Ход пуфера (мм) | Навој за повезивање | Момент затезања ±5% [Н·м] |
Реактивна сила опруге [Н] | |
| На 0 удару | У пуном удару | |||||
| ø1.5~ø3.5 | J | 3,6 | М6 к0,75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | М8 к0,75 | 2.0-2.5 | ||||
| Димензије за монтажу адаптера |
|
Пречник јастучића: ø4 ~ø8
|
|
Пречник јастучића: ø10 ~ø16
|
| ①Смер усисног улаза | ⑦Навој за повезивање | ⑧Вакумски улаз | ||
| T | Вертицал |
|
— |
А4А5Х5 |
|
— |
Б4Б5 |
||
|
А10А12 |
Б50406У2У4У6 |
||
|
— |
Б50406У2У4У6 |
||
| Y | Латерални |
|
Б5 |
Б50406У2У4У6 |
|
— |
Б50406У2У4У6 |
||
| ②Пречник јастучића (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тип подметача | |
| УМ | Равна са жлебом |
| B | Белловс |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
|
⑤ Спецификација бафера
⑥ Ход пуфера (мм)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Ротирајуће | ● | ● | ● | — | — |
| ЈБ | Ротирајући (са чахуром) | — | — | — | ● | ● |
| K | Неротирајући | ● | ● | ● | ● | ● |
| ⑦Навој за повезивање | |
| А10 | М10к1 (мушки навој) |
| А12 | М12к1 (мушки навој) |
| Б5 | М5к0,8 (женски навој) |
| ⑧Вакумски улаз | |
| А4 | М4к0.7 (мушки навој) |
| А5 | М5к0.8 (мушки навој) |
| Х5 | М5к0.8 (мушки навој) |
| Б4 | М4к0,7 (женски навој) |
| Б5 | М5к0,8 (женски навој) |
| 04 | ø4 (уградња једним додиром) |
| 06 | ø6 (уградња једним додиром) |
| У2 | ø2 (Фиттинг) |
| У4 | ø4 (Фиттинг) |
| У6 | ø6 (шидак) |
Димензије (мм)
Зелени симбол су прилагођени модели.
U
Стан
| Модел | øА | øБ | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
|||
| ЗП2 | 015 | U |
N S U F ГН ГС |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Модел за упућивање: ЗП3-015УГН
Димензије за монтажу адаптера
УМ
Равна са жлебом
| Модел | øА | øБ | øЦ | øД | E | Y | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
|||||||
| ЗП3 | 04 | УМ |
N S U F ГН ГС |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Модел за упућивање: ЗП3-04УМГН
B
Белловс
| Модел | øА | øБ | øЦ | øД | E | F | Y | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
||||||||
| ЗП3 | 04 | B |
N S U F ГН ГС |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Модел за упућивање: ЗП3-04УМГН
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
| Тип подлоге | Пречник јастучића (мм) | Апликација | Типичне површине и облици обрадака | |||||||
| Стан | Вавед | Коси | Различите висине | Конвексна | Оили | |||||
|
|
|
|
|
|
|||||
| Цомпацт П ад | раван (У) |
|
ø1.5~ø3.5 | За адсорпцију радних комада са равном и недеформисаном површином | ⚪ | X | X | X | X | X |
| Раван са жлебом (УМ) |
|
ø4~ø16 | За радни комад који се вероватно деформише | ⚪ | X | X | X | X | △ | |
| мехови (Б) |
|
ø4~ø16 | За адсорпцију радних комада са нагнутом површином | ⚪ | △ | ⚪ | X | △ | X | |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
Хот Тагс: Компактне вакуумске усисне чаше ЗП3, Кина, произвођач, добављач, фабрика
