Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Танке равне вакуумске усисне чашице ЗП2
Као водећи произвођач у Кини, наша фабрика нуди прилагођене танке равне вакуумске усисне чаше ЗП2 (ø10-30мм). Са ужлебљеном "МТ" структуром, Цоммаелец решење директно од добављача спречава деформацију филмова и танких листова. Имамо НБР и проводни силикон, са деловима од потпуно нерђајућег челика који су доступни за индустрију литијумских батерија.
Кликните и започните избор
》Повратак на информације о производу

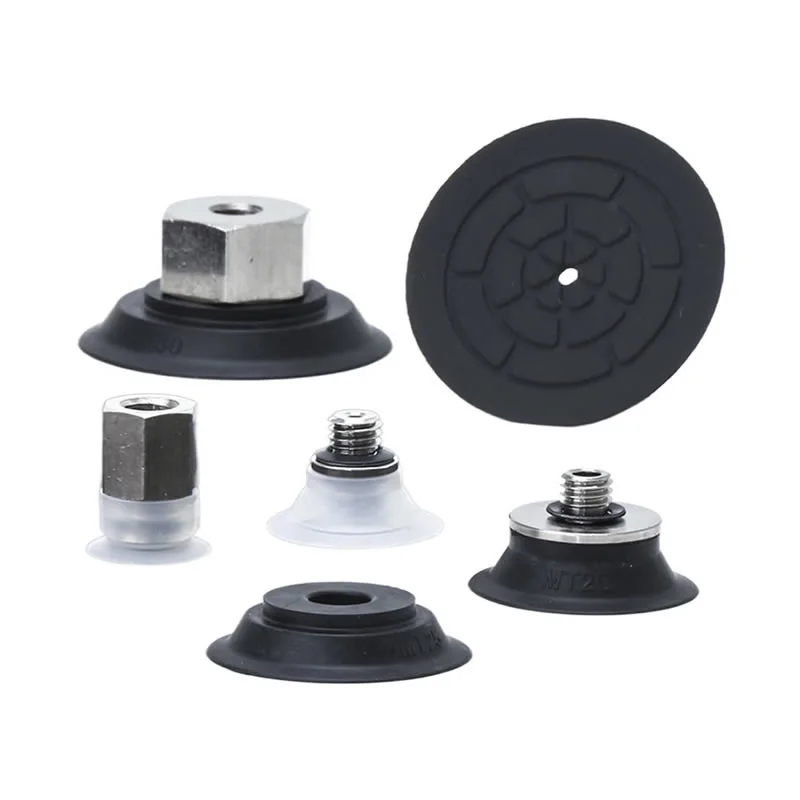

Танке равне вакуумске усисне чашице ЗП2

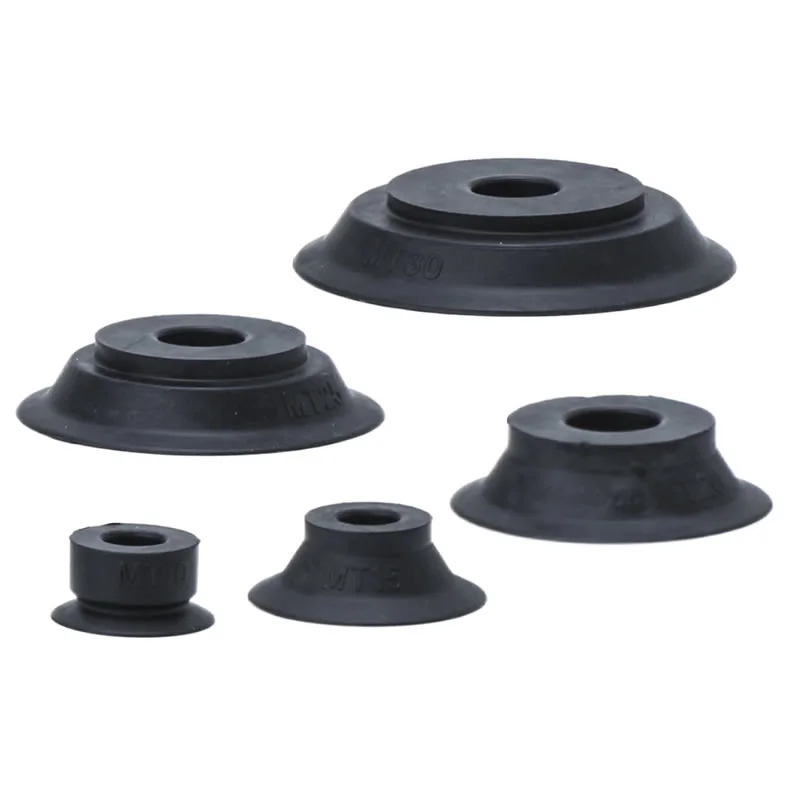

ЗП2 серија танких равних вакуумских јастука

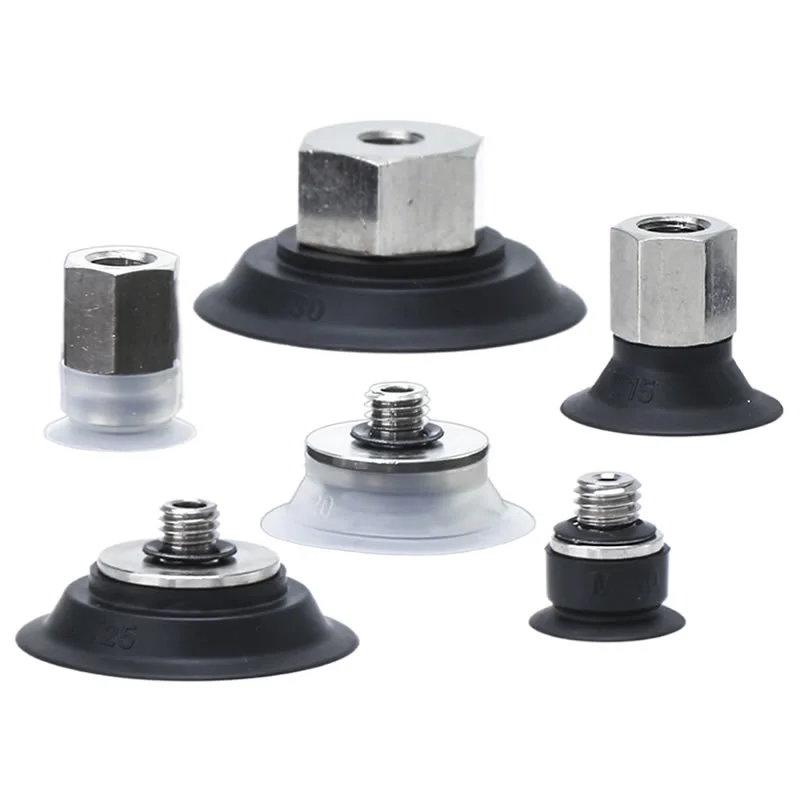

ЗП2-Т серија са адаптером Танка равна усисна подлога
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Танке равне вакуумске усисне чаше ЗП2 су прецизне компоненте унутар пнеуматских система за хватање, посебно дизајниране за руковање танким и лако деформабилним радним комадима. У индустријским спецификацијама, они обично носе структурни код "МТ", што означава инкорпорацију специјализованог дизајна са жљебовима унутар њихове унутрашње структуре.
Карактеристике производа:Ова усисна чаша ефикасно спречава деформацију равних радних комада током адсорпције, што га чини идеалним за танке листове, филмове и друге лако деформабилне материјале.
Спецификације:Усисна чаша је доступна у различитим пречникима, укључујући φ10, φ15, φ20, φ25 и φ30.
Материјали вакуумске чаше:Уобичајене опције укључују ННБР (нитрилна гума) и ГС (проводљива силиконска гума), при чему је сваки материјал прилагођен специфичним радним окружењима и захтевима делова.
Поља апликације:Танке равне вакуумске усисне чаше ЗП2 се широко користе у производњи, аутоматизованим производним линијама, роботици и логистици, итд. Може се користити за ношење лаких или средњих равних предмета као што су стакло, пластика и метал.
ФАК
Који материјали су доступни и које су њихове разлике?
Танке равне вакуумске усисне чаше ЗП2 доступне су у неколико материјала који одговарају стварним радним условима:
НБР: исплатив, добра отпорност на хабање за општу употребу
Силикон: одлична отпорност на топлоту и не оставља трагове, идеалан за осетљиве површине
ПУ (полиуретан): висока издржљивост за операције високог циклуса
ФКМ (Флуоргума): јака отпорност на хемикалије и уља
ЕПР: погодан за специфичне еколошке захтеве
Цоммаелец обезбеђује доследан квалитет материјала и подржава прилагођавање за специјалне примене (нпр. антистатички).
За које обрадке су најприкладније танке равне гумене чаше?
Глатке, равне површине као што су метални лимови, стакло, пластични панели
Танки или лагани радни предмети који захтевају стабилан, уједначен контакт
Примене где су потребне минималне деформације и прецизно позиционирање
Танак раван дизајн повећава површину контакта, побољшавајући заптивање и смањујући цурење ваздуха.
Који је опсег температурне отпорности?
Типични распони (у зависности од материјала):
НБР: -10°Ц до 80°Ц
Силикон: -40°Ц до 200°Ц
ПУ: -20°Ц до 80°Ц
ФКМ: до ~200°Ц са јаком хемијском стабилношћу
Цоммаелец може препоручити одговарајуће материјале на основу ваше стварне температуре и окружења.
Да ли се могу користити са вертикалним или хоризонталним вакуумским улазом?
Да. Танке равне вакуумске усисне чаше ЗП2 подржавају флексибилну инсталацију:
Вертикални усисни улаз (стандардно за компактна подешавања)
Хоризонтални/бочни улаз за системе са ограниченим простором
Компатибилан са адаптерима и носачима бафера
Цоммаелец нуди више опција за повезивање како би се уклопили у различите распореде опреме.
Како их правилно одржавати да би продужили животни век?
Редовно проверавајте истрошеност, пукотине или деформацију заптивне усне
Одржавајте површине чистима како бисте избегли да прашина утиче на перформансе заптивања
Избегавајте превелики притисак вакуума или неусклађеност
Користите баферске носаче да бисте смањили утицај у операцијама велике брзине
Замените истрошене чаше на време да бисте одржали стабилност система

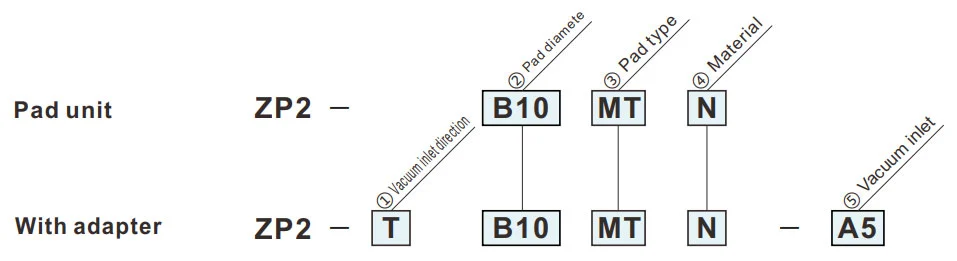

Како наручити
- За адсорпцију танких листова или филма. Адсорпциона површина са жлебом.
- Деформација равне површине током адсорпције је смањена.
- Није погодно за пренос радних комада који примењују оптерећење.
- У зависности од дебљине лима може доћи до наборања.
- Потврдите дебљину пре употребе.
| ①Смер усисног улаза | |
| T | Вертицал |
| ③Тип подметача | |
| МТ | Танка равна (са жлебом) |
| ②Пречник јастучића (мм) | |
| Б10 | ø10 |
| Б15 | ø15 |
| Б20 | ø20 |
| Б25 | ø25 |
| Б30 | ø30 |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑤Улаз за вакуум | |
| Х5 | М5к0,8 (мушки) |
| Б5 | М5к0,8 (женски) |
Димензије (мм)
Зелени симбол су прилагођени модели.
МТ
Танка равна (са жлебом)
| Модел | øА | øБ | øЦ | øД | øЕ | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
||||||
| ЗП2 | Б10 | МТ |
N S U F ГН ГС |
10 | 11 | 8.5 | 6 | 4 |
| Б15 | 15 | 16 | ||||||
| Б20 | 20 | 21 | 13.5 | 10 | 6 | |||
| Б25 | 25 | 26 | 15 | |||||
| Б30 | 30 | 31 | 18 | |||||
Модел за упућивање: ЗП2-Б10МТН
Димензије за монтажу адаптера
Применљива подлога: Б10МТ/Б15МТ
Применљива подлога: Б20МТ/Б25МТ/Б30МТ
ЗП2-Т
Вертицал
Х5
| Модел | øА | øБ | øЦ | D | Адаптер | |||||
|
① Вакуум улазни смер |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
||||||
| ЗП2 | T | Б10 | МТ |
N S U F ГН ГС |
Х5 | 10 | 11 | 8 | 1.5 | ЗП2А-М02П |
| Б15 | 15 | 16 | ||||||||
| Б20 | 20 | 21 | 14 | 2.5 | ЗП2А-М03П | |||||
| Б25 | 25 | 26 | ||||||||
| Б30 | 30 | 31 | ||||||||
Модел за упућивање: ЗП2-ТБ10МТГС-Х5
ЗП2-Т
Вертицал
Б5
| Модел | øА | øБ | C | Адаптер | |||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
|||||
| ЗП2 | T | Б10 | МТ |
N S U F ГН ГС |
Б5 | 10 | 11 | 8 | ЗП2А-М04 |
| Б15 | 15 | 16 | |||||||
| Б20 | 20 | 21 | 14 | ЗП2А-М07 | |||||
| Б25 | 25 | 26 | |||||||
| Б30 | 30 | 31 | |||||||
Модел за упућивање: ЗП2-ТБ10МТГС-Б5
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
