Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Мехови са вакуумским усисним чеповима за закључавање ЗП2-Ј
Цоммаелец је водећи произвођач вакуумских усисних чепова ЗП2-Ј са меховима са закључаним прстеном, нуди дизајн од 2,5 и 3,5 слоја (φ6–φ30мм) за компактно, флексибилно руковање малом електроником, деловима ливеним убризгавањем и металним компонентама. Произведени у Кини од висококвалитетних гума, силикона и антистатичких материјала, подржавају адаптере, носаче за тампон, вертикалне/бочне улазе и опције од нерђајућег челика за робусна, прилагодљива решења за аутоматизацију.
Кликните и започните избор
》Повратак на информације о производу

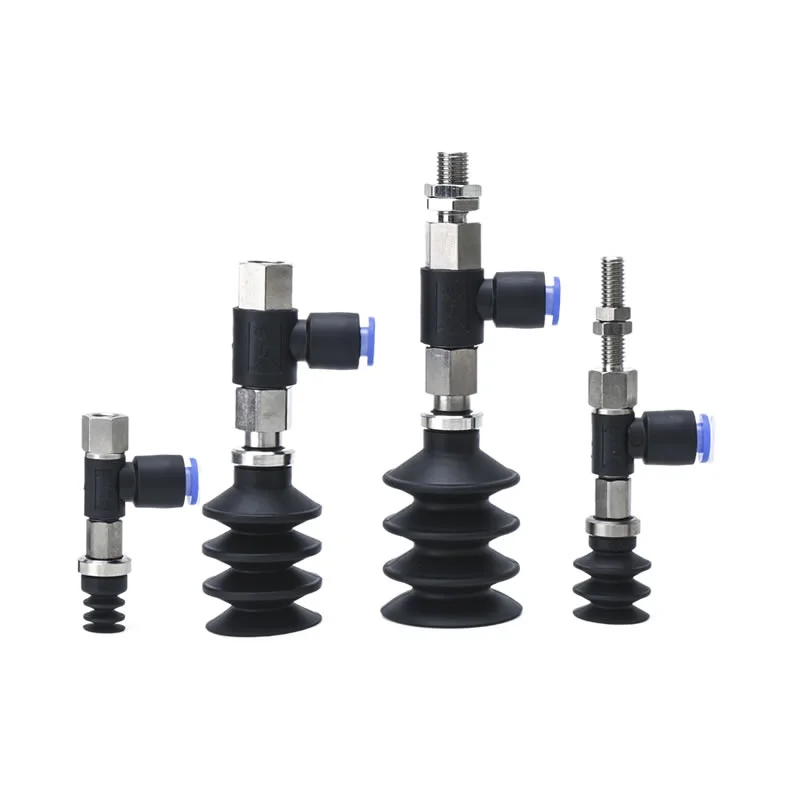

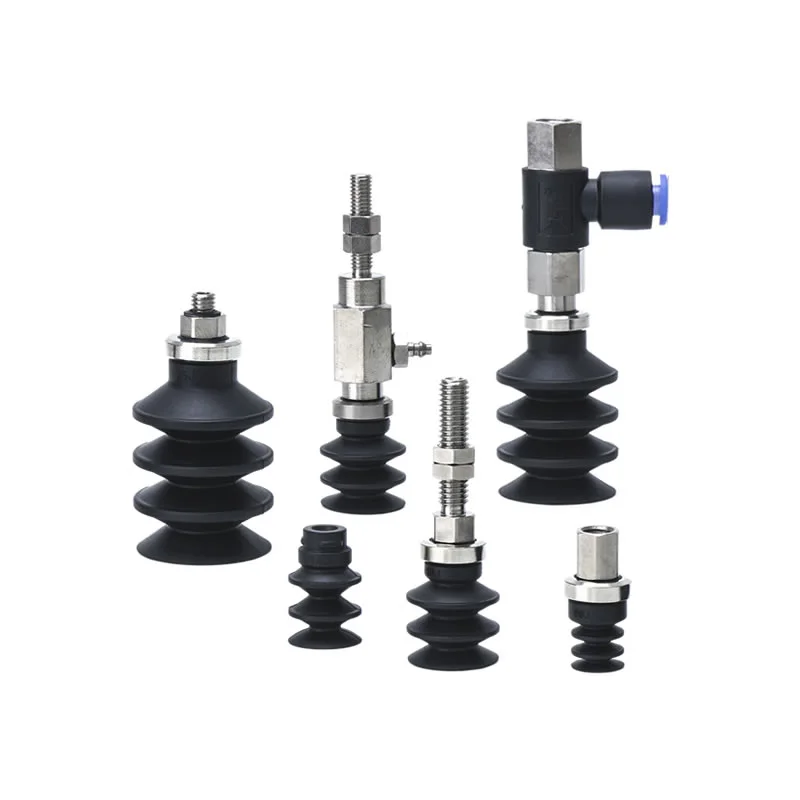

Мехови са вакуумским усисним чеповима за закључавање ЗП2-Ј
Јединица јастучића са мехом серије ЗП2
ЗП2-Т серија са усисним јастучићима са адаптером са мехом
ЗП2-Р серија са усисним јастучићима са адаптером са мехом
ЗП2-И серија са усисним јастучићима са адаптером са мехом
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс

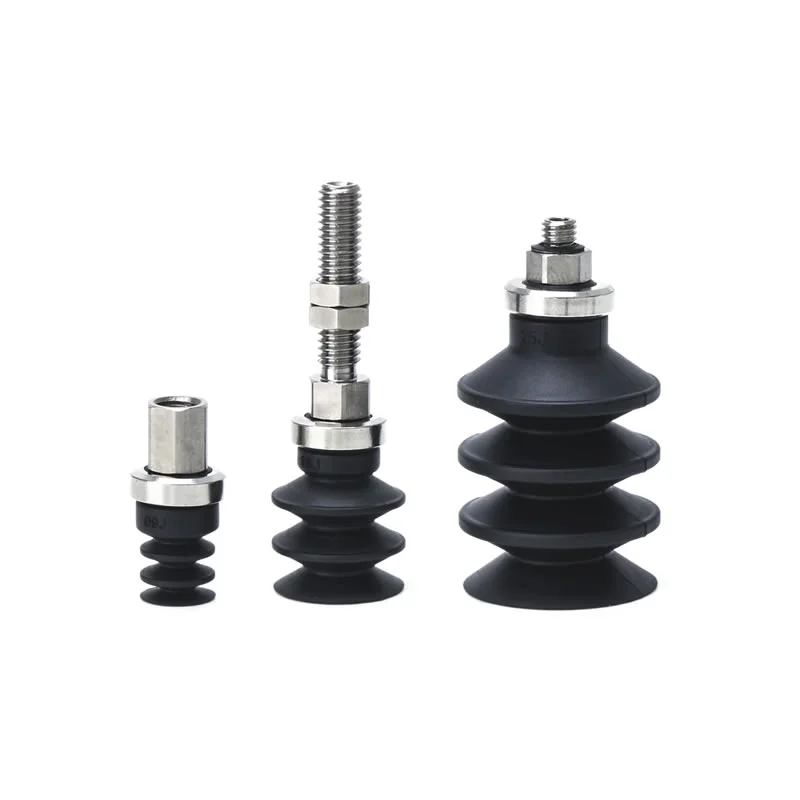

Мехови са вакуумским усисним чепом ЗП2-Ј дизајнирани су за системе аутоматизације, омогућавајући ефикасно и безбедно хватање, подизање и руковање радним предметима, посебно погодно за хватање малих електронских компоненти, бризганих делова и прецизних металних делова.
Безбедно руковање:Ствара јаку вакумску адхезију на глатким или благо неравним површинама.
Компензација поравнања:Вишестепени мехови апсорбују висинске разлике и мала одступања.
Разноврсна интеграција:Ради са роботским рукама, транспортерима и аутоматизованим производним линијама.
Смањење утицаја:Опциони пуфери минимизирају вибрације и штите радне предмете.
Које су кључне предности ове подлоге?
Вакумски усисни чепови са мехом са закључаним прстеном ЗП2-Ј су дизајнирани за прецизност, флексибилност и поуздано руковање аутоматизацијом. Њихов компактан и прилагодљив дизајн чини их идеалним за електронику, бризгање и мале индустрије обраде метала.

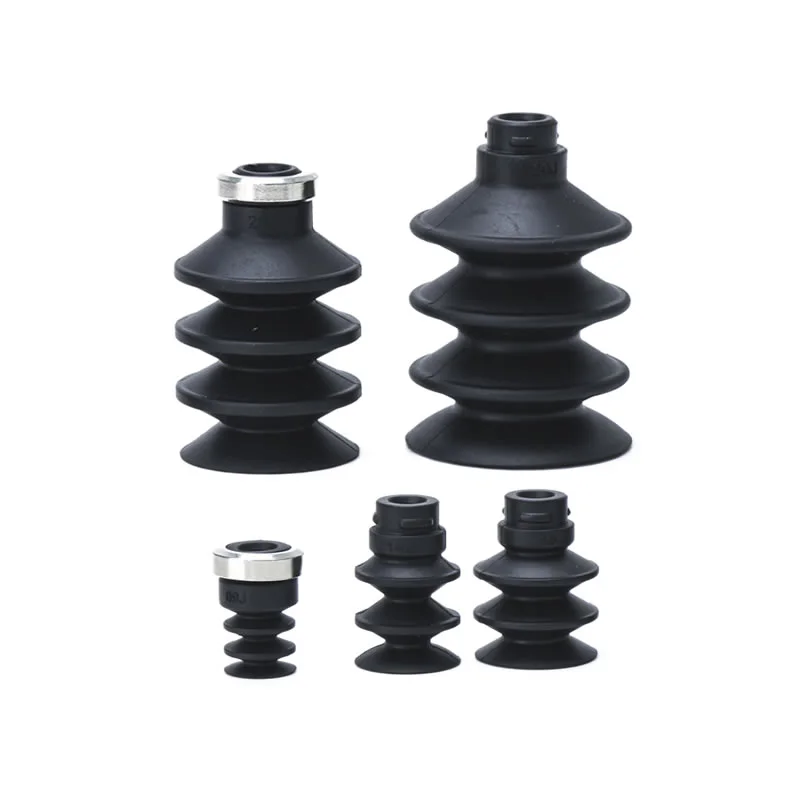

Мултистаге Белловс
Доступан у 2,5-слојној и 3,5-слојној конфигурацији
2,5-слојни:φ6мм, φ10мм, φ15мм (без прстена за закључавање)
3,5-слојни:φ9мм, φ14мм, φ16мм, φ25мм, φ30мм (са прстеном за закључавање)
Пружа високу флексибилност вертикалног хода, компензујући неравне или нагнуте површине
Лоцк Ринг
3,5-слојни модели укључују прстен за закључавање за сигурну монтажу
Осигурава поуздано приањање током великих брзина или операција које се понављају
Повећава стабилност за роботске руке и аутоматизоване станице за руковање
Свестраност
Рукује малим компонентама, неправилним пластичним кућиштима и прецизним металним деловима
Може се интегрисати у роботске руке или аутоматизоване линије са ограниченим простором
Подржава више опција уградње, укључујући вертикалне или бочне вакуумске улазе
Компатибилан са адаптерима, носачима одбојника и прибором од нерђајућег челика за специјализоване индустрије

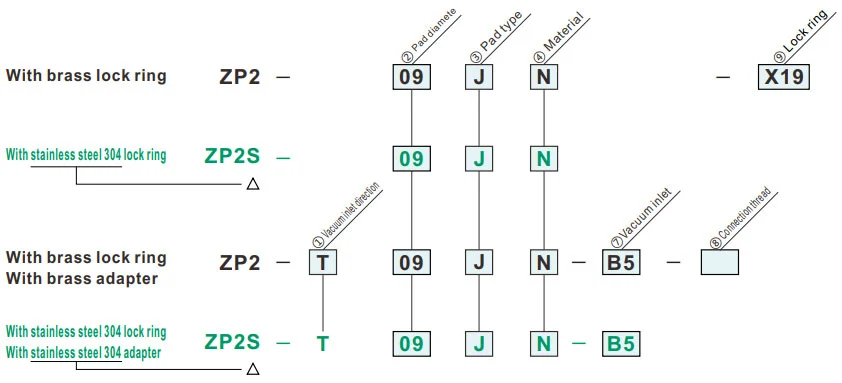

Како наручити
- За употребу тамо где нема места за тампон (тип опруге).
- Радни комади са нагнутом адсорпционом површином.
- Применљиво за адаптер серије ЗП.
| ③Тип подметача | |
| J | мехови (2,5/3,5-степени) |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑨ Прстен за закључавање | |
| Нил | Са прстеном за закључавање |
| Кс19 | Без прстена за закључавање |
| ①Смер усисног улаза |
⑦ ⑧
② Пречник јастучића (мм)
|
09 | 14 | 16 | Б25 | Б30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Вертицал |
|
⑦Вацууминлет | Мушки конац | АС5 | М5 к0,8 | ● | ● | ||||
| АС6 | М6 к1.0 | ● | ● | |||||||||
| АГ1 | Г1/8 | ● | ● | |||||||||
|
А5 | М5 к0,8 | ● | — | ||||||||
| А6 | М6 к1.0 | ● | ● | |||||||||
| А8 | М8 к1.0 | — | ● | |||||||||
|
Женски конац | Б5 | М5 к0,8 | ● | ● | |||||||
| Б6 | М6 к1.0 | ● | ● | |||||||||
| Б8 | М8 к1,25 | — | ● | |||||||||
| Б01 | Рц1/8 | ● | ● | |||||||||
| БГ01 | Г1/8 | ● | ● | |||||||||
| R | Латерални |

|
Монтажа једним додиром | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Навој за повезивање | Мушки конац | А5 | М5 к0,8 | ● | — | |||||||
| А6 | М6 к1.0 | ● | ● | |||||||||
| А8 | М8 к1.0 | — | ● | |||||||||
| Женски конац | Б5 | М5 к0,8 | ● | ● | ||||||||
| Б6 | М6 к1.0 | ● | ● | |||||||||
| Б8 | М8 к1,25 | — | ● | |||||||||
| Y |

|
⑦Улаз за вакуум | Б5 | М5 к0,8 | ● | ● | ||||||
| Барб fiттинг | У4 | За меке цеви ø4 | ● | ● | ||||||||
| Н4 | За најлонске цеви ø4 | ● | ● | |||||||||
| У6 | За меке цеви ø6 | ● | ● | |||||||||
| Н6 | За најлонске цеви ø6 | ● | ● | |||||||||
| ⑧Навој за повезивање | Мушки конац | А5 | М5 к 0,8 | ● | — | |||||||
| А6 | М6 к 1.0 | ● | ● | |||||||||
| А8 | М8 к 1.0 | — | ● | |||||||||
| Женски конац | Б5 | М5 к 0,8 | ● | ● | ||||||||
| Б6 | М6 к 1.0 | ● | ● | |||||||||
| Б8 | М8 к 1,25 | — | ● | |||||||||

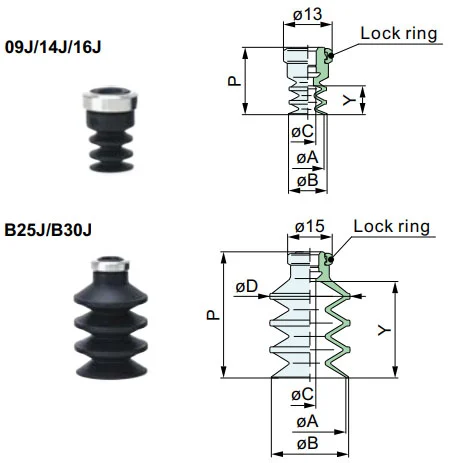

Димензије (мм)
Зелени симбол су прилагођени модели.
J
Белловс
| Модел | øА | øБ | øЦ | øД | P | Y | Прстен за закључавање | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
||||||||
| ЗП2 | 09 | J |
N S U F ГН ГС |
9 | 10 | 3 | — | 18 | 7.7 | ЗПЛ1 ЗПСЛ1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| Б25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ЗПЛ2 ЗПСЛ2 |
|||
| Б30 | 30 | 33 | 32 | 49 | 38 | |||||
Модел за упућивање: ЗП09ЈГН
Димензије за монтажу адаптера
Применљива подлога: 09Ј/14Ј/16Ј
Применљива подлога: Б25Ј/Б30Ј

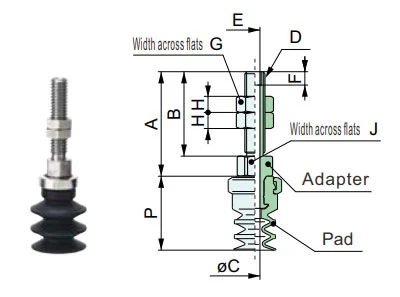

ЗП2-Т
Вертицал
Димензије по подлози
| ②Пад диа. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензије по адаптеру
| Модел | A | B | C | D | Адапт | ||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑦ Вакуум улаз |
||||||
| ЗП2 ЗП2С |
T |
09 14 16 |
J |
N S U F ГН ГС |
АС5 | 9 | 5.5 | 8 | М5 к 0,8 | ЗПТ2 ЗПСТ2 |
АС5 |
| АС6 | 10 | М6 к 1 | АС6 | ||||||||
| АГ1 | 12.5 | 7.5 | 12 | Г1/8 | АГ1 | ||||||
| Б25 Б30 |
АС5 | 9 | 5.5 | 8 | М5 к 0,8 | ЗПТ3 ЗПСТ3 |
АС5 | ||||
| АС6 | 10 | М6 к 1 | АС6 | ||||||||
| АГ1 | 12.5 | 7.5 | 12 | Г1/8 | АГ1 | ||||||
Модел за упућивање: ЗП2-Т14ЈН-АС5 Адаптер за упућивање: ЗПТ2-АС5
ЗП2-Т
Вертицал
Димензије по подлози
| ②Пад диа. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензије по адаптеру
| Модел | A | B | øЦ | D | E | F | G | H | J | Адапт | ||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑦ Вакуум улаз |
|||||||||||
| ЗП2 ЗП2С |
T |
09 14 16 |
J |
N S U F ГН ГС |
А5 | 26 | 21 | 2.5 | М5к0.8 | М3к0.5 | 3.5 | 7 | 4 | 8 | ЗПТ2 ЗПСТ2 |
А5 |
| А6 | 31 | 26 | М6к1 | 8 | 3 | А6 | ||||||||||
| Б25 Б30 |
А6 | 31 | 26 | 2.5 | М6к1 | М3к0.5 | 3.5 | 8 | 3 | 8 | ЗПТ3 ЗПСТ3 |
А6 | ||||
| А8 | 22 | 16 | 4 | М8к1 | М5к0.8 | 5 | 12 | 12 | А8 | |||||||
Модел за упућивање: ЗП2-ТБ25ЈС-А6 Адаптер за упућивање: ЗПТ3-А6
ЗП2-Т
Вертицал
Димензије по подлози
| ②Пад диа. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензије по адаптеру
| Модел | A | B | øЦ | D | E | Адапт | ||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑦ Вакуум улаз |
|||||||
| ЗП2 ЗП2С |
T |
09 14 16 |
J |
N S U F ГН ГС |
Б5 | 9 | 5 | 2.5 | М5 к0,8 | 8 | ЗПТ2 ЗПСТ2 |
Б5 |
| Б6 | 6 | М6 к1 | Б6 | |||||||||
| Б01 | 11 | 7 | Рц1/8 | 12 | Б01 | |||||||
| БГ01 | 7.4 | Г1/8 | 13 | БГ01 | ||||||||
| Б25 Б30 |
Б5 | 9 | 5 | 3.5 | М5 к0,8 | 8 | ЗПТ3 ЗПСТ3 |
Б5 | ||||
| Б6 | 6 | М6 к1 | Б6 | |||||||||
| Б8 | 15 | 8 | 4.2 | М8 к1,25 | 12 | Б8 | ||||||
| Б01 | 7 | Рц1/8 | Б01 | |||||||||
| БГ01 | 7.4 | Г1/8 | 13 | БГ01 | ||||||||
Модел за упућивање: ЗПТ20БГС-Б01 Адаптер за упућивање: ЗПТ3-Б01

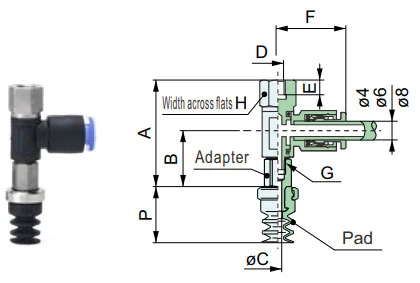

ЗП2-Р
Латерални
Димензије по подлози
| ②Пад диа. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензије по адаптеру
| Модел | A | B | øЦ | D | E | F | G | H | J | Адаптер | ||||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑧ Веза конац |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||||||||
| ЗП2 | R |
09 14 16 |
J |
N S U F ГН ГС |
04 06 |
А5 | 55 | 21 | 2.5 | М5к0.8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ЗПР2 |
04 06 |
А5 |
| А6 | 60 | 26 | М6к1 | 8 | А6 | |||||||||||||
| Б25 Б30 |
04 06 08 |
А6 | 69.5 | 25.9 | 4 | М6к1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ЗПР3 |
04 06 08 |
А6 | ||||
| А8 | 59.5 | 15.9 | М8к1 | 24.3 | 12 | А8 | ||||||||||||
Модел за упућивање: ЗП2-Р16ЈН-04-А6 Адаптер за упућивање: ЗПР2-04-А6
ЗП2-Р
Латерални
Димензије по подлози
| ②Пад диа. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензије по адаптеру
| Модел | A | B | øЦ | D | E | F | G | H | Адаптер | ||||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑧ Веза конац |
⑦ Вакуум улаз |
⑧ Веза конац |
||||||||||
| ЗП2 | R |
09 14 16 |
J |
N S U F ГН ГС |
04 06 |
Б5 | 34 | 17.9 | 2.5 | М5к0.8 | 5 | 04:20.6 06:21.6 |
М5к0.8 | 8 | ЗПР2 |
04 06 |
Б5 |
| Б6 | М6к1 | 6 | Б6 | ||||||||||||||
| Б25 Б30 |
04 06 08 |
Б5 | 43.6 | 25.8 | 4 | М5к0.8 | 5 | 04:23.3 06:24.3 08:26.2 |
М8к1.25 | 12 | ЗПР3 |
04 06 08 |
Б5 | ||||
| Б6 | М6к1 | 6 | Б6 | ||||||||||||||
| Б8 | М8к1.25 | 8 | Б8 | ||||||||||||||
Модел за упућивање: ЗП2-РБ25ЈГС-06-Б8 Адаптер за упућивање: ЗПР3-06-Б8

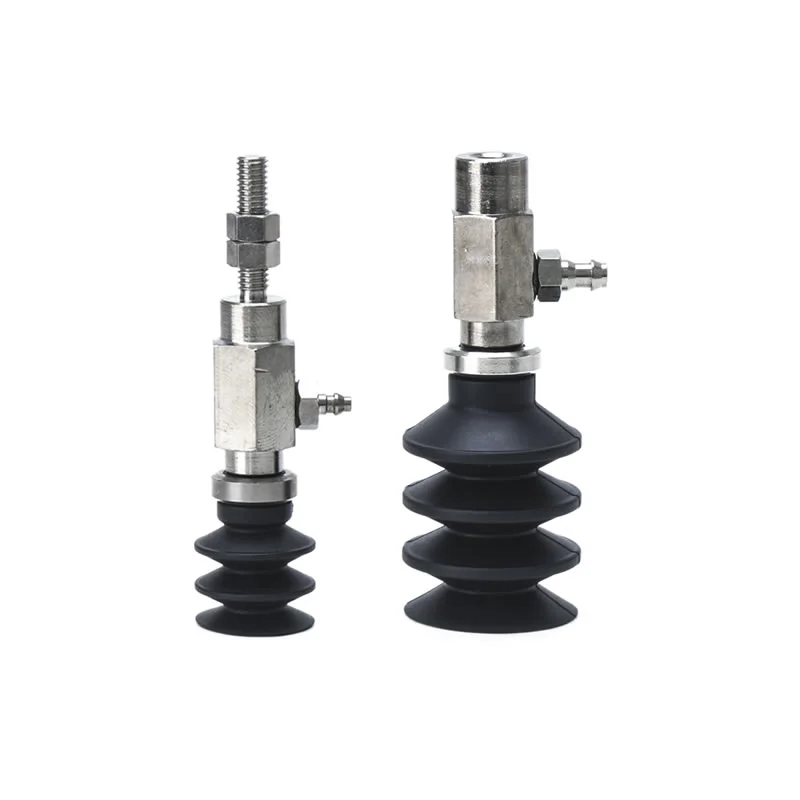

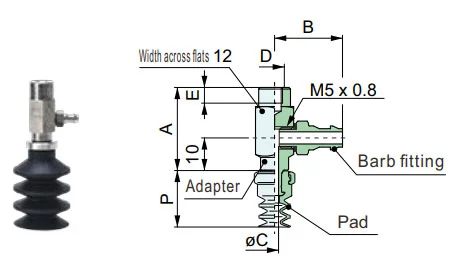

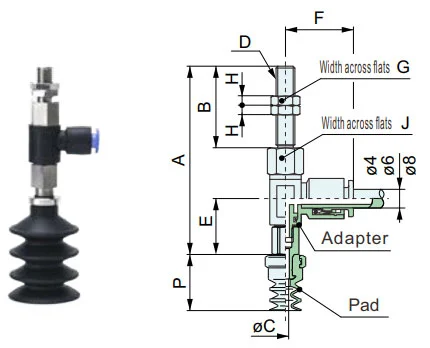

ЗП2-И
Латерални
Димензије по подлози
| ②Пад диа. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензије по адаптеру
| Модел | A | B | øЦ | D | E | F | G | Адаптер | ||||||||
|
① Вакуум улазни смер |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑧ Веза конац |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||||||
| ЗП2 | Y |
09 14 16 |
J |
N S U F ГН ГС |
Б5 Н4 У4 Н6 У6 |
А5 | 47 | 21 | 2.5 | М5к0.8 | 7 | 4 | Н4,У4:14.5 Н6,У6:16.5 |
ЗПИ2 | Б5 Н4 У4 Н6 У6 |
А5 |
| А6 | 52 | 26 | М6к1 | 8 | А6 | |||||||||||
| Б25 Б30 |
А6 | 54 | 26 | 3.5 | М6к1 | 8 | 3 | Н4,У4:14.5 Н6,У6:16.5 |
ЗПИ3 | А6 | ||||||
| А8 | 44 | 16 | М8к1 | 12 | А8 | |||||||||||
Модел за упућивање: ЗП2-И16ЈГН-У4-А5 Адаптер за упућивање: ЗПИ2-У4-А5

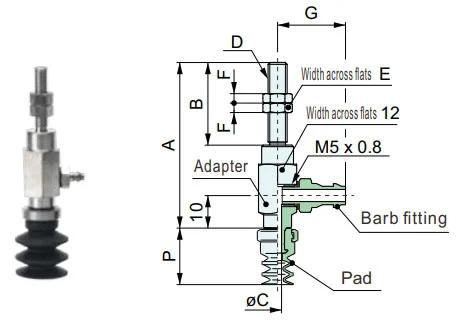

ЗП2-И
Латерални
Димензије по подлози
| ②Пад диа. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Димензије по адаптеру
| Модел | A | B | øЦ | D | E | Адаптер | ||||||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑧ Веза конац |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||||
| ЗП2 | Y |
09 14 16 |
J |
N S U F ГН ГС |
Б5 Н4 У4 Н6 У6 |
Б5 | 26 | Н4,У4:14.5 Н6,У6:16.5 |
2.5 | М5к0.8 | 5 | ЗПИ2 | Б5 Н4 У4 Н6 У6 |
Б5 |
| Б6 | М6к1 | 6 | Б6 | |||||||||||
| Б25 Б30 |
Б5 | 28 | Н4,У4:14.5 Н6,У6:16.5 |
3.5 | М5к0.8 | 5 | ЗПИ3 | Б5 | ||||||
| Б6 | М6к1 | 6 | Б6 | |||||||||||
| Б8 | М8к1.25 | 8 | Б8 | |||||||||||
Модел за упућивање: ЗП2-И16ЈГН-У4-Б5 Адаптер за упућивање: ЗПИ2-У4-Б5
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
Хот Тагс: Мехови са вакуумским усисним чепом ЗП2-Ј, Кина, произвођач, добављач, фабрика
Пошаљи упит
Контакт информације
-
Адреса
Село Ксиаруан Баисхи Град Иуекинг Град Зхејианг Провинце Цхина
-
Тел
-
Е-маил
За упите о вакуумским усисним чашама, генераторима вакума, прибору за пнеуматске компоненте или ценовнику, оставите нам своју е-пошту и ми ћемо вас контактирати у року од 24 сата.
