Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).

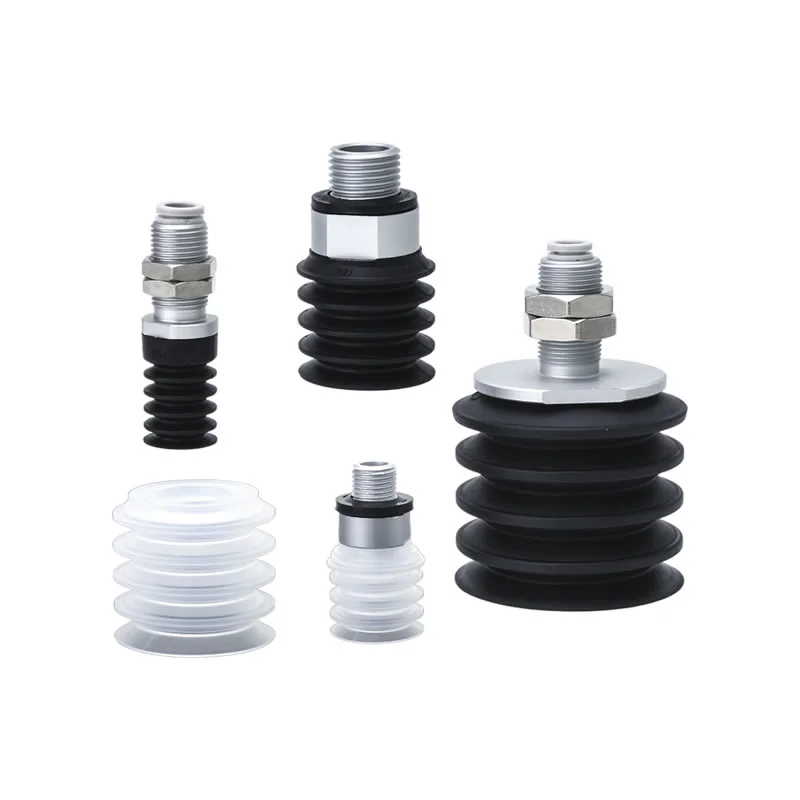

Вакумски усисни чепови са мехом ЗП2-ЗЈ
Вакуумске усисне чаше ЗП2-ЗЈ фабрике Цоммаелец обезбеђују решење за апликације индустријске аутоматизације које комбинује исплативост са поузданим перформансама. Дизајн хармоника са мехом (1,5-слојни за φ2–φ6, 4,5-слојни за φ15–φ46) прилагођава се неравним и угаоним површинама, компензујући одступања положаја и обезбеђујући стабилно усисавање. Направљени од висококвалитетних материјала и зреле вакуумске технологије, пружају снажну адхезију и подржавају прилагођена решења са стабилним снабдевањем.
Кликните и започните избор
》Повратак на информације о производу
Вакумски усисни чепови са мехом ЗП2-ЗЈ
ЗП2 Серија мехова Вакуумска јединица
ЗП2-Т серија са усисивачем са адаптером са мехом
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Предности вакуумских усисних чаша са мехом ЗП2-ЗЈ
Руковање великом брзином
Дизајниран за брзу реакцију у аутоматизованим системима, обезбеђујући стабилно усисавање током операција подизања и постављања високог циклуса.
Супериорна прилагодљивост
Флексибилна структура меха лако се прилагођава неравним, закривљеним или нагнутим површинама за поуздано заптивање.
Компактан / штеди простор
Нема потребе за додатним простором за баферовање, што га чини идеалним за компактну опрему и густе распореде.
Материал Вариети
Доступан у НБР, силикону и прилагођеним материјалима који одговарају различитим температурама и радним окружењима.
Опције без ознака
Опциони материјали који не остављају трагове помажу у заштити осетљивих површина као што су стакло или електронске компоненте.
Фак
Шта је ЗЈ стил?
Вакуумске усисне чаше ЗП2-ЗЈ имају хармонику (мехове) структуру дизајнирану за флексибилност и стабилност.
Доступан у 1,5-слојном (φ2–φ6) и 4,5-слојном (φ15–φ46) дизајну
Прилагођава се неравним, закривљеним или нагнутим површинама
Компензује одступања висине и угла током руковања
Елиминише потребу за додатним баферским простором, идеалан за компактна подешавања аутоматизације
Који материјали су доступни?
НБР: исплатив и отпоран на хабање за општу употребу
Силикон: погодан за високе температуре и чисте средине
Прилагођени материјали: ЗП2-ЗЈ вакуумски усисни поклопац са мехом доступан је у антистатичким варијантама или специјалним композитним материјалима прилагођеним специфичним захтевима индустрије.
Цоммаелец обезбеђује доследан квалитет материјала и подржава решења по мери заснована на условима рада
Које су типичне апликације?
Роботски системи за подизање и постављање
Руковање неправилним или закошеним радним предметима
Електроника, монтажа малих делова и прецизна производња
Компактна опрема за аутоматизацију где је простор ограничен
Како су конфигурисани?
Више величина: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Избор 1,5-слојног или 4,5-слојног меха у зависности од потреба примене
Компатибилан са различитим системима за монтажу и вакуум
Подржава прилагођене конфигурације за специфичне пројекте

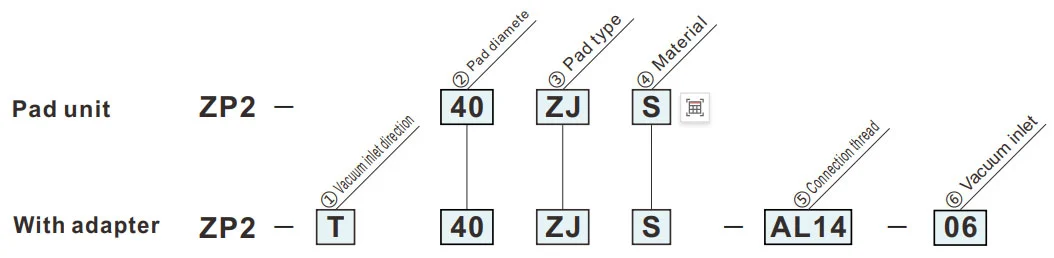

Како наручити
- За употребу тамо где нема места за тампон (тип опруге).
- Радни комади са нагнутом адсорпционом површином.
| ③Тип подметача | |
| ЗЈ | мехови (4.5-степени) |
| ④ Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ①Смер усисног улаза |
⑤ ⑥
② Пречник јастучића (мм)
|
Б15 | Б20 | Б30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Вертицал |
|
⑤Навој за повезивање | Мушки конац | АЛ12 | М12 к1.0 | ● | ● | - | - | - |
| АЛ14 | М14 к1.0 | - | - | ● | ● | ● | |||||
| ⑥Улаз за вакуум | Монтажа једним додиром | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Мушки конац | А10 | М10 к1.0 | ● | ● | - | - | - | |||
| А16 | М16 к1.0 | - | - | ● | - | - | |||||
| А20 | М20 к1.5 | - | - | - | ● | - | |||||
| А30 | М30 к1.5 | - | - | - | - | ● | |||||
Димензије (мм)
Зелени симбол су прилагођени модели.

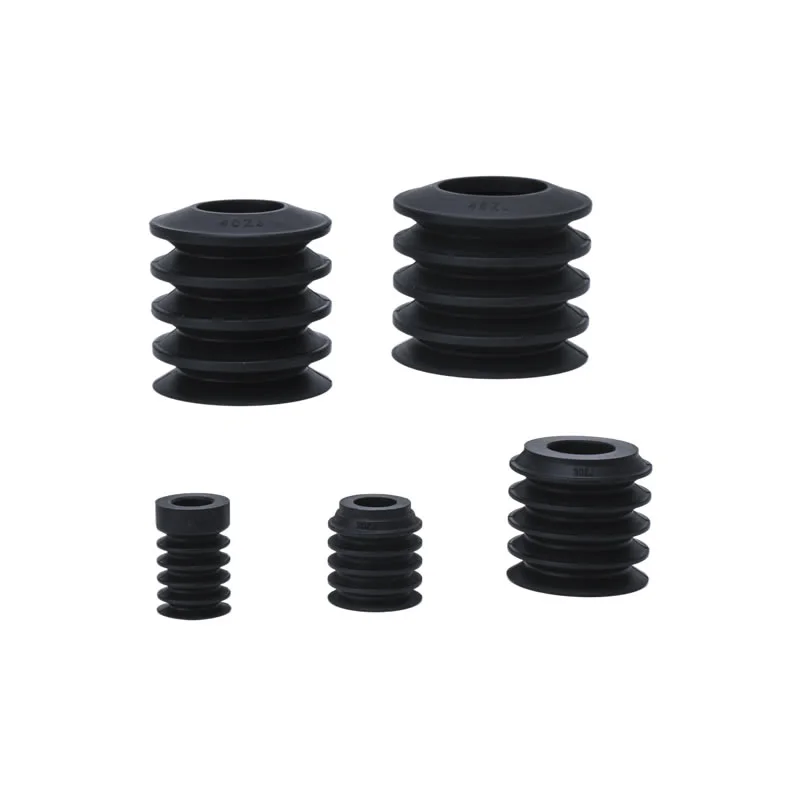

ЗЈ
Белловс
| Модел | øА | øБ | øЦ | øД | øЕ | P | Y | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
||||||||
| ЗП2 | Б15 | ЗЈ |
N S U F ГН ГС |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| Б20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| Б30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Модел за упућивање: ЗП2-Б15ЗЈС

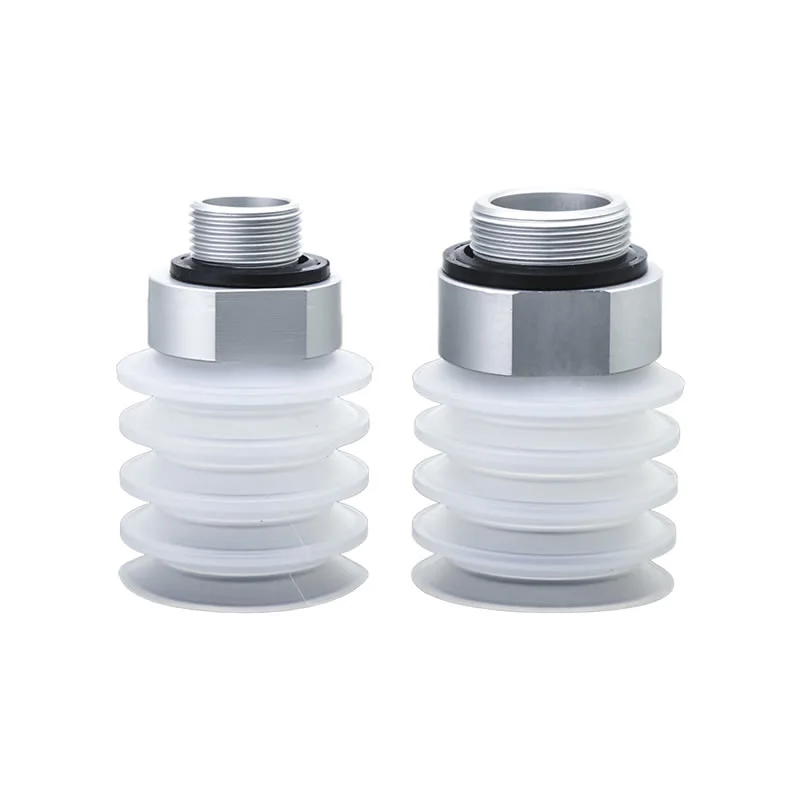

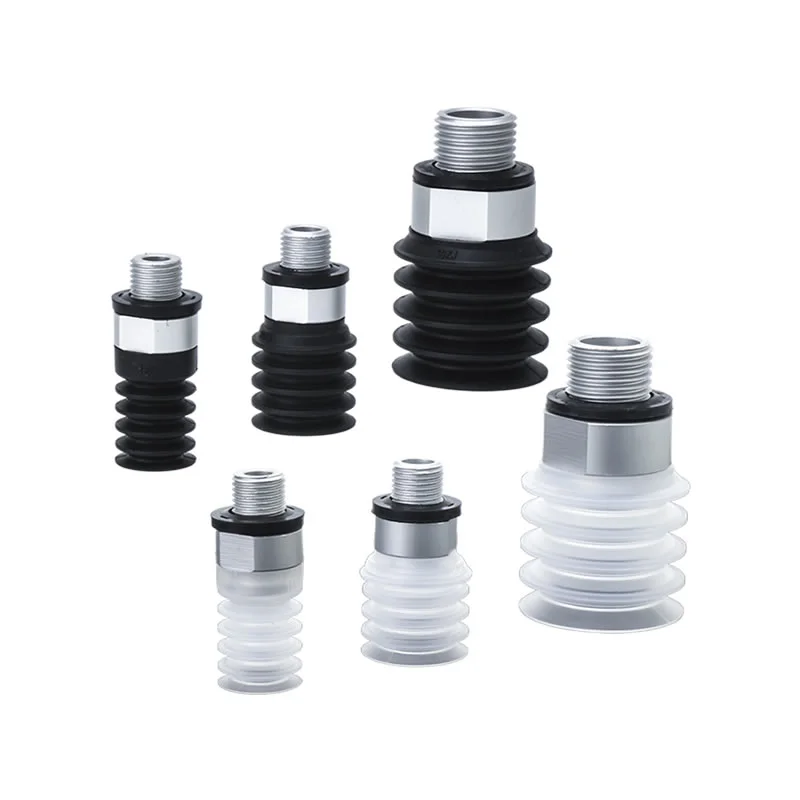

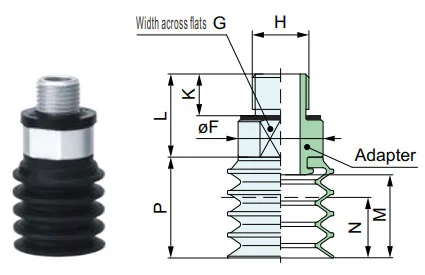

ЗП2-Т
Вертицал
| Модел | øФ | G | H | K | L | M | N | P | Адаптер | |||||
|
① Вакуум улазни смер |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑥ Вакуум улаз |
||||||||||
| ЗП2 | T | Б15 | ЗЈ |
N S U F ГН ГС |
А10 | 15 | 14 | М10к1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ЗП2А-З31-1П |
| Б20 | 16 | 12 | 21 | ЗП2А-З31-2П | ||||||||||
| Б30 | А16 | 24 | 21 | М16к1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ЗП2А-З31-3П | ||||
| 40 | А20 | 34 | 30 | М20к1.5 | 26.5 | 38.5 | 30 | 44 | ЗП2А-З31-4П | |||||
| 46 | А30 | 42 | 38 | М30к1.5 | 11.4 | 29.5 | ЗП2А-З31-5П | |||||||
Модел за упућивање: ЗП2-ТБ15ЗЈС-А10

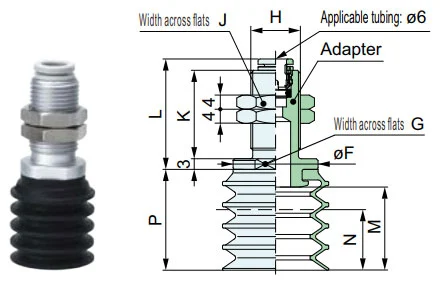

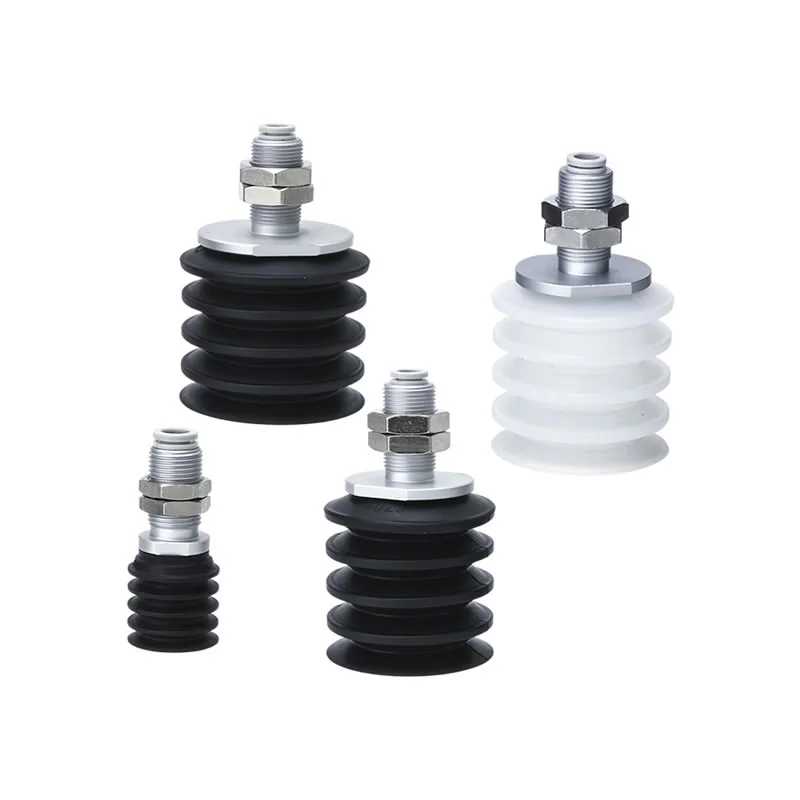

ЗП2-Т
Вертицал
| Модел | øФ | G | H | J | K | L | M | N | P | Адаптер | ||||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Веза конац |
⑥ Вакуум улаз |
|||||||||||
| ЗП2 | T | Б15 | ЗЈ |
N S U F ГН ГС |
АЛ12 | 06 | 15 | 14 | М12к1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ЗП2А-З32-1 |
| Б20 | 16 | 12 | 21 | ЗП2А-З32-2 | ||||||||||||
| Б30 | АЛ14 | 24 | 21 | М14к1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ЗП2А-З32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ЗП2А-З32-4 | ||||||||||
| 46 | 42 | 38 | ЗП2А-З32-5 | |||||||||||||
Модел за упућивање: ЗП2-ТБ30ЗЈС-АЛ14-06
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
