Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Вакумски усисни чепови са мехом ЗП2-МБ

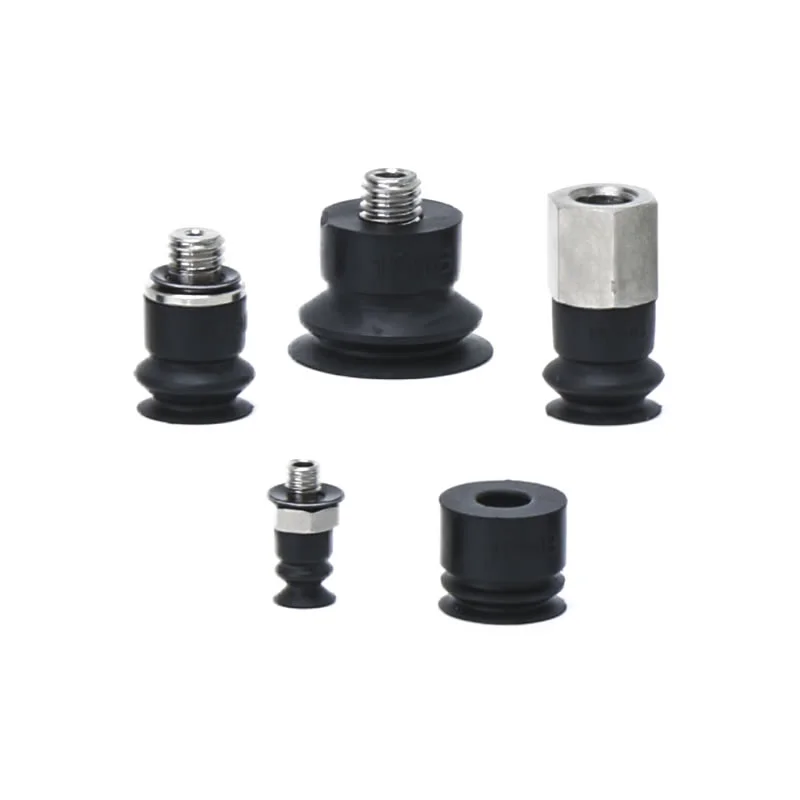

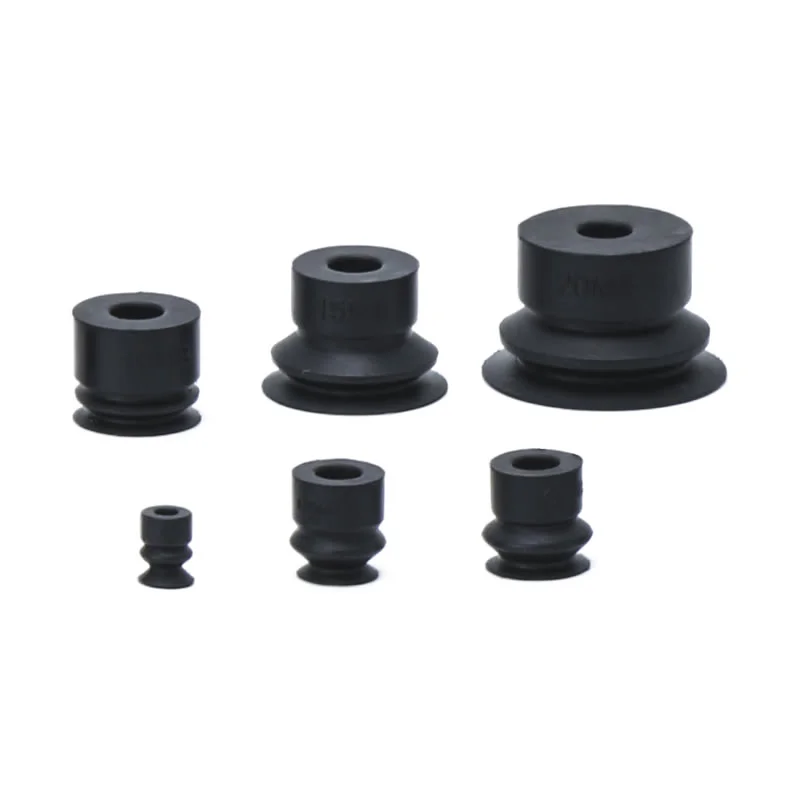

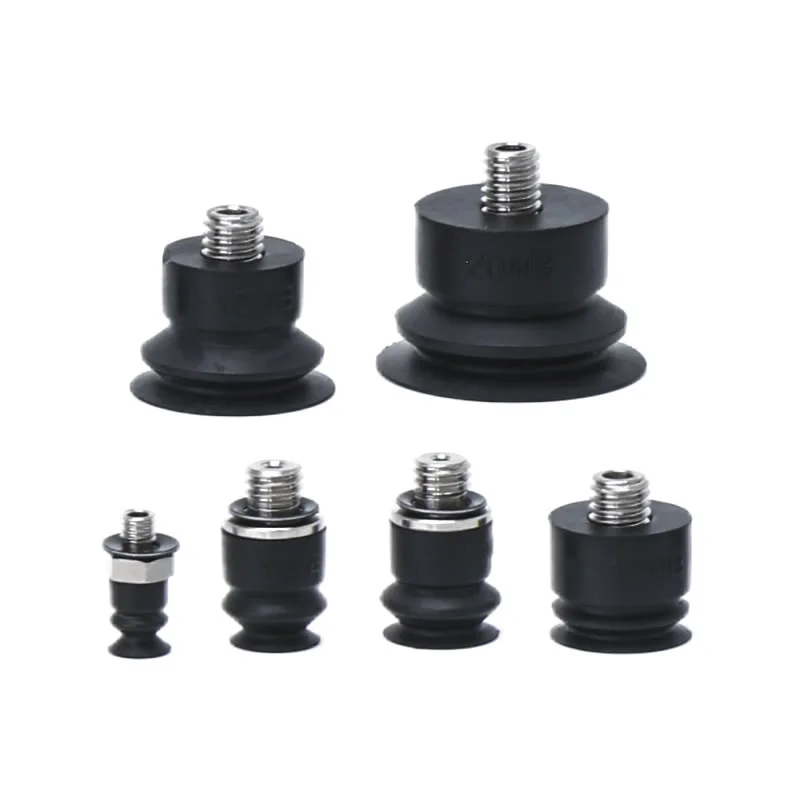

Као водећи произвођач у Кини, наша фабрика нуди вакуумске усисне чепове са мехом ЗП2-МБ (пречника ø4–20 мм) посебно дизајниране за нагнуте или сферне радне предмете. Пружамо решења са јединственом ребрастом структуром (у стилу хармонике) која омогућава уграђену функционалност јастука без потребе за додатним простором. Одржавамо готове залихе од НБР, силикона и антистатичких материјала и нудимо опције интерфејса са навојем М3/М5.
Кликните и започните избор
》Повратак на информације о производу
Вакумски усисни чепови са мехом ЗП2-МБ
ЗП2 Серија мехова Вакуумска јединица
ЗП2-Т серија са усисивачем са адаптером са мехом
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Зхејианг Цомма Елецтриц Цо., Лтд. професионално производи висококвалитетне вакуумске вакуумске усисне чаше ЗП2-МБ. Наша фабрика такође пружа прилагођене услуге и бесплатне узорке за вас. То је минијатурна флексибилна усисна компонента унутар пнеуматских система аутоматизације, посебно дизајнирана за неправилне, сферичне или нагнуте површине.
Цоре Тецхнологиес
Висока компатибилност са неправилним површинама:Са структуром меха у стилу хармонике, вакуумске усисне чаше Белловс ЗП2-МБ се аутоматски прилагођавају и чврсто се прилагођавају сферним, нагнутим или неправилно обликованим површинама радног комада, обезбеђујући безбедан и стабилан процес хватања.
Интегрисани дизајн јастука:Наборана структура обезбеђује инхерентну физичку еластичност, ефикасно апсорбујући контактни удар без потребе за додатним држачима бафера са опругом — чиме се значајно штеди простор за инсталацију.
Прецизне апликације за минијатуризацију:Посебно пројектован за мале, прецизне компоненте; служи као основно решење за руковање микро-деловима у производњи електронике, прецизном склапању и компактним системима аутоматизације.
Применљивост у више индустрија:Широко се користи за хватање минијатурних сферних електронских компоненти, неправилних металних делова и косих пластичних спојница; се неприметно интегрише у мале роботске системе и прецизну опрему за паковање.
Компактна адаптација простора:Није потребан додатни простор за инсталацију бафера (опружног типа). Интегрисана структура је дизајнирана за опрему за аутоматизацију ограниченог простора или роботске врхове руку, омогућавајући беспрекорну интеграцију у различите компактне производне линије.
Кључне спецификације:Опције пречника: Пескарена серија вакуумских усисних чаша ЗП2-МБ доступна је у више стандардних пречника, укључујући φ4мм, φ6мм, φ8мм, φ10мм, φ15мм и φ20мм.
Избор материјала:Доступан је широк спектар материјала за испуњавање различитих оперативних захтева, укључујући нитрилну гуму (НБР, са 'Н' у ознаци модела), силиконску гуму (ознака 'С'), полиуретанску гуму, као и специјализоване материјале као што су проводљива нитрилна гума и проводљива силиконска гума (ознака 'ГС'). Ови материјали су дизајнирани да задовоље антистатичка својства и отпорност на специфична хемијска окружења.
Опције повезивања:Доступни су вишеструки навојни прикључци, укључујући А3 за спољне навоје М3×0,5 (компатибилне са φ4мм усисним чашама) и А5/Х5 за спољашње навоје М5×0,8 (компатибилне са φ6мм, φ8мм и већим усисним чашама). Неки модели такође подржавају спојеве са унутрашњим навојем Б5, олакшавајући беспрекорну интеграцију са вакуумским цевоводима и додацима за роботске руке.

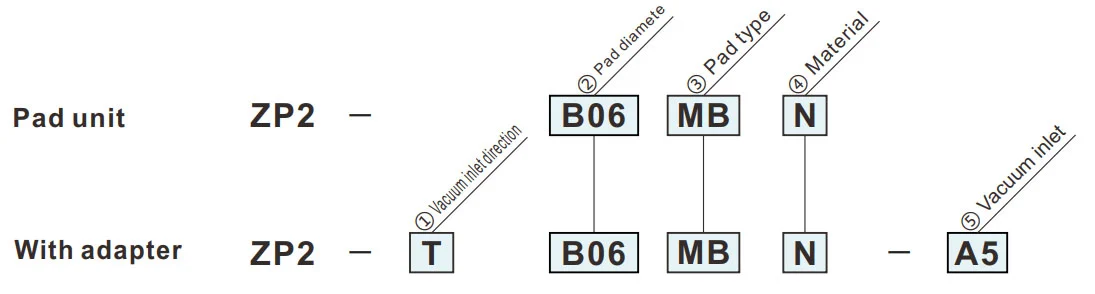

Како наручити
- За употребу тамо где нема места за тампон (тип опруге).
- Радни комади са нагнутом адсорпционом површином.
| ①Смер усисног улаза | |
| T | Вертицал |
| ③Тип подметача | |
| МБ | Белловс |
|
⑤ Улаз за вакуум
② Пречник јастучића (мм)
|
Б04 | Б06 | Б08 | Б10 | Б15 | Б20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| А3 | М3к0,5 (мушки) | ● | — | — | — | — | — |
| Х5 | М5к0,8 (мушки) | — | ● | ● | ● | ● | ● |

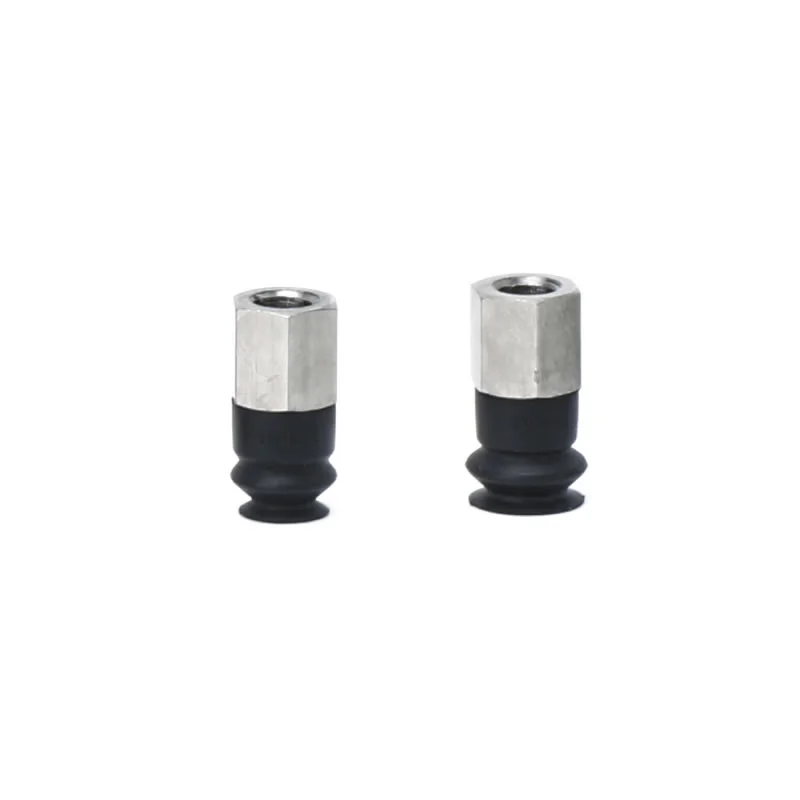

| Б5 | М5к0,8 (женски) | — | ● | ● | — | — | — |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
Димензије (мм)
Зелени симбол су прилагођени модели.
МБ
Белловс
Б04
| Модел | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материа |
|
| ЗП2 | Б02 | МБ |
N S U F ГН ГС |
| Б04 | |||
| Б06 | |||
| 08 | |||
Модел за упућивање: ЗП2-Б04МБС
Димензије за монтажу адаптера
МБ
Белловс
Б06,Б08
| Модел | øА | øБ | øЦ | øД | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
|||||
| ЗП2 | Б06 | МБ |
N S U F ГН ГС |
6 | 7 | 3.3 | 8.4 |
| Б08 | 8 | 9 | 4.7 | 9.6 | |||
Модел за упућивање: ЗП2-Б06МБН
Димензије за монтажу адаптера
МБ
Белловс
Б10,Б15,Б20
| Модел | øА | øБ | øЦ | øД | øЕ | øФ | G | Y | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
|||||||||
| ЗП2 | Б10 | МБ |
N S U F ГН ГС |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| Б15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| Б20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Модел за упућивање: ЗП2-Б10МБН
Димензије за монтажу адаптера
Применљива подлога: Б10МБ Б15МБ
Применљива подлога: Б20МБ
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
