Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Спужвасте вакуумске усисне чашице ЗП2
Цоммаелец управља сопственим производним погонима, користећи висококвалитетну гуму, силикон и разне специјализоване материјале (као што су антистатичка једињења) у својој производњи. Нудимо широк спектар спецификација величина које можете изабрати. Спужвасте вакуумске усисне чаше ЗП2 се широко користе у сектору производње електронике; посебно дизајнирана за руковање неравним радним комадима, ова серија је доступна у четири компактне величине: φ6мм, φ8мм, φ10мм и φ15мм.
Кликните и започните избор
》Повратак на информације о производу

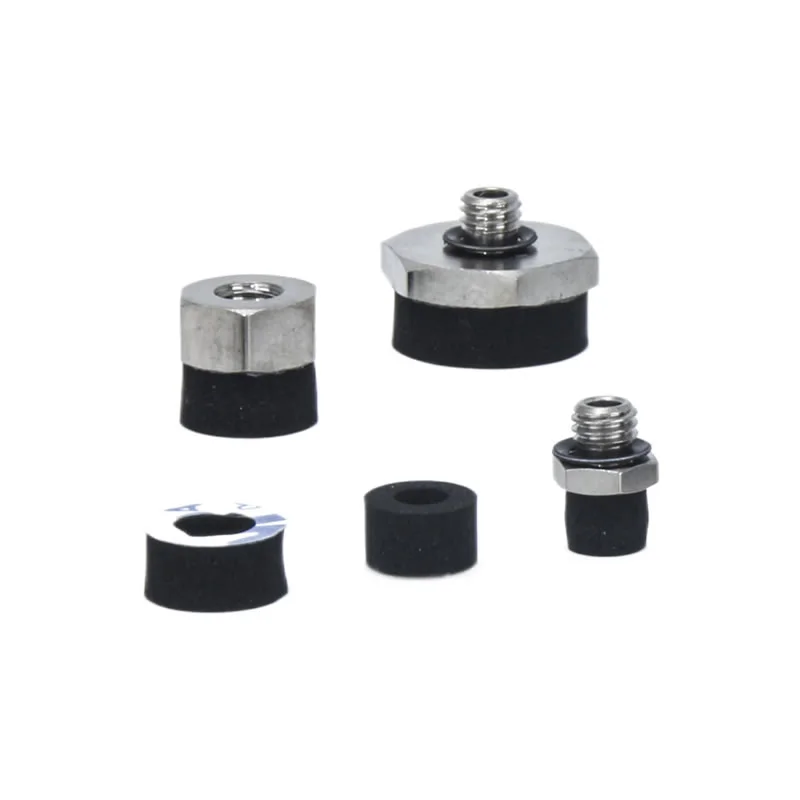

Спужвасте вакуумске усисне чашице ЗП2

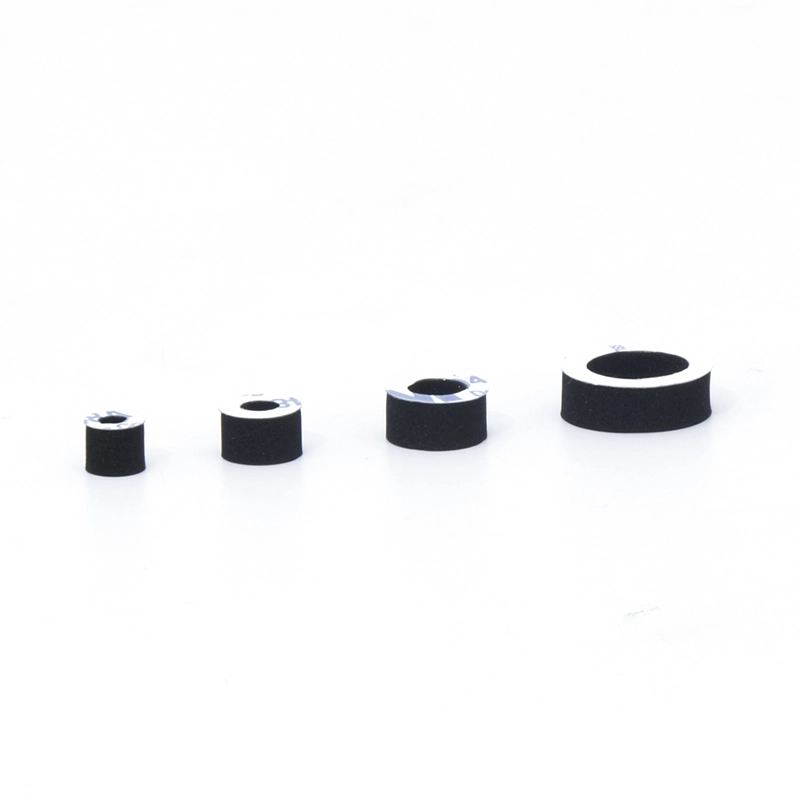

Спужвасти вакуумски јастучић серије ЗП2

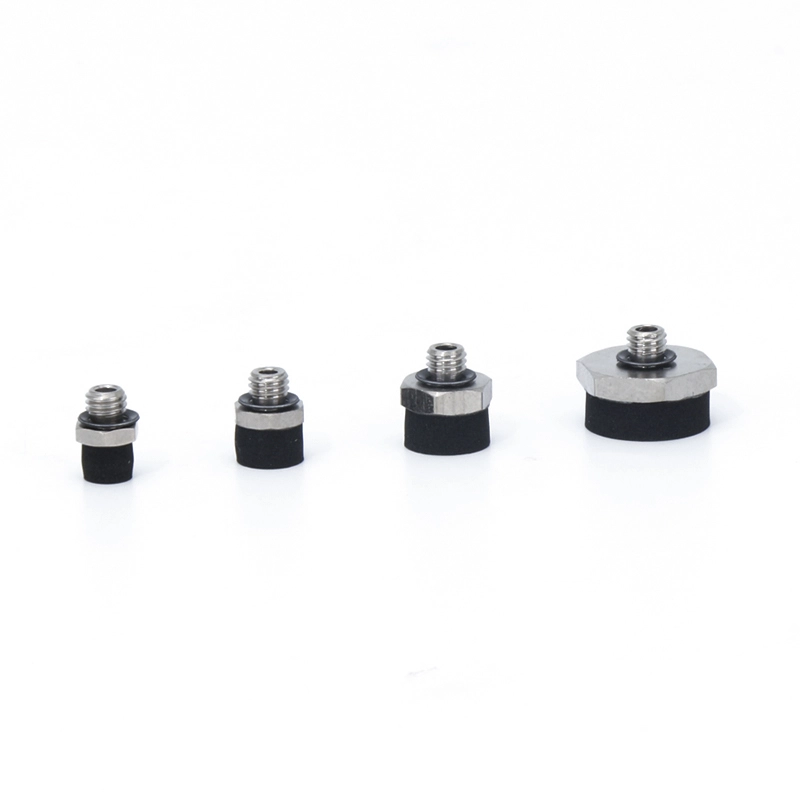

ЗП2-Т серија са адаптером за усисавање сунђера
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Спужвасте вакуумске усисне чаше ЗП2 су пројектоване за стабилно хватање неравних, текстурираних или неправилних површина у аутоматизованим системима. Њихов компактан и флексибилан дизајн чини их идеалним за електронику, бризгање и мале индустрије обраде метала.
Кључне карактеристике спужвастих вакуумских усисних чаша ЗП2
Високо еластичан материјал
Направљен од меког сунђерастог материјала који одговара избочинама, удубљењима и грубим површинама
Обезбеђује нежно, али чврсто хватање без оштећења осетљивих компоненти
Екцеллент Сеалинг
Ефикасно попуњава површинске празнине како би се спречило цурење вакуума
Одржава константну снагу усисавања за поуздано руковање неравним радним предметима
Разне опције
Компатибилан са роботским рукама и аутоматизованим системима за руковање
Погодно за малу електронику, штампане плоче, ливене компоненте и хардверске делове
Цомпацт Десигн
Конструкција која штеди простор омогућава интеграцију у уске производне линије
Идеално за станице са ограниченим простором за инсталацију
Доступни обрасци
Доступан у равним и текстурираним варијантама које одговарају различитим захтевима површине
Прилагодљив различитим апликацијама аутоматизације са прецизним потребама руковања
Диаметер Ранге
Нуди се у φ6мм, φ8мм, φ10мм и φ15мм
Пружа флексибилност за широк спектар малих и неправилних радних комада
ФАК
За шта се користе ЗП2 сунђери јастучићи?
Спужвасте вакуумске усисне чаше ЗП2 су идеалне за хватање неравних, текстурираних или неправилних радних комада у аутоматизованим системима, који се обично користе у електроници, бризгању и руковању малим металним деловима.
Које величине и облици су доступни?
Долазе у пречникима φ6мм, φ8мм, φ10мм и φ15мм са равним или текстурираним облицима, дизајнирани за компактну интеграцију у роботске руке и аутоматизоване производне линије.
Како да одаберем праву величину?
Изаберите чашу која одговара површини и тежини радног комада, обезбеђујући довољан контакт са вакуумом и компатибилност са вашим системом аутоматизације.
Који је типични капацитет оптерећења?
Оптерећење зависи од величине чаше, типа површине и извора вакуума; мање чаше одговарају лаким компонентама, док веће чаше од φ15 мм могу да поднесу нешто теже или неравне делове.
Када треба да их заменим?
Замените чаше ако има видљивог хабања, пукотина или деформација, или ако вакуумско приањање постане нестабилно, обезбеђујући поуздано и безбедно руковање.

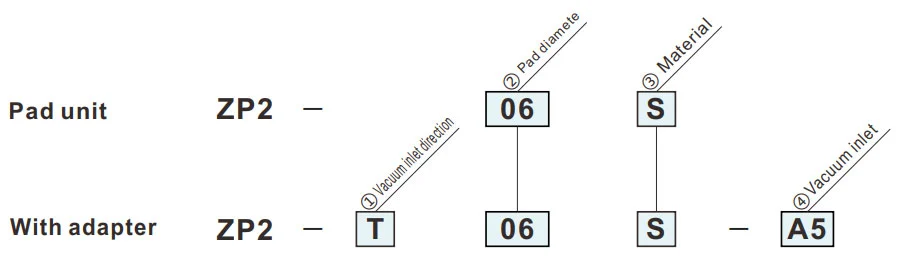

Како наручити
- За адсорпцију радних комада са избочинама.
| ①Смер усисног улаза | |
| T | Вертицал |
| ②Пречник јастучића (мм) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Материјал | |
| S | ЦР сунђер (са двостраном траком) |
| ④Улаз за вакуум | |
| А5 | М5к0,8 (мушки) |
| Б5 | М5к0,8 (женски) |
Димензије (мм)
Зелени симбол су прилагођени модели.
S
Спужваста подлога
| Модел | øА | øБ | ||
|
② Пад диа. |
③ Пад Материјал |
|||
| ЗП2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Модел за упућивање: ЗП2-06С
Димензије за монтажу адаптера
|
Применљива подлога: 06С
|
Применљива подлога: 08С
|
|
Применљива подлога: 10С
|
Применљива подлога: 15С
|
ЗП2-Т
Вертицал
А5
| Модел | øА | øБ | øЦ | D | E | L | Адаптер | ||||
|
① Вакуум улазни правац |
② Пад диа. |
③ Пад Материјал |
④ Вакуум улаз |
||||||||
| ЗП2 | T | 06 | S | А5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ЗП2А-С02П |
| 08 | 8 | 4 | 2.5 | 8 | ЗП2А-С03П | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ЗП2А-С04П | |||||
| 15 | 15 | 10 | 15 | ЗП2А-С05П | |||||||
Модел за упућивање: ЗП2-Т06С-А5

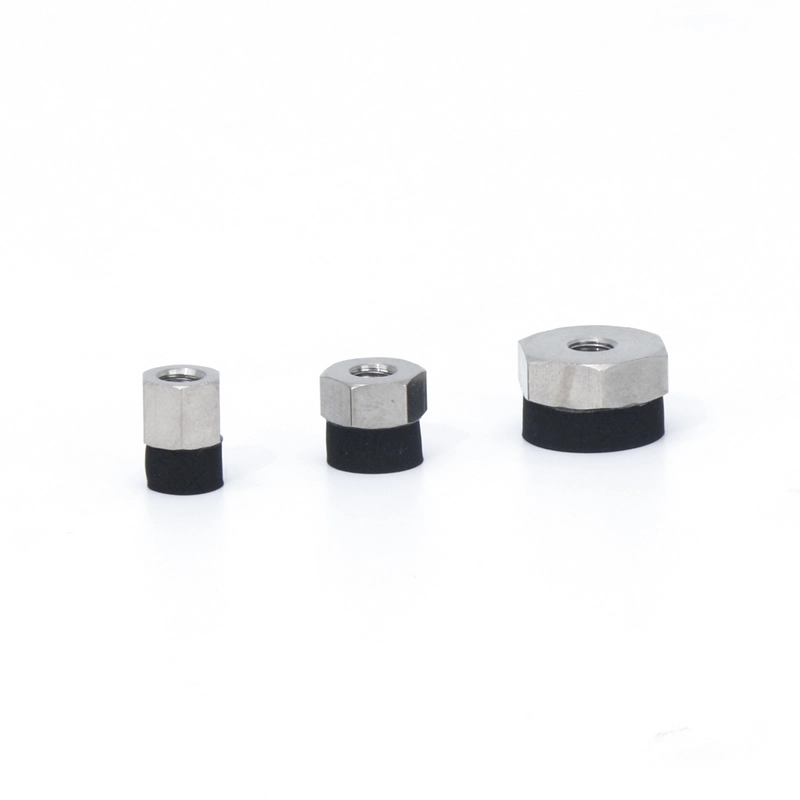

ЗП2-Т
Вертицал
Б5
| Модел | øА | øБ | øЦ | E | L | Адаптер | ||||
|
① Вакуум улазни смер |
② Пад диа. |
③ Пад Материјал |
④ Вакуум улаз |
|||||||
| ЗП2 | T | 06 | S | Б5 | 6 | 3 | 1.5 | 7 | 12 | ЗП2А-С12 |
| 08 | 8 | 4 | 2.5 | 8 | ЗП2А-С13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ЗП2А-С14 | ||||
| 15 | 15 | 10 | 15 | ЗП2А-С15 | ||||||
Модел за упућивање: ЗП2-Т06С-Б5
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
