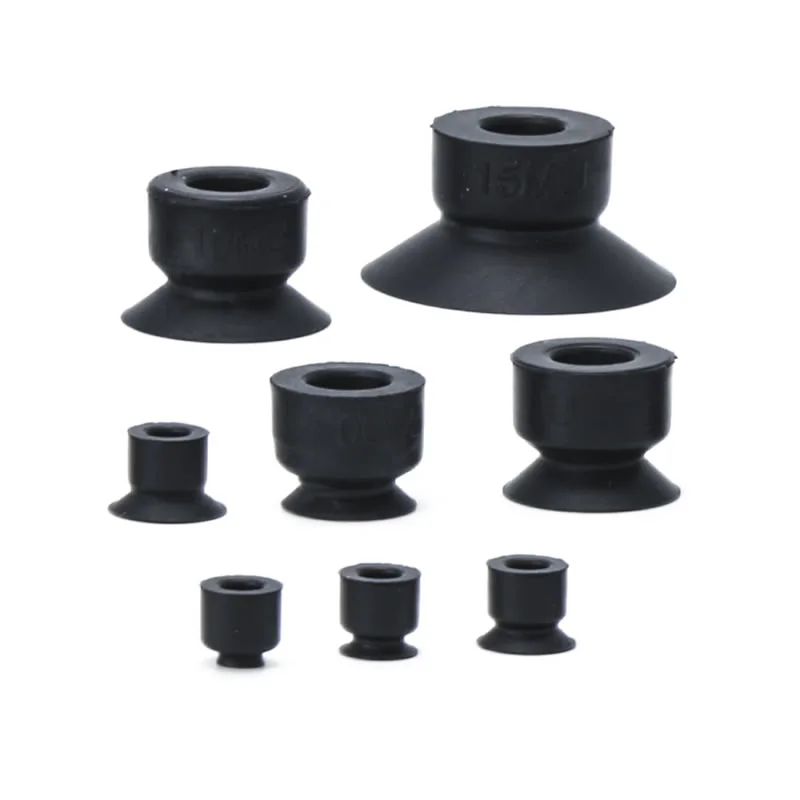

Кратке вакуумске усисне чаше ЗП2-МУ
Као водећи произвођач у Кини, наша фабрика нуди прилагођене кратке вакуумске усисне чаше ЗП2-МУ (ø2-15мм). Садржи низак профил за уске просторе и антистатички силикон. Користећи увезене силикон, НБР и антистатичке материјале, у комбинацији са компонентама од потпуно нерђајућег челика, овај производ је погодан за употребу у индустрији литијумских батерија и полупроводника.
Кликните и започните избор
》Повратак на информације о производу
Кратке вакуумске усисне чаше ЗП2-ЕУ
ЗП2 серија кратког типа вакуум јастучића
ЗП2-Т серија са адаптером кратког типа вакуум јастучића
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Вакумске усисне чаше кратког типа ЗП2-МУ су дизајниране са компактном структуром и обезбеђују стабилну, поуздану адсорпцију.
Карактеристике производа:
Ова нископрофилна усисна чаша је идеална за инсталације са ограниченим простором. Његова равна контактна површина обезбеђује блиско пристајање на радни предмет, пружајући конзистентно усисавање док минимизира деформацију - што га чини веома погодним за задатке прецизног руковања. Одабрани модели нуде антистатичка својства, испуњавајући захтеве осетљивих окружења као што је производња електронике.
Спецификације:
Доступан у широком распону малих пречника, укључујући φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 и φ15, погодан за руковање малим и лаким компонентама.
Материјали:
Опције укључују НБР (нитрилна гума), увезени силикон и антистатички силикон, што омогућава флексибилан избор на основу температуре, отпорности на хабање и електростатичке заштите.
Опције везе:

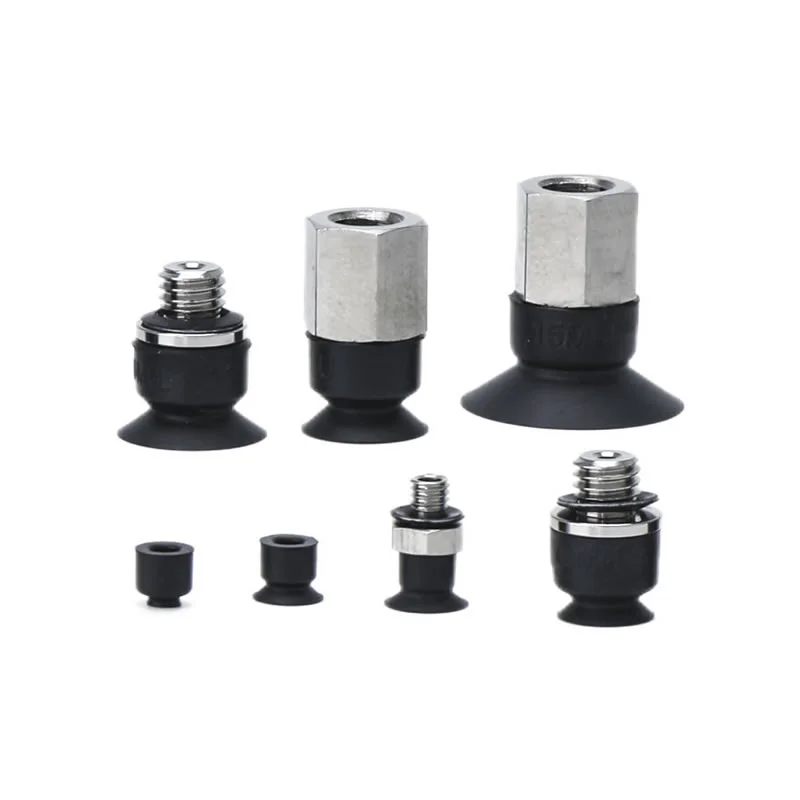

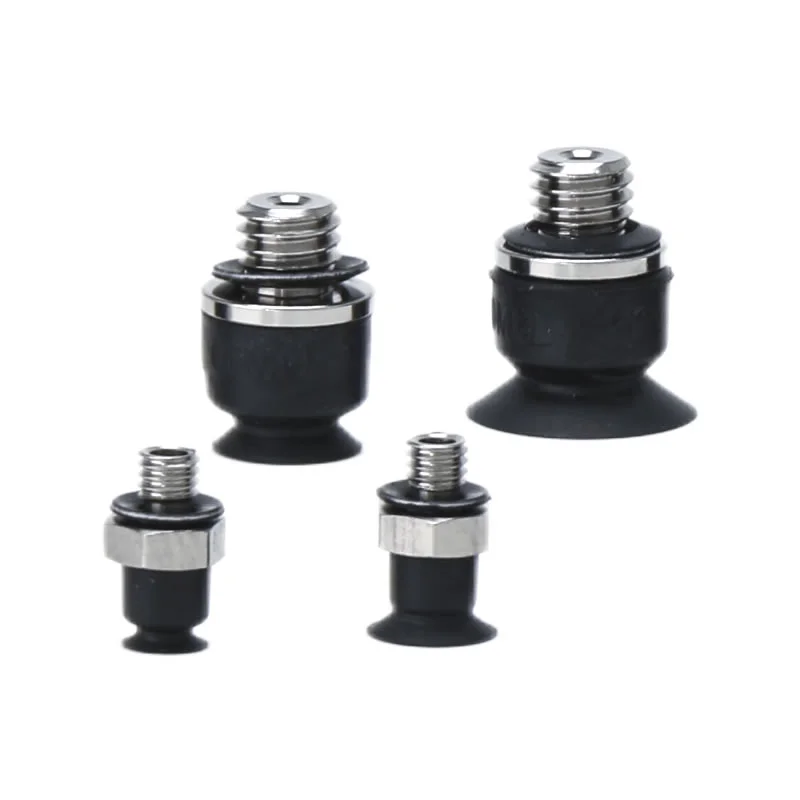

Кратке вакуумске усисне чаше ЗП2-МУ подржавају вишеструке конфигурације за монтажу, укључујући спољне навоје (А3) и унутрашње навоје (Б5), обезбеђујући лаку интеграцију у широк спектар система опреме.
ФАК
Шта је тип "МУ" у ЗП2?
Тип "МУ" се односи на мини, ултра-компактан (микро) дизајн у оквиру ЗП2 серије.
Веома мали пречници (φ2–φ15) за прецизно руковање
Структура ниског профила за уске просторе за инсталацију
Оптимизовано за лагане радне комаде мале величине
Цоммаелец производи кратке вакуумске усисне чаше ЗП2-МУ са стабилном димензионалном тачношћу, обезбеђујући доследне перформансе у системима високе прецизности.
Које су кључне предности ЗП2-МУ?
Компактна величина: идеално за густе распореде и ограничен простор
Стабилна адсорпција: раван дизајн обезбеђује поуздано заптивање на малим деловима
Прецизно руковање: минимизира деформацију током подизања и постављања
Флексибилност материјала: НБР, силикон и антистатичке опције доступне
Висока конзистентност: Цоммаелец-ова контролисана производња обезбеђује уједначен квалитет у масовној употреби
Које су апликације?
Електронска индустрија: чипови, мале компоненте, руковање ПЦБ-ом (доступне антистатичке опције)
Прецизне монтажне линије: мали пластични или метални делови
Аутоматизација паковања: лагани артикли и брзи циклуси
Руковање микрокомпонентама: где су простор и тачност критични

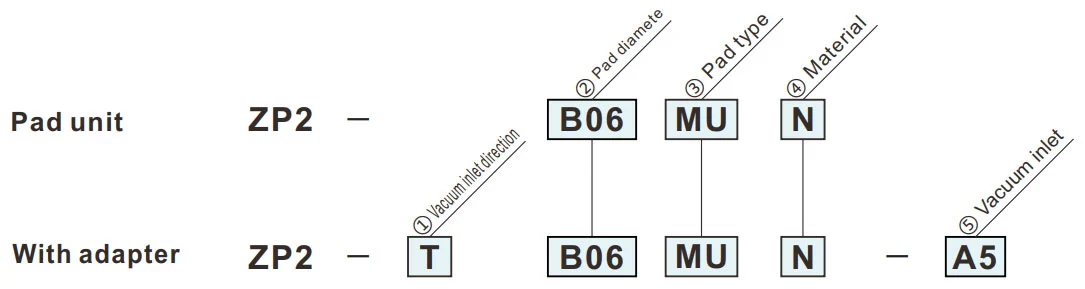

Како наручити
- Уштеда простора у правцу висине.
| ①Смер усисног улаза | |
| T | Вертицал |
| ③Тип подметача | |
| МУ | Равни тип |
|
⑤ Улаз за вакуум
② Пречник јастучића (мм)
|
Б02 | Б035 | Б04 | Б05 | Б06 | Б08 | Б10 | Б15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| А3 | М3к0,5 (мушки) | ● | ● | ● | ● | — | — | — | — |
| Х5 | М5к0,8 (мушки) | — | — | — | — | ● | ● | ● | ● |
| Б5 | М5к0,8 (женски) | — | — | — | — | ● | ● | ● | ● |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
Димензије (мм)
Зелени симбол су прилагођени модели.
МУ
Равни тип
| Модел | øА | øБ | øЦ | D | øЕ | øФ | øГ | H | Y | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материа |
||||||||||
| ЗП2 | Б02 | МУ |
N S U F ГН ГС |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| Б035 | 3.5 | 3.8 | ||||||||||
| Б04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| Б05 | 5 | 5.8 | ||||||||||
| Б06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| Б08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| Б10 | 10 | 10.6 | ||||||||||
| Б15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Модел за упућивање: ЗП2-Б035МУН
Димензије за монтажу адаптера
Применљива подлога: Б02МУ/Б035МУ/Б04МУ/Б05МУ
Применљива подлога: Б06МУ/Б08МУ/Б10МУ/Б15МУ

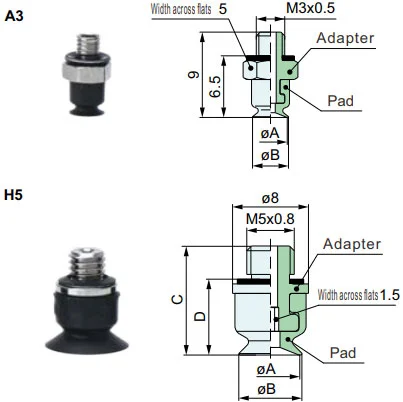

ЗП2-Т
Вертицал
А3,Х5
| Модел | øА | øБ | C | D | Адаптер | |||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
||||||
| ЗП2 | T | Б02 | МУ |
N S U F ГН ГС |
А3 | 2 | 2.4 | — | — | ЗП2А-М01П |
| Б035 | 3.5 | 3.8 | ||||||||
| Б04 | 4 | 4.8 | ||||||||
| Б05 | 5 | 5.8 | ||||||||
| Б06 | Х5 | 6 | 6.7 | 11.5 | 8 | ЗП2А-М02П | ||||
| Б08 | 8 | 8.8 | 12 | 8.5 | ||||||
| Б10 | 10 | 10.6 | ||||||||
| Б15 | 15 | 15.6 | 13 | 9.5 | ||||||
Модел за упућивање: ЗП2-ТБ10МУГС-Х5
ЗП2-Т
Вертицал

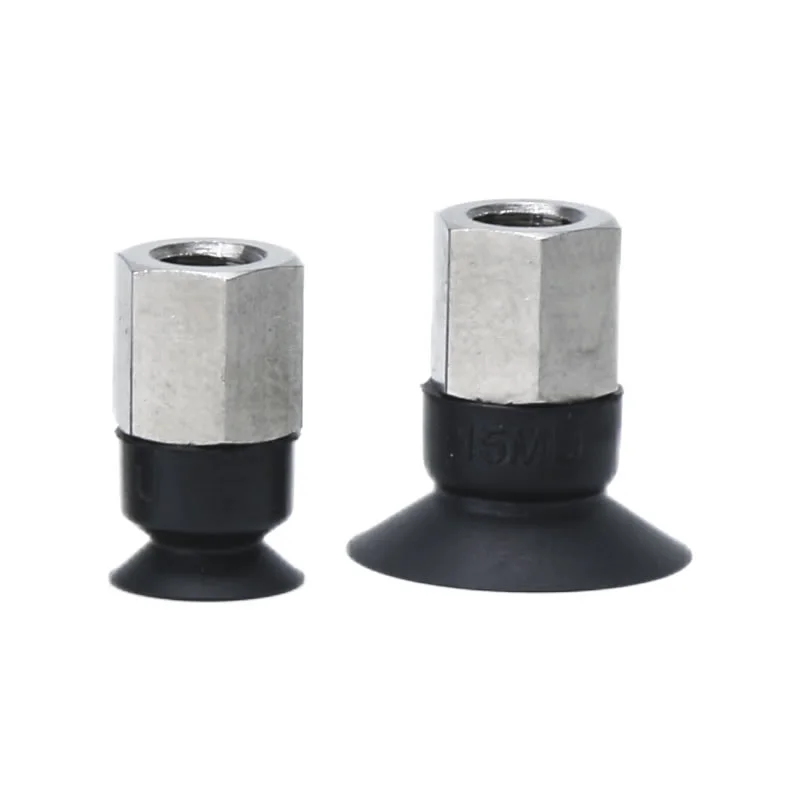

Б5
| Модел | øА | øБ | C | D | Адаптер | |||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
||||||
| ЗП2 | T | Б06 | МУ |
N S U F ГН ГС |
Б5 | 6 | 6.7 | 14.5 | 6.5 | ЗП2А-М04 |
| Б08 | 8 | 8.8 | 15 | 7 | ||||||
| Б10 | 10 | 10.6 | ||||||||
| Б15 | 15 | 15.6 | 16 | 8 | ||||||
Модел за упућивање: ЗП2-ТБ10МУГС-Б5
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
