Кратке вакуумске усисне чаше ЗП2-ЕУ
Као водећи произвођач у Кини, наша фабрика нуди прилагођене кратке вакуумске усисне чаше ЗП2-ЕУ (пречника ø2–15 мм). Са ултра танким, равним профилом, ова серија је посебно дизајнирана за употребу у скученим просторима. Коришћењем висококвалитетног антистатичког силиконског материјала, Цоммаелец испоручује професионално решење које обезбеђује стабилне перформансе усисавања без бора. Одржавамо готову залиху спецификација навоја А5/Х5 и фитинга од нерђајућег челика, што ову серију чини идеалним избором за примену у производњи електронике и производним линијама литијум-јонских батерија.
Кликните и започните избор
》Повратак на информације о производу
Кратке вакуумске усисне чаше ЗП2-ЕУ
ЗП2 серија кратког типа вакуум јастучића
ЗП2-Т серија са адаптером кратког типа вакуум јастучића
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс

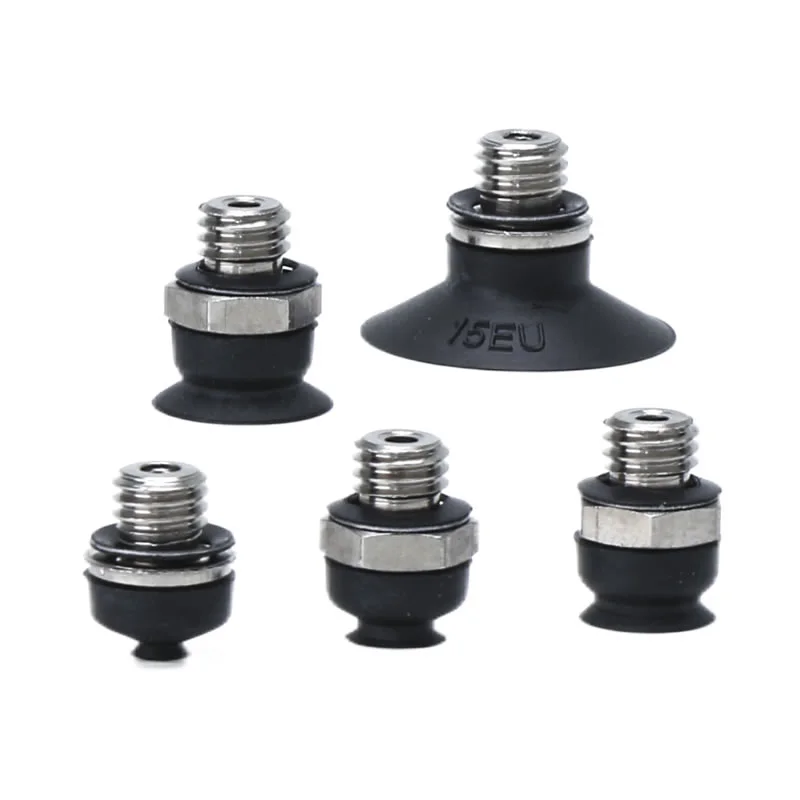

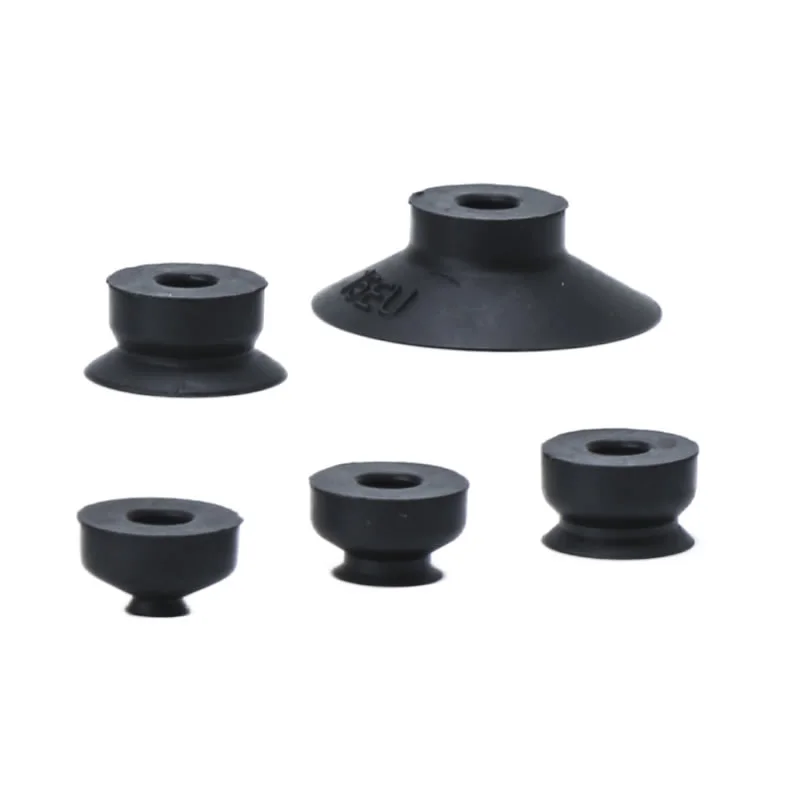

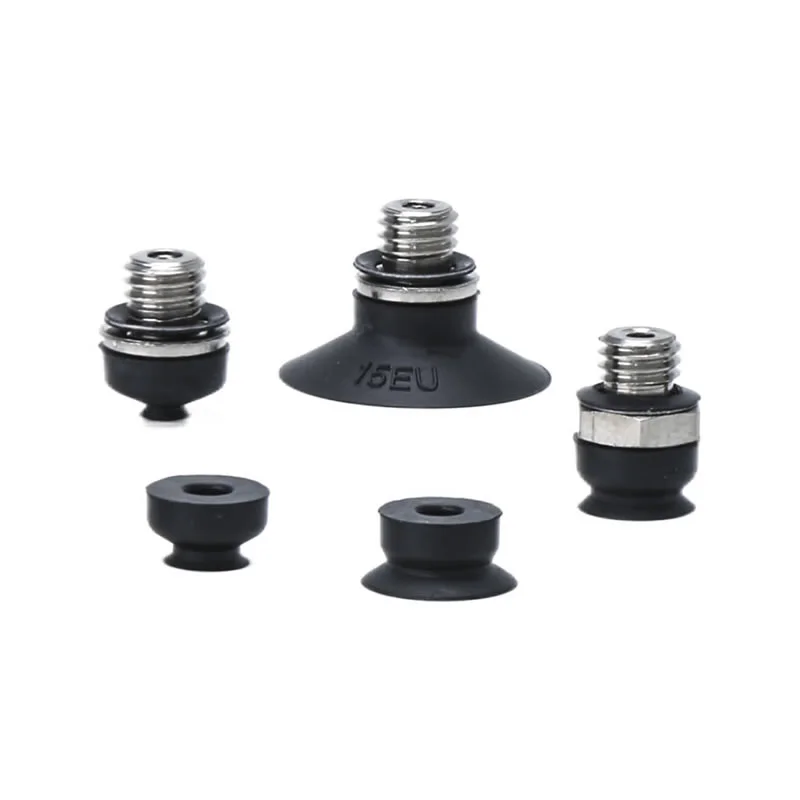

Кратке вакуумске усисне чаше ЗП2-ЕУ производи Зхејианг Цомма Елецтриц Цо., Лтд.; ми смо један од водећих произвођача и добављача у Кини. ЗП2 ЕУ нископрофилна равна усисна чаша има карактеристике мале запремине и стабилне адсорпције.
Карактеристике производа:Ова компактна усисна чаша има низак профил за дизајн који штеди простор, идеалан за уске просторе. Његова равна површина обезбеђује добро приањање уз површине радног предмета, пружајући стабилно приањање док ефикасно спречава деформацију током рада, што га чини савршеним за прецизно руковање. Одабрани модели укључују антистатичке могућности, испуњавајући оперативне захтеве осетљивих окружења као што је електронска индустрија.
Спецификације:Кратке вакуумске усисне чаше ЗП2-ЕУ доступне су у различитим пречницима, укључујући φ2, φ4, φ6, φ8 и φ15.
Материјали вакуумске чаше:Обично коришћени материјали укључују нитрилну гуму (ННБР), увезени силикон и антистатичку силиконску гуму, при чему је сваки материјал прилагођен специфичним радним окружењима и захтевима делова.
Опције повезивања:Доступан у различитим типовима укључујући спољни навој (А5) и спољашњи навој (Х5).
ФАК
Које су величине доступне?
Вакумски усисни чепови кратког типа ЗП2-ЕУ су обично доступни у стандардним пречницима као што су φ40, φ50, φ63, φ80, φ100 и φ125.
Мање величине: погодно за компактну опрему и лаке делове
Веће величине: обезбеђују јаче усисавање за веће радне предмете
Цомма фабрика одржава стабилне залихе и такође подржава прилагођене величине на основу захтева пројекта.
Шта је "кратки тип"?
„Кратки тип“ се односи на нископрофилну, компактну структуру:
Смањена укупна висина за инсталације са ограниченим простором
Бржи одзив у системима велике брзине пицк-анд-плаце
Боља стабилност када се монтира у уске роботске или аутоматизоване поставке
Овај дизајн је посебно користан тамо где је простор за инсталацију ограничен, али перформансе не могу бити угрожене.
Која је разлика између ЕУ и других типова ЗП2?
ЗП2-ЕУ (кратки тип): компактнији, оптимизован за опрему у европском стилу и распореде који штеде простор
Стандардни ЗП2: више опште намене, са ширим структурним конфигурацијама
ЕУ тип се често фокусира на компактност, стандардизоване интерфејсе и брзу интеграцију
Цомма обезбеђује компатибилност и доследан квалитет у различитим конфигурацијама како би се задовољиле различите потребе тржишта.
Како су монтирани?
Кратке вакуумске усисне чаше ЗП2-ЕУ подржавају флексибилне опције монтирања:
Спојеви са унутрашњим или спољашњим навојем
Компатибилан са адаптерима и носачима бафера
Опције вертикалног или бочног вакуумског порта
Зашто изабрати зарез?
Снажне могућности истраживања и развоја:Професионални тим подржава прилагођена решења за различите потребе аутоматизације
Снабдевање на једном месту:Широк асортиман производа поједностављује набавку и интеграцију система
Флексибилно прилагођавање: The dimensions, materials, and structure of Short-type Vacuum Suction Cups ZP2-EU can all be customized according to your specific requirements.
Брзи одговор:Брза техничка подршка и испорука од поузданог

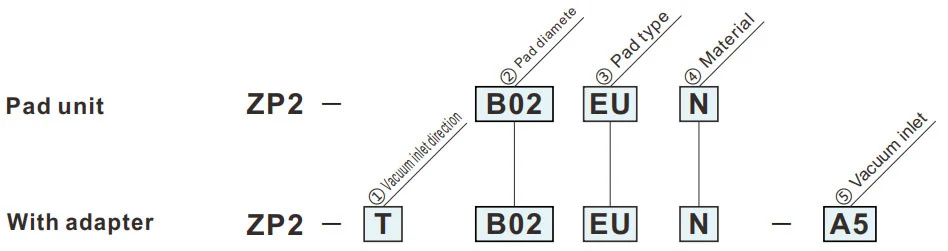

Како наручити
- Уштеда простора у правцу висине.
| ①Смер усисног улаза | |
| T | Вертицал |
| ③Тип подметача | |
| ЕУ | Равни тип |
| ②Пречник јастучића (мм) | |
| Б02 | ø2 |
| Б04 | ø4 |
| Б06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑤Улаз за вакуум | |
| А5 | М5к0.8 (Шестоугао О.Д.) |
| Х5 | М5к0.8 (шестоугаона глава утичнице) |
Димензије (мм)
Зелени симбол су прилагођени модели.
ЕУ
Равни тип
| Модел | øА | øБ | øЦ | D | Y | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
||||||
| ЗП2 | Б02 | ЕУ |
N S U F ГН ГС |
2 | 2.6 | 1.2 | 4 | 0.5 |
| Б04 | 4 | 4.8 | 1.5 | |||||
| Б06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Модел за упућивање: ЗП2-Б02ЕУС
Димензије за монтажу адаптера
ЗП2-Т
Вертицал
А5
| Модел | øА | øБ | øЦ | D | E | Y | Адаптер | |||||
|
① Вакуум улазни смер |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
||||||||
| ЗП2 | T | Б02 | ЕУ |
N S U F ГН ГС |
А5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ЗП2А-З01П |
| Б04 | 4 | 4.8 | 1.5 | |||||||||
| Б06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Модел за упућивање: ЗП2-ТБ06ЕУГС-А5
ЗП2-Т
Вертицал
Х5
| Модел | øА | øБ | øЦ | D | E | Y | Адаптер | |||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
||||||||
| ЗП2 | T | Б02 | ЕУ |
N S U F ГН ГС |
Х5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ЗП2А-З02П |
| Б04 | 4 | 4.8 | 1.5 | |||||||||
| Б06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Модел за упућивање: ЗП2-ТБ06ЕУГС-Х5
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
