Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Овалне вакуумске усисне чаше ЗП2
Као водећи произвођач у Кини, наша фабрика нуди прилагођене овалне вакуумске усисне чаше ЗП2 за витке радне предмете у скученим просторима. Доступно у 12 спецификација (нпр. 3,5×7 до 8×30 мм), ово решење директно од добављача обезбеђује уједначен притисак и стабилност пријањања. Са опционим пуферима од 6-50 мм и антистатичким материјалима, идеалан је за ПЦБ, батерије и линије за паковање велике брзине.
Кликните и започните избор
》Повратак на информације о производу
Овалне вакуумске усисне чаше ЗП2
ЗП2 серија овалне вакуумске јединице
ЗП2-Т серија са овалним усисивачем адаптера
ЗП2-Т серија са пуфер овалним вакуум јастучићем
ЗП2-Р серија са овалним усисивачем адаптера
ЗП2-Р серија са пуферским овалним вакуум јастучићем
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Као водећи произвођач у Кини, наша фабрика обезбеђује прилагођена решења за овалне вакуумске усисне чаше ЗП2 прилагођена ригорозним захтевима сектора електронике и аутомобила. Било да сте добављач великог обима или крајњи корисник, наша ЗП2 овална серија пружа поузданост потребну за прецизно руковање.
Кључне техничке карактеристике и спецификације
1. Широк спектар спецификација
Да бисмо осигурали савршено пристајање за сваки витки радни предмет, нудимо 12 стандардних спецификација за овалне вакуумске усисне чаше ЗП2:
Компактне величине:3,5×7, 4×10, 5×10, 6×10 мм.
средње дужине:4×20, 5×20, 6×20, 8×20 мм.
Проширени досег:4×30, 5×30, 6×30, 8×30 мм.
2. Изврсност материјала специфичне за индустрију
Користимо материјале високог квалитета који одговарају вашем радном окружењу:
Висококвалитетни силикон и НБР:За задатке опште намене и високе температуре.
Антистатички (ЕСД) материјали:Неопходан за руковање ПЦБ-ом и полупроводницима.
Прибор од потпуно нерђајућег челика:Специјализоване конфигурације оптимизоване за индустрију литијумских батерија.
Основне предности и главне карактеристике
Оптимизовано за ограничене просторе:Уски профил овалних вакуумских усисних чаша ЗП2 омогућава густо бирање на пренатрпаним штампаним плочама или уским профилима за паковање где кружне чаше једноставно не могу да стану.
Побољшана стабилност хватања:Издужено усисно подручје пружа већи „отисак“ на витким предметима као што су цеви или заптивне траке, значајно смањујући ризик од нагињања или клизања радног предмета.
Флексибилна инсталација:Подржава и вертикалне и бочне вакуумске улазе. Свака шоља се може упарити са адаптером или држачем за тампон (ход од 6 мм до 50 мм) да би се ублажио удар на ломљиве површине.
Директно фабричко снабдевање:Наша фабрика са седиштем у Кини одржава велику количину производа на залихама, обезбеђујући кратко време испоруке и конкурентне цене за глобалне набавке.
Типични сценарији примене
Електроника и полупроводници:Монтажа ПЦБ-а, израда флексибилних штампаних плоча и позиционирање електрода батерије.
Аутомобилски делови:Овалне вакуумске усисне чаше ЗП2 се често користе за руковање и монтажу заптивних трака, издужених украсних делова и пластичних профила.
Паковање и логистика:Етикетирање великом брзином, заптивање картона и сортирање издужених паковања.

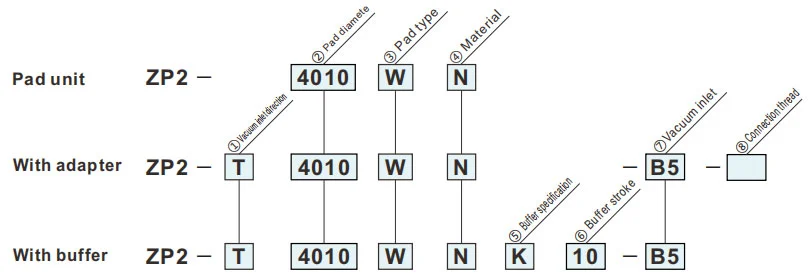

Како наручити
- За радне комаде са ограничењима на адсорпционој површини.
| ①Смер усисног улаза | ⑦Улаз за вакуум | ⑧Навој за повезивање | ||
| T | Вертицал |
|
Б5 |
— |
|
Б50406 |
— | ||
| R | Латерални |
|
0406 |
Б5 |
|
0406 |
А5 |
||
|
0406 |
— | ||
| ②Величина подлоге | |
| 3507 | 3,5 к7 |
| 4010 | 4 к10 |
| 5010 | 5 к10 |
| 6010 | 6 к10 |
| 4020 | 4 к20 |
| 5020 | 5 к20 |
| 6020 | 6 к20 |
| 8020 | 8 к20 |
| 4030 | 4 к30 |
| 5030 | 5 к30 |
| 6030 | 6 к30 |
| 8030 | 8 к30 |
| ③Тип подметача | |
| W | Овал |
| ⑦Улаз за вакуум | |
| Б5 | М5к0,8 (женски) |
| 04 | ø4Уградња једним додиром |
| 06 | ø6 Уградња једним додиром |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑤ Спецификација бафера | |
| K | Неротирајући |
| ⑥Ход пуфера | |
| 10 | 10мм |
| 20 | 20мм |
| 30 | 30мм |
| 40 | 40мм |
| 50 | 50мм |
| ⑧Навој за повезивање | |
| А5 | М5к0,8 (мушки) |
| Б5 | М5к0,8 (женски) |
Димензије (мм)
Зелени симбол су прилагођени модели.
ПП
Тип коцке
| Модел | A | B | C | D | øЕ | Y | |||
|
② Пад Величина |
③ Пад тип |
④ Пад Материјал |
|||||||
| ЗП2 | 3507 | W |
N S U F ГН ГС |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Модел за упућивање: ЗП2-4030ВС
Димензије за монтажу адаптера
Применљива подлога: 3507В/4010В/5010В/6010В
Применљива подлога: 4020В/5020В/6020В/8020В
Применљива подлога: 4030В/5030В/6030В/8030В
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
