Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).

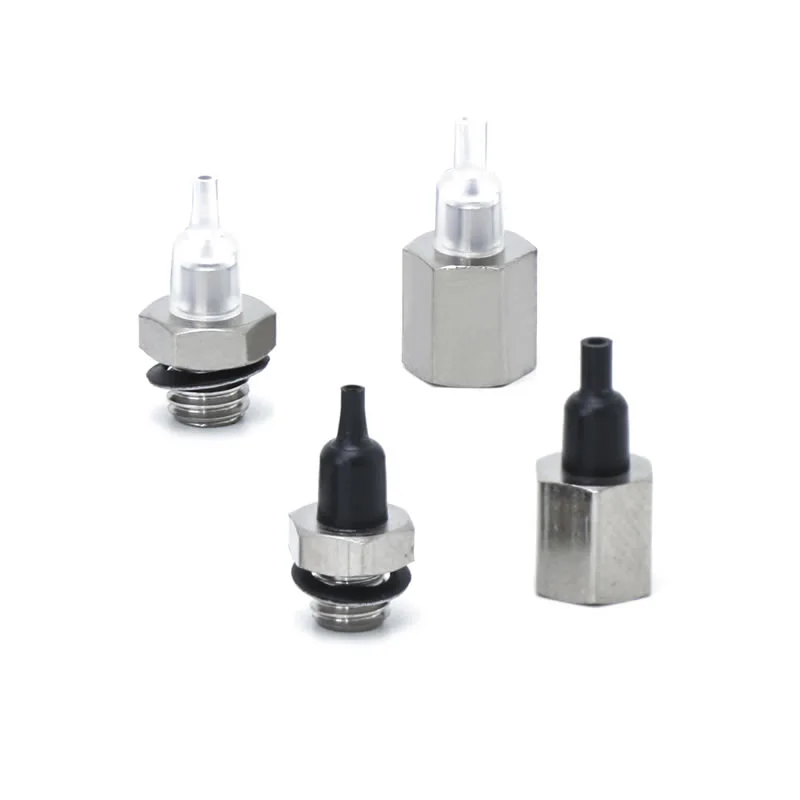

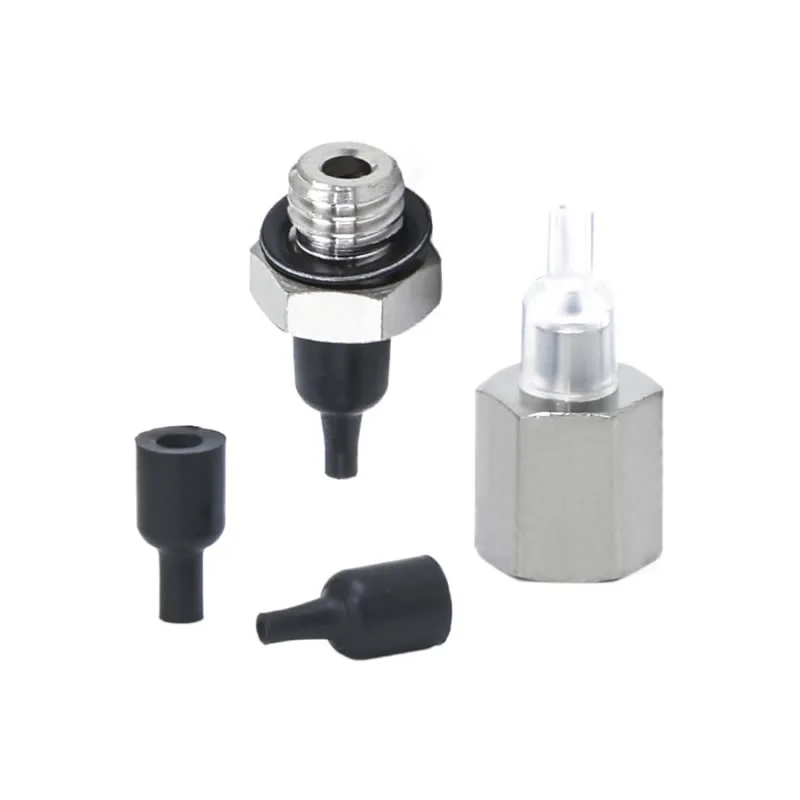

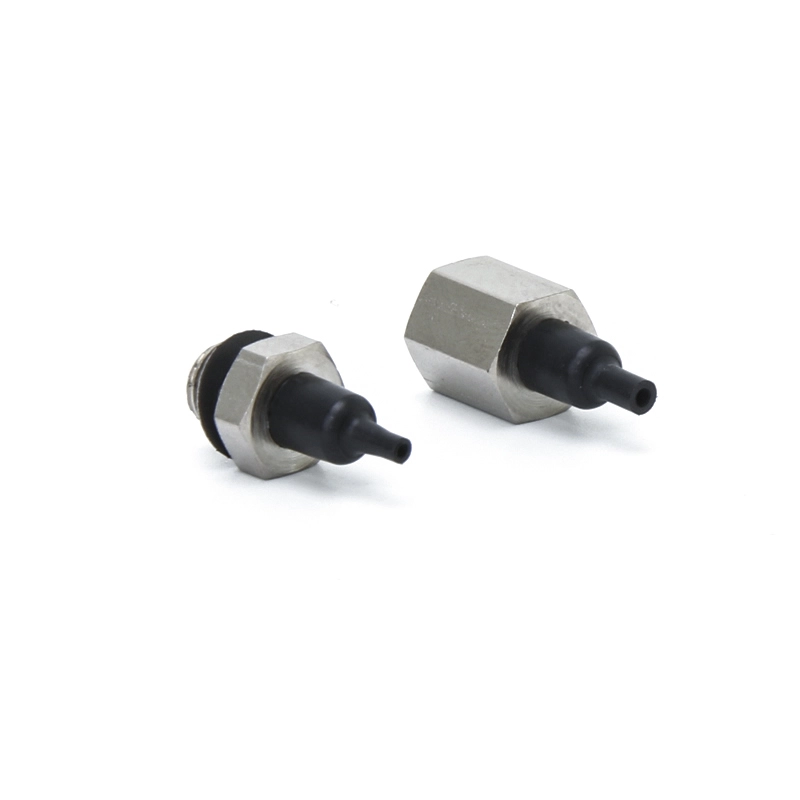

Вакуумске усисне чашице млазнице ЗП2
Као водећи произвођач у Кини, наша фабрика нуди прилагођене вакуумске усисне чаше ЗП2 за милиметарске обрадке. Са ултра-компактним пречником ø0,8 мм-ø1,1 мм и интегрисаном млазницом која штеди простор, ово решење директно од добављача је идеално за чипове и микро сочива. Имамо антистатичке делове и делове од потпуно нерђајућег челика за индустрију електронике и литијумских батерија.
Кликните и започните избор
》Повратак на информације о производу
Вакуумске усисне чашице млазнице ЗП2
ЗП2 Сериес Вацуум Пад Унит
ЗП2-Т серија са вакуумском јастучићем са адаптером
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Као део категорије ултра-минијатурних усисних јастука, ове вакуумске усисне чаше ЗП2 имају стандардне пречнике од ø8мм и ø1.1мм, што представља један од најмањих модела у серији ЗП2. Компатибилни су са ултра-малим радним комадима мерних димензија у милиметарској скали. Компактни дизајн млазнице интегрише кратки интерфејс млазнице директно у тело јастучића, елиминишући потребу за додатним адаптерима и значајно смањујући простор за инсталацију. Усисни крај користи дизајн заптивне усне са уским ивицама који обезбеђује чврст контакт са површинама микрообратка, гарантујући оптимално вакуумско заптивање.
Типичне апликације укључују
1.Склоп чипа, микроотпорници/кондензатори и ПЦБ микро лемљене компоненте руковање у електронској производњи.
2. Индустрија полупроводника:руковање прецизним компонентама без прашине као што су полупроводничке плочице и микро-сензори.
3. Прецизни хардвер:аутоматизовано пуњење ултра-компактних компоненти укључујући микро завртње, металне опруге и минијатурне лежајеве.
4.Оптички уређаји:прецизно хватање и позиционирање оптичких компоненти као што су минијатурна сочива и конектори за оптичка влакна.
ФАК
За шта се користе СМЦ ЗП2 јастучићи за млазнице?
Вакуумске усисне чашице млазнице ЗП2 се обично користе у системима вакуум ејектора за брзе операције преузимања и постављања.
Интегрисан са млазницама за стварање вакуума директно на шољи
Погодно за аутоматизацију велике брзине и роботско руковање
Широко се користи за мале делове, материјале за паковање и лаке компоненте
Цоммаелец обезбеђује чаше стабилног квалитета компатибилне са сличним дизајном система, обезбеђујући поуздане перформансе у континуираној производњи.
Како одабрати прави дизајн усисне чаше?
Избор треба да буде заснован на стварним условима рада:
Површина радног предмета: глатка → равна; нераван → тип меха
Тежина и величина: тежи делови захтевају веће пречнике
Окружење: висока температура или хемикалије → изаберите силикон или ФКМ
Брзина циклуса: линије велике брзине имају користи од лаганог дизајна који реагује
Цоммаелец подржава прилагођена решења, помажући да се материјали, величине и структуре уклопе у специфичне апликације.
Који су главни типови подлога у ЗП2 серији?
Равни тип: максимална површина контакта за глатке површине
Раван са ребрима: боље заптивање на благо грубим површинама
Тип меха: прилагођава се неравним површинама и обезбеђује амортизацију

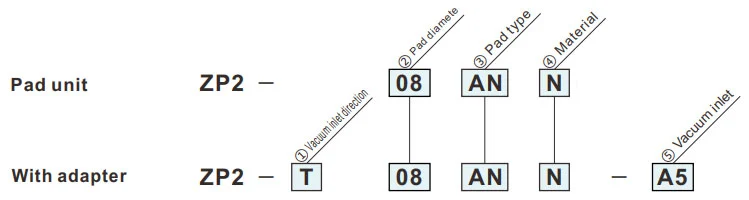

Како наручити
- За адсорпцију малих компоненти (као што су ИЦ чипови)
| ①Смер усисног улаза | |
| T | Вертицал |
| ②Пречник јастучића (мм) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③Тип подметача | |
| АН | Млазница |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑤Улаз за вакуум | ||
| А4 | Женски конац | М4 к0.7 М5 к0,8 |
| А5 | ||
| Б4 | Мушки конац | М4 к0.7 |
| Б5 | М5 к0,8 | |
Димензије (мм)
Зелени симбол су прилагођени модели.
АН
Подлога за млазнице
| Модел | øЦ | øД | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
|||
| ЗП2 | 08 | АН |
N S U F ГН ГС |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Модел за упућивање: ЗП2-11АНН
Димензије за монтажу адаптера
ЗП2-Т
Вертицал
А4,А5
| Модел | A | B | øЦ | øД | E | Адаптер | |||||
|
① Вакуум улазни смер |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
|||||||
| ЗП2 | T | 08 | АН |
N S U F ГН ГС |
А4 | 12.2 | 9.5 | 1.6 | 0.8 | М4 к0.7 | ЗП2А-АН-А4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | А5 | 14.5 | 11 | 1.6 | 0.8 | М5 к0,8 | ЗП2А-АН-А5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модел за упућивање: ЗП2-Т11АНН-А5
ЗП2-Т
Вертицал
А4,А5
| Модел | A | B | øЦ | øД | E | Адаптер | |||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
|||||||
| ЗП2 | T | 08 | АН |
N S U F ГН ГС |
Б4 | 14 | 4.5 | 1.6 | 0.8 | М4 к0.7 | ЗП2А-АН-Б4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | Б5 | 15.5 | 5 | 1.6 | 0.8 | М5 к0,8 | ЗП2А-АН-Б5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модел за упућивање: ЗП2-Т11АНГН-Б5
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
