Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).

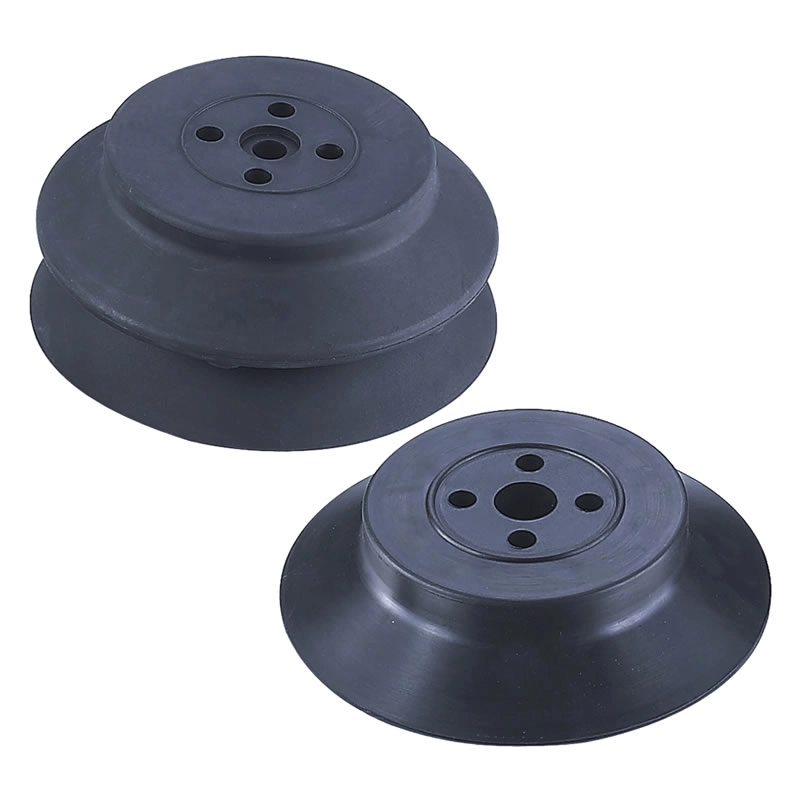

Вакуумске усисне чашице високе чврстоће ЗП2
Као водећи кинески произвођач, наша фабрика нуди прилагођене вакуумске усисне чаше високе чврстоће ЗП2 (Ø150-250мм) за тешке задатке. Са дизајном љуљања за нагнуте површине и НБР/силиконским/антистатичким опцијама, овај алат директно од добављача обезбеђује стабилну адсорпцију и ублажавање удара.
Кликните и започните избор
》Повратак на информације о производу

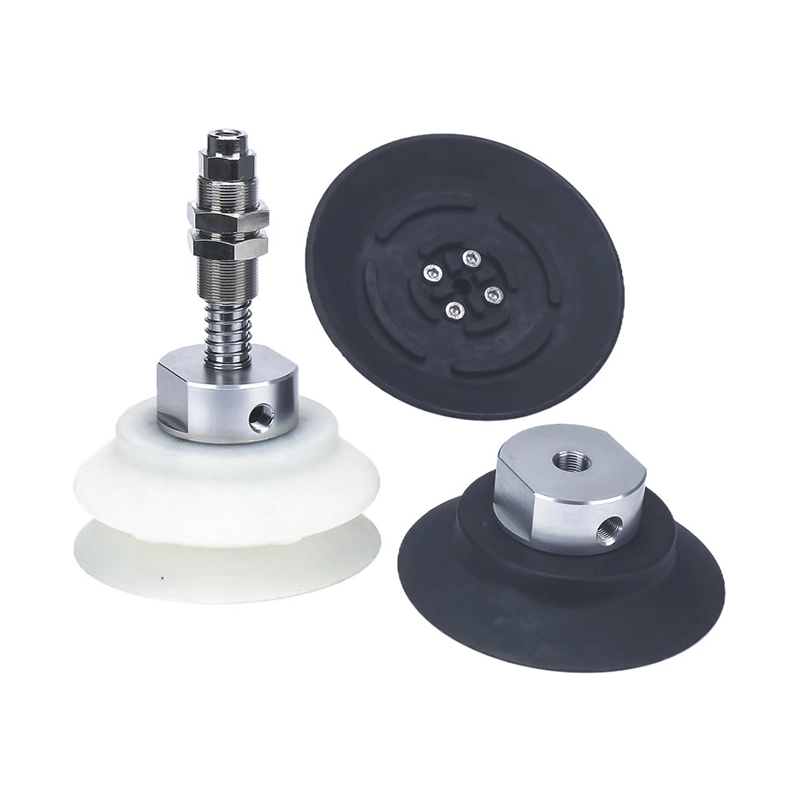

Вакуумске усисне чашице високе чврстоће ЗП2
ЗП2 серија подлога за тешке услове рада

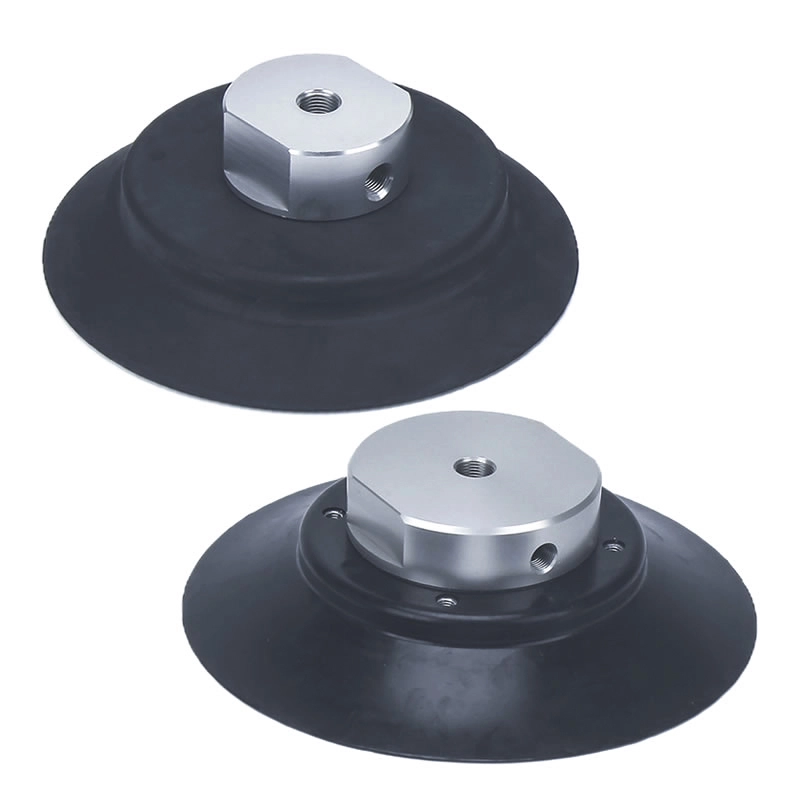

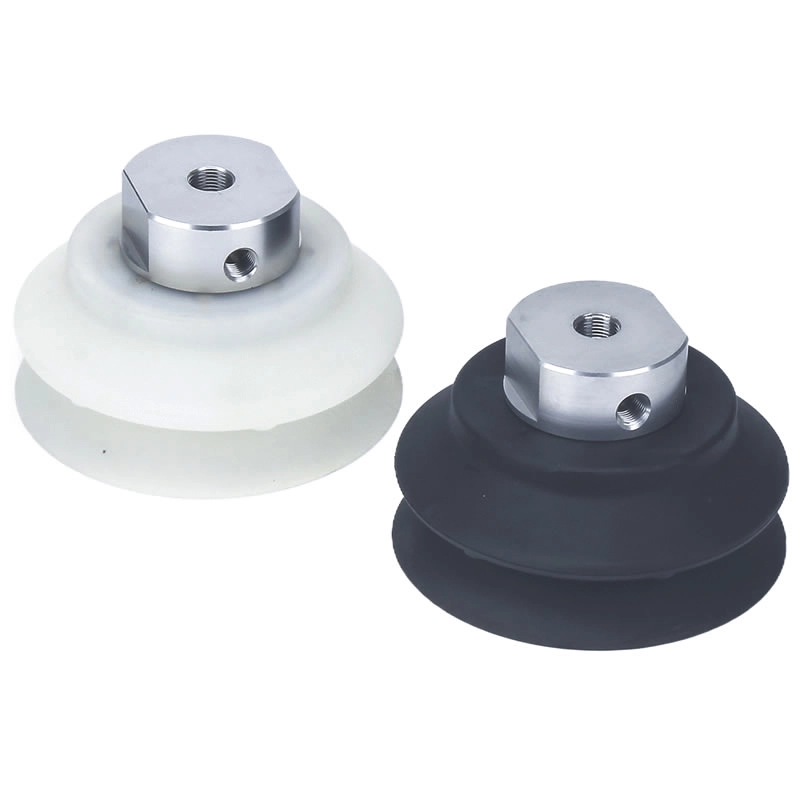

Серија ЗП2-Т за тешке услове рада са адаптерским усисним јастучићима

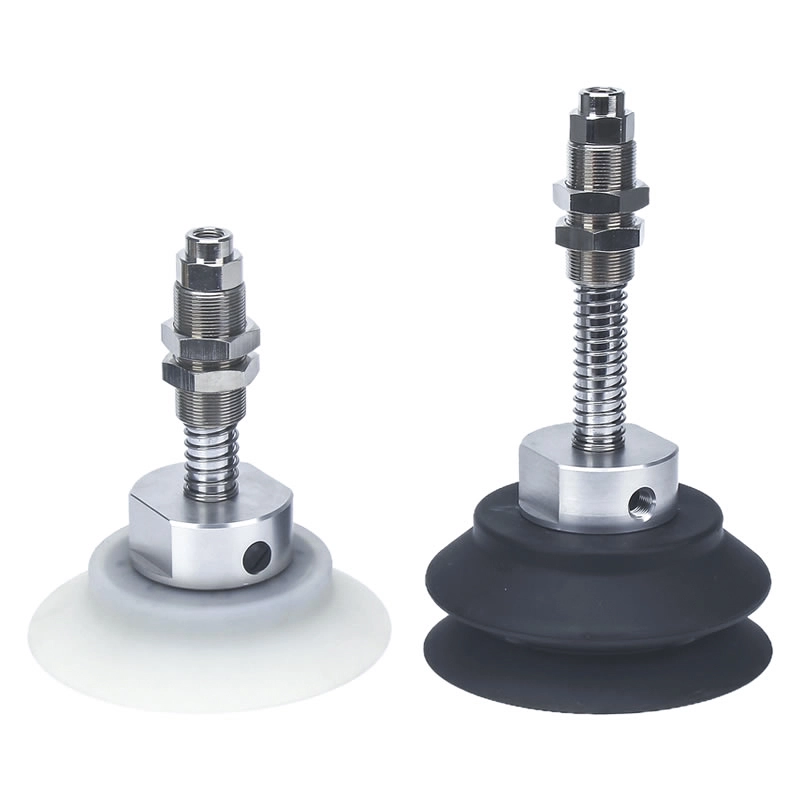

ЗП2-Т серија за тешке услове рада са пуферским вакуум јастучићима
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Купујте прилагођене вакуумске усисне чаше високе крутости ЗП2 од компаније Зхејианг Цомма Елецтриц Цо., Лтд., која је један од произвођача и добављача у Кини. ЗПТ Вакумска чаша за тешке услове рада је специјализовани алат за руковање тешким радним предметима. Доступан у више пречника (φ150, φ200, φ250), садржи различите материјале укључујући НБР, силиконску гуму, полиуретанску гуму, флуорову гуму и ЕПР. Сваки материјал нуди различита својства као што су тврдоћа, опсег радне температуре и хемијска отпорност, омогућавајући прилагођени избор на основу специфичних радних окружења и захтева радног предмета. Доступан у верзијама са јастучићима и без јастука, дизајн са јастучићима ефикасно ублажава ударне силе током контакта са радним предметом, што га чини идеалним за ломљиве површине. Вакумски излаз је оријентисан вертикално, са могућностима монтаже преко спољашњих или унутрашњих навоја.
Фак
Које величине су доступне?
Цоммаелец вакуумске усисне чаше високе чврстоће ЗП2 доступне су у стандардним пречникима: φ40, φ50, φ63, φ80, φ100 и φ125.
Мање величине: погодно за лакше или прецизне делове
Веће величине: обезбеђују јаче усисавање за тешко руковање
Фабрика Цоммаелец одржава редовне залихе и такође подржава прилагођене величине за специфичне пројекте.
Када их треба заменити?
Замена се препоручује када:
Усна показује хабање, пукотине или деформацију
Сила усисавања постаје нестабилна или се смањује
Током рада долази до честог цурења ваздуха
У аутоматизацији високог циклуса, редовна контрола је важна. Цоммаелец користи висококвалитетне материјале (НБР, силикон, ПУ, итд.) да продужи радни век, али благовремена замена обезбеђује сигурност и ефикасност.
Да ли раде са баферима?
Да. Вакуумске усисне чаше високе чврстоће ЗП2 могу бити опремљене пуферским (са јастуком) држачима.
Смањује удар током контакта са радним предметом
Штити ломљиве површине као што су стакло или обложени материјали
Побољшава тачност позиционирања у аутоматизованим системима
Цоммаелец обезбеђује компатибилне носаче бафера и адаптере за флексибилну интеграцију.
Које су типичне апликације?
Ове усисне чаше се широко користе у:
Роботске руке и аутоматизоване производне линије
Руковање металним лимовима, стакленим плочама и тешким компонентама
Неравне или благо нагнуте површине где је потребно стабилно приањање
Индустрија литијумских батерија и електронике (са додацима од нерђајућег челика)

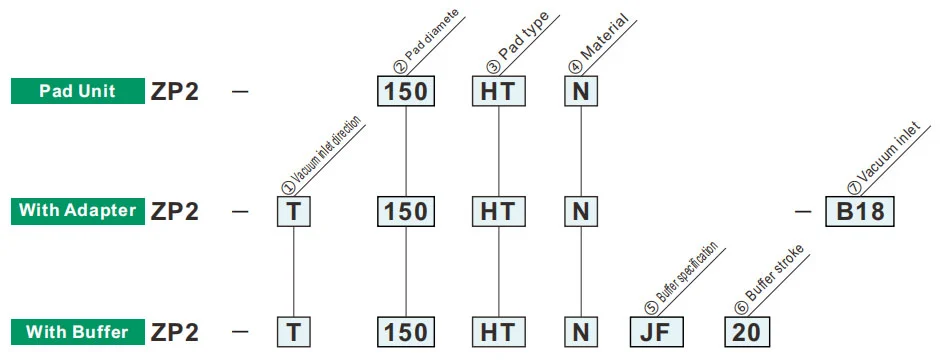

Како наручити
| ①Смер усисног улаза | |
| T | Вертицал |
| ②Пречник јастучића ③Тип подметача (мм) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| ХТ | Танак раван са ребром | ● | ● | ● | |
| ХБ | Тип меха | ● | - | - | |
| ⑦Улаз за вакуум | Б16 | М16 к1.5 | ● | ● | - |
| Б18 | М18 к1.5 | ● | ● | ● | |
| ⑤ Спецификација бафера | |
| ЈФ | Ротирајући (челик, са чахуром) |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| ⑥Ход пуфера | |
| 20 | 20мм |
| 50 | 50мм |
| Ход пуфера (мм) | Реактивна сила опруге [Н] | |
| На 0 удару | У пуном удару | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

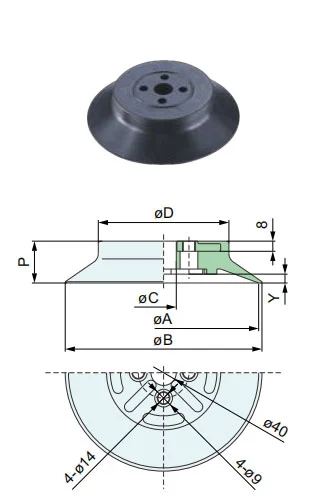

Димензије (мм)
ХТ
Танка равна са ребрастим типом
150,200
| øА | øБ | øЦ | øД | P | Y | ||||
| Модел | ②Пад диа. | ③Тип подметача | ④Материјал подметача | ||||||
| ЗП2 | 150 | ХТ | НС | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Модел за упућивање: ЗП2-150ХТН

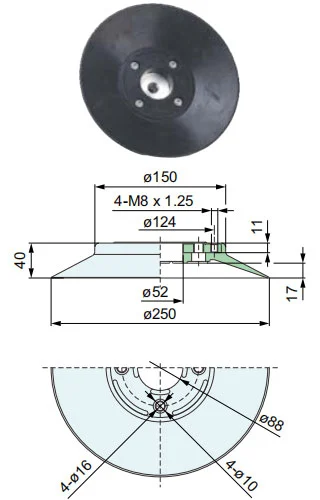

ХТ
Танка равна са ребрастим типом
250
| Модел | ②Пад диа. | ③Тип подметача | ④Материјал подметача |
| ЗП2 | 250 | ХТ | НС |
Модел за упућивање: ЗП2-250ХТС
ХТ
Танка равна са ребрастим типом
150,200
| Модел | ②Пад диа. | ③Тип подметача | ④Материјал подметача |
| ЗП2 | 150 | ХБ | НС |
Модел за упућивање: ЗП2-150ХБС
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
