Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Вакумске вакуумске усисне чаше са кугличним зглобом високе чврстоће ЗП2
Као професионални произвођач, посвећени смо да вам обезбедимо висококвалитетне вакуумске вакуумске усисне чаше кугличног зглоба високе чврстоће ЗП2. Наши производи имају изузетну стабилност, што их чини посебно погодним за руковање тешким радним предметима и онима са неравним површинама. Јединствени дизајн кугличног зглоба аутоматски се прилагођава нагнутим површинама, чиме се значајно повећава поузданост усисавања. Ова серија производа доступна је у широком спектру величина и материјала—укључујући НБР, силикон, ПУ, ФКМ и ЕПР—и може се прилагодити да задовољи ваше специфичне захтеве апликације. Штавише, доступан је опциони дизајн тампона за пружање свеобухватне површинске заштите за ломљиве радне предмете.
Кликните и започните избор
》Повратак на информације о производу

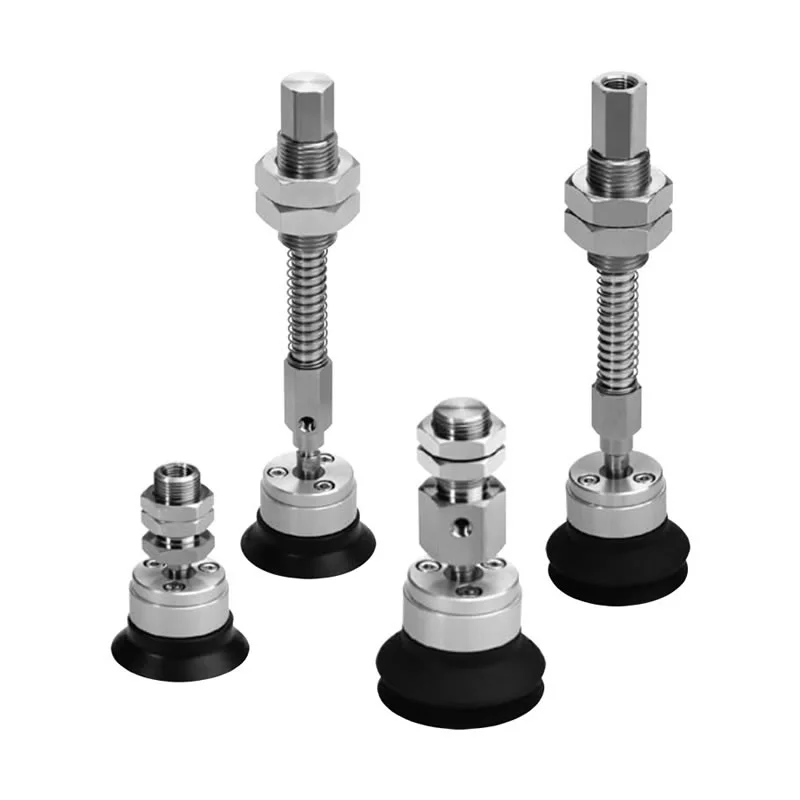

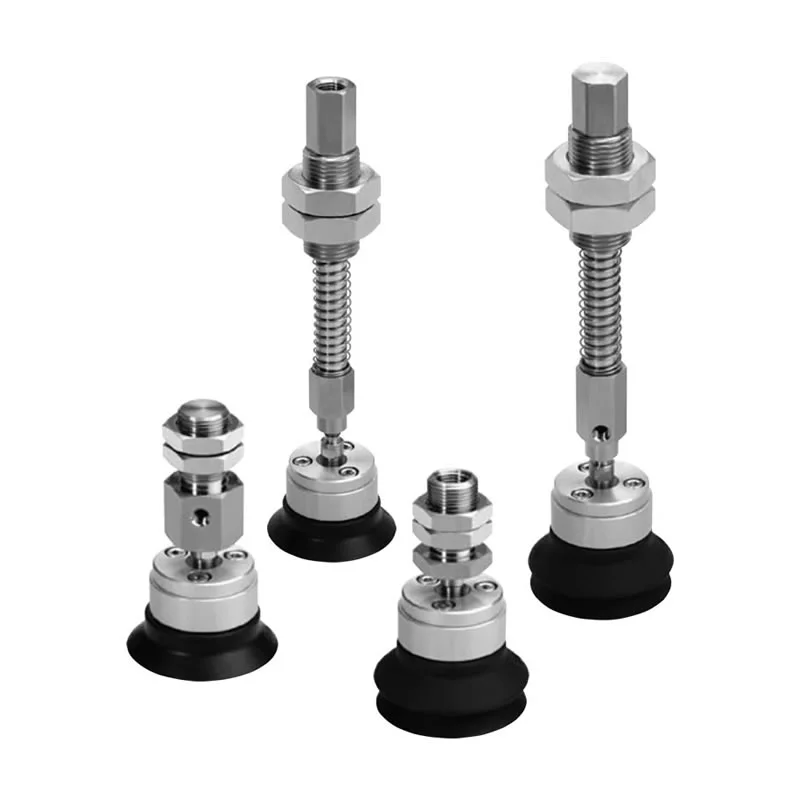

Вакумске вакуумске усисне чаше са кугличним зглобом високе чврстоће ЗП2
Серија ЗП2-ТФ за тешке услове рада Тип кугличног зглоба са адаптерским вакуум јастучићима
ЗП2-ТФ Сериес Тешки тип кугличног зглоба са пуферским вакуум јастучићима
ЗП2-КСФ серија Тешки тип кугличног зглоба са адаптерским усисним јастучићима
Серија ЗП2-КСФ за тешке услове рада Тип кугличног зглоба са пуферским вакуум јастучићима
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Као произвођач исплативих, високо крутих ЗП2 вакуумских усисних чаша са кугличним зглобом, Цоммаелец користи напредне технологије вакуумског заптивања и држања притиска. Вакуумске усисне чашице са кугличним зглобом високе чврстоће ЗП2 је вакуумска хватаљка за тешке услове рада дизајнирана за индустријске аутоматизоване апликације. Посебно је конструисан за хватање радних предмета који су тешки, имају неравне површине или су постављени под нагибом. Комбиновањем структурног оквира високе крутости са механизмом са кугличним зглобом, ова усисна чаша обезбеђује снажну силу хватања док аутоматски прилагођава свој угао како би се оптимално прилагодила површини радног комада, чиме се повећава стабилност усисавања и сигурност у раду.
Кључне карактеристике
Структура високе ригидности:Вакумске вакуумске усисне чаше високе чврстоће кугличног зглоба ЗП2 идеалне су за руковање тешким радним предметима и веома су отпорне на деформације
Дизајн окретног зглоба:Прилагођава се неравним или нагнутим површинама.
Снажно усисавање:Осигурава стабилне и поуздане операције руковања.
Више величина и материјала:Прилагођава различите услове рада.
Опциони механизам за амортизовање:Минимизира контактни удар и штити радни предмет.
Предности
Висока крутост и тешке услове рада
Ојачана структура дизајнирана за руковање тешким радним предметима без деформација
Одржава стабилну усисну силу током континуираног индустријског рада
Произведен од стране Цоммаелец-а са строгом контролом квалитета за дуг радни век
Куглични зглоб/окретни дизајн
Омогућава угаоно подешавање за неравне или нагнуте површине
Побољшава перформансе заптивања и смањује цурење ваздуха
Побољшава стабилност хватања у стварном производном окружењу
Различите врсте подлога
Доступне су вишеструке структуре плочица које одговарају различитим условима радног предмета
Подржава и глатке и благо текстуриране површине
Флексибилан избор на основу потреба апликације
Стан са ребром
Вакумске усисне чаше са кугличним зглобом високе чврстоће ЗП2 су погодне за равне и глатке површине, као што су метални лимови и стакло
Ребрасти дизајн побољшава заптивање и спречава клизање
Обезбеђује доследно усисавање у брзој аутоматизацији
Белловс
Погодно за закривљене или неравне површине
Нуди ефекат амортизације и компензацију висине
Смањује грешке при позиционирању током задатака бирања и постављања
Широка палета материјала
НБР:Економичан и отпоран на хабање за општу употребу
силикон:Погодно за окружења са високим температурама
ПУ:Висока издржљивост за честе операције
ФКМ:Одлична хемијска отпорност
Прилагођени материјали (нпр. антистатички) доступни од Цоммаелец-а
Велики пречники
Вакумске усисне чаше са кугличним зглобом високе чврстоће ЗП2 су доступне у широком распону пречника — од φ40 до φ125 — да би се прилагодили различитим захтевима оптерећења
Већи пречници обезбеђују јачу силу хватања за тешке делове
Једноставан избор на основу тежине и стања површине
Флексибилна монтажа
Подржава везе са унутрашњим и спољним навојем
Компатибилан са адаптерима и носачима бафера
Опције вертикалног или бочног вакуумског улаза за различите распореде
Опције баферовања
Опциона структура јастука смањује удар током контакта
Штити ломљиве површине попут стакла или премазаних материјала
Побољшава безбедност руковања и квалитет производа
Апликације
Automated production lines and robotic arms
Руковање металним лимовима, стакленим плочама и великим компонентама
Индустрија литијумских батерија и електронике (доступне опције од нерђајућег челика)
Сваки сценарио који захтева стабилно хватање тешких или неравних радних комада

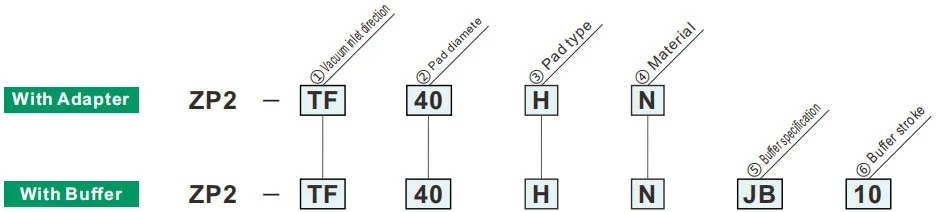

Како наручити
| ①Смер усисног улаза | |
| ТФ | Вертицал |
| КСФ | Латерални |
| ②Пречник јастучића | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
Зелени симбол су прилагођени модели
| ⑥Ход пуфера | Пречник јастучића | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10мм | ● | ● | ||||
| 25 | 25мм | ● | ● | ||||
| 30 | 30мм | ● | ● | ||||
| 50 | 50мм | ● | ● | ||||
| 75 | 75мм | ● | ● | ||||
| 100 | 100мм | — | ● | ||||
| ③Тип подметача | |
| H | Стан са ребром |
| ХБ | Тип меха |
| ⑤ Спецификација бафера | |
| ЈБ | Ротирајући (месинг, са чахуром) |
| ЈФ | Ротирајући (челик, са чахуром) |
Реактивна сила опруге
| Навој за повезивање | Момент затезања ±5%[Н·м] | Ход пуфера (мм) | Реактивна сила опруге [Н] | ||
| Месинг, са чахуром (ЈБ) | Челик, са чахуром (ЈФ) | На 0 удару | У пуном удару | ||
| М18к1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| М22к1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
