Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Цубе Вацуум Суцтион Цупс ЗП2
Цоммаелец је водећа фабрика која нуди висококвалитетне Цубе вакуумске усисне чаше ЗП2. Флексибилна инсталација, различите величине, усисна чаша може доћи са адаптером или држачем за тампон，Смер усисног отвора је флексибилан, укључујући вертикални и бочни правац. Ту су и додаци од потпуно нерђајућег челика погодни за индустрију литијумских батерија.
Кликните и започните избор
》Повратак на информације о производу
Цубе Вацуум Суцтион Цупс ЗП2
ЗП2 Сериес Цубе Вацуум Пад Унит
ЗП2-Т серија са адаптером Цубе Вацуум Пад
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс

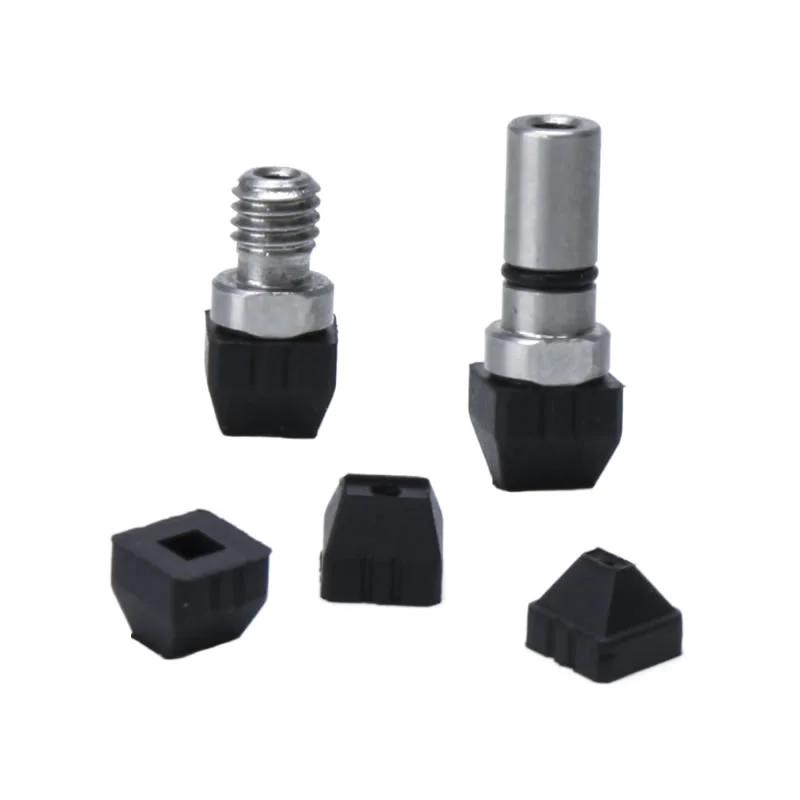

Цубе вакуумске усисне чаше ЗП2 су ултра-компактне вакуумске чаше квадратног облика дизајниране за микро и квадратне/правоугаоне радне предмете. Захваљујући ултра-компактним димензијама и прецизном држању, идеални су за руковање деликатним компонентама у прецизним аутоматизованим производним линијама. Као основна компонента за микроелектронику и прецизан хардвер, ове чаше су изузетно лагане, ефикасно смањујући оптерећење на роботским крајњим ефекторима. Посебно су погодни за руковање малим радним комадима великом брзином и високом фреквенцијом.
Типични сценарији примене:
1. Електронска производња, укључујући монтажу чипа, микро отпорнике/кондензаторе и руковање компонентама са микро лемљеним штампаним плочама.
2. Прецизни хардвер:аутоматизовано пуњење и руковање ултра-компактним компонентама укључујући микро завртње, квадратне металне опружне плоче и минијатурне лежајеве.
3.Оптички уређаји:Хватање и позиционирање микро сочива и квадратног оптичког стакла без прашине, силиконски материјал може избећи отиске.
Кључни аспекти коцкастих вакуумских усисних чашица ЗП2
Пад Вариетиес
Тип стана:Идеалан за глатке, круте површине са стабилним усисом
Стан са ребрима:Пружа додатно заптивање на благо текстурираним површинама
Тип меха:Прилагођава се неравним површинама и смањује удар током контакта
Више типова подметача омогућава флексибилан избор за различите потребе индустријске аутоматизације
Материјали
НБР:Исплатив, отпоран на хабање за опште руковање
силикон:Отпоран на високе температуре и нежан за осетљиве површине
Полиуретан (ПУ):Издржљив за операције високог циклуса
ФКМ / ЕПР:Отпоран на хемикалије за специјализована окружења
Могућности прилагођених материјала доступне од Цоммаелец-а да одговарају специфичним захтевима радног комада
ФАК
Која је разлика између ЗП и ЗП2?
ЗП серија: Стандардне гумене чаше за општу примену са једноставнијом структуром
ЗП2 серија: Дизајн кугличног зглоба високе крутости омогућава бољу прилагодљивост неравним или нагнутим површинама
ЗП2 пружа већу стабилност, веће руковање теретом и више опција материјала у поређењу са ЗП-ом
Који су уобичајени типови ЗП2 јастучића?
Равни тип, Равни са ребрима и Меховски тип
Сваки тип је оптимизован за стање површине, величину радног комада и захтеве за руковање
Цоммаелец нуди више величина и конфигурација како би се осигурала прецизна примена
Да ли ЗП2 шоље долазе са адаптерима?
Да, Цубе Вацуум Суцтион Цупс ЗП2 се могу користити са адаптерима или носачима за тампон
Подржава и вертикалне и бочне прикључке за вакуумски улаз
Омогућава флексибилну интеграцију у аутоматизоване системе и роботске руке

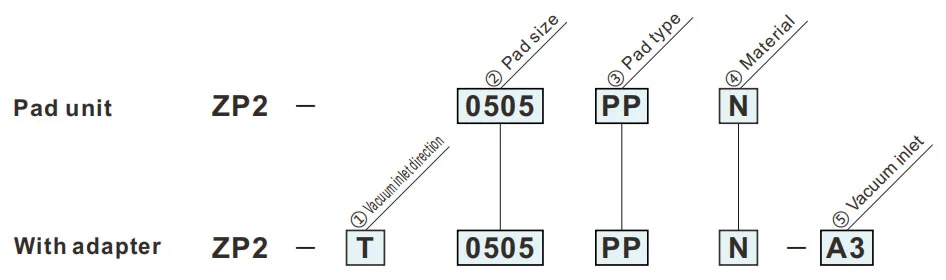

Како наручити

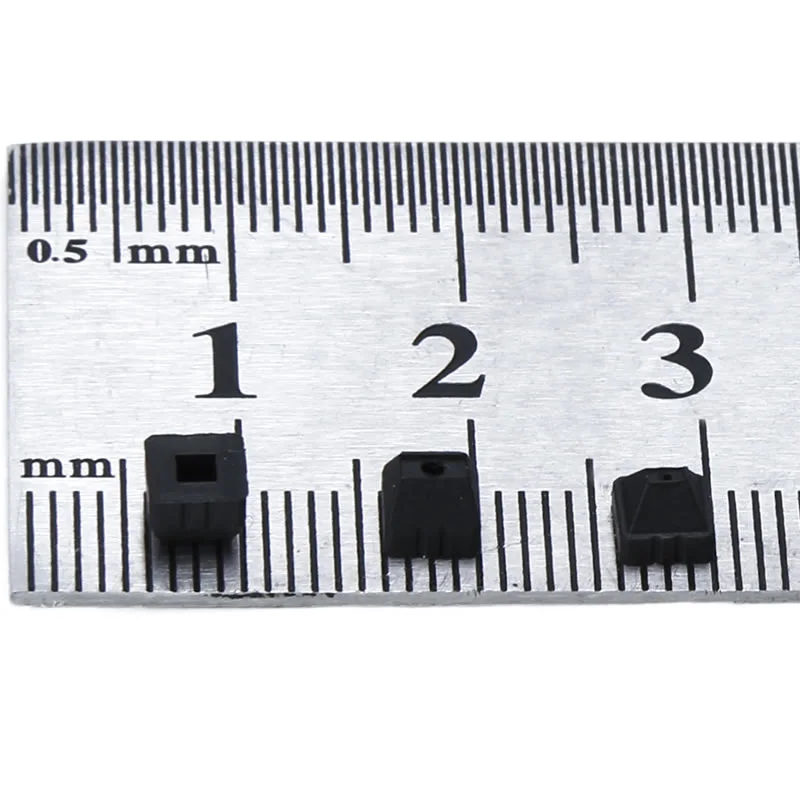

- Супер-мали усисни јастучићи квадратног облика.
- 5 врста од 0,5 к 0,5 до 2 к 2,8
- За мале радне предмете као што су полупроводнички чипови.
| ①Смер усисног улаза | |
| T | Вертицал |
| ②Величина подлоге | |
| 0505 | 0,5 к 0,5 мм |
| 0513 | 0,5 к 1,3 мм |
| 0816 | 0,8 к 1,6 мм |
| 1328 | 1,3 к 2,8 мм |
| 2028 | 2,0 к 2,8 мм |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑤Улаз за вакуум | |
| 03 | ø3страигхт |
| А3 | М3к0,5 (мушки) |
| ③Тип подметача | |
| ПП | Тип коцке |
Димензије (мм)
Зелени симбол су прилагођени модели.
ПП
Тип коцке
Димензије за монтажу адаптера
| Модел | A | B | C | D | øЕ | |||
|
② Пад Величина |
③ Пад тип |
④ Пад Материјал |
||||||
| ЗП2 | 0505 | ПП |
N S U F ГН ГС |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Модел за упућивање: ЗП2-0505ППН

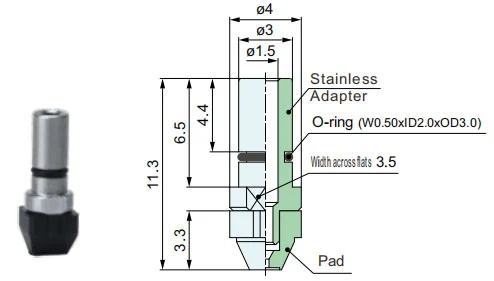

ЗП2-Т
Вертицал
03
| Модел | Адаптер | |||||
|
① Вакуум улаз правац |
② Пад Величина |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
||
| ЗП2 | T |
0505 0513 0816 1328 2028 |
ПП |
N S U F ГН ГС |
03 | ППХ-001 |
ЗП2-Т
Вертицал
А3
| Модел | Адаптер | |||||
|
① Вакуум улаз правац |
② Пад Величина |
③ Пад тип |
④ Пад Материјал |
⑤ Вакуум улаз |
||
| ЗП2 | T |
0505 0513 0816 1328 2028 |
ПП |
N S U F ГН ГС |
А3 | ППХ-002 |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
Хот Тагс: Цубе вакуумске усисне чаше ЗП2, Кина, произвођач, добављач, фабрика
