Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Компактне вакуумске усисне чашице ЗП2
Као професионални произвођач у Кини, наша фабрика нуди прилагођене компактне вакуумске усисне чаше ЗП2 (ø6-8) са ребрастим ојачањем за високу отпорност на оптерећење и деформације. Такође нудимо ЗП2 танку УТ серију (ø5-20) са танком сукњом за руковање ломљивим материјалима без бора. Имамо антистатичке опције и опције од нерђајућег челика за електронику и линије литијумских батерија.
Кликните и започните избор
》Повратак на информације о производу

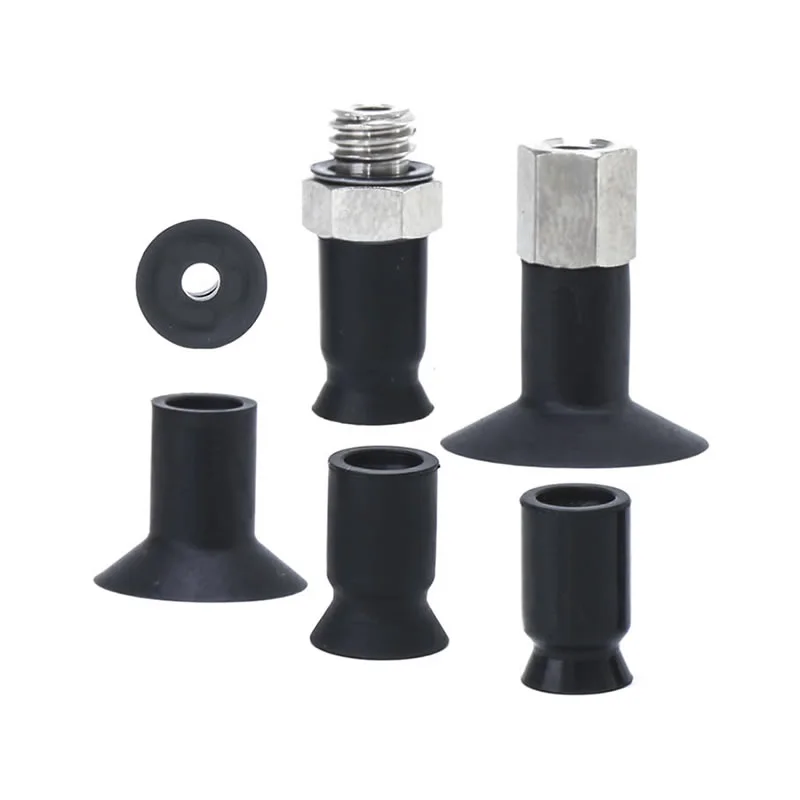

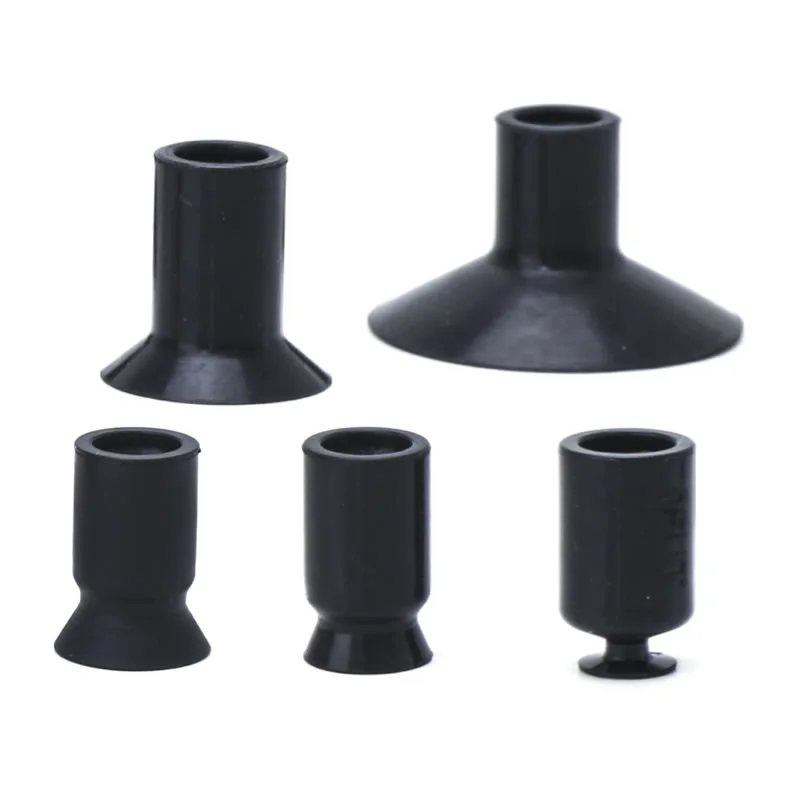

Компактне вакуумске усисне чашице ЗП2
Компактна вакуумска јединица ЗП2 серије
ЗП2-Т серија са адаптером Компактни вакуум јастучић
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Као водећи кинески произвођач, наша фабрика нуди прилагођена решења компактних вакуумских усисних чаша ЗП2 посебно дизајнирана за прецизне индустрије, са следећим основним предностима:
Високе перформансе, ниска цена:Користећи зрео домаћи ланац снабдевања, ми ефикасно контролишемо трошкове и истовремено обезбеђујемо изузетне перформансе усисавања, чиме смањујемо трошкове набавке за наше клијенте.
Дизајн са високим оптерећењем серије ЗП2:Наше компактне вакуумске усисне чаше ЗП2 (ø6–8) имају јединствену структуру ојачану ребрима. Чак и при изузетно малим димензијама, дају изузетну отпорност на деформације и стабилност оптерећења, што их чини пожељним избором за руковање танким металним лимовима и прецизним пластичним компонентама.
ЗП2 Тхин-Профиле УТ серија:Дизајнирана специјално за флексибилне радне комаде (ø5–20), ова серија има ултра танку структуру сукње. Овај нископрофилни дизајн ефикасно спречава крхке материјале — као што су танки филмови и винилне плоче — да се наборају или деформишу током процеса усисавања.
Стабилно снабдевање:Подржани зрелим производним процесима, користимо висококвалитетне материјале (као што је силикон) у комбинацији са напредном технологијом држања вакуума како бисмо осигурали безбедне и стабилне операције хватања; штавише, наш велики инвентар омогућава брзу испоруку како би се задовољиле захтеве купаца.
ФАК
Које су различите врсте ЗП2 јастучића?
Компактне вакуумске усисне чаше ЗП2 нуде неколико структура јастука које одговарају стварним радним условима:
Равни тип: за глатке, круте површине са стабилним заптивање
Равно са ребрима: побољшава вакуумско заптивање на благо грубим површинама
Тип меха: компензује висинске разлике и обезбеђује амортизацију
Цоммаелец обезбеђује вишеструке конфигурације како би обезбедио боље уклапање и перформансе у системима аутоматизације.
Који распони величина су доступни?
Стандардне величине укључују: φ40, φ50, φ63, φ80, φ100, φ125
Мањи пречници: погодни за прецизне или лагане делове
Већи пречници: јаче усисавање за тешке или велике радне предмете
Фабрика Цоммаелец одржава стабилне залихе и подржава прилагођене величине за потребе засноване на пројекту.
Како се ЗП2 шоље у поређењу са ЗП3 или ЗП?
ЗП2 серија: уравнотежен дизајн са већом крутошћу и прилагодљивошћу кугличног зглоба, погодан за општу и тешку употребу
ЗП3 серија: обично оптимизована за лакше, брже руковање и компактнија подешавања
ЗП серија (стандард): основне апликације са једноставнијом структуром
У поређењу са осталима, компактне вакуумске усисне чаше ЗП2 пружају бољу стабилност на неравним површинама уз задржавање флексибилности у монтажи и избору материјала.
Да ли су погодни за деликатне делове?
Да, са правом конфигурацијом:
Користите меке материјале као што је силикон за нежан контакт
Одаберите типове мехова или јастука да бисте смањили силу удара
Опциони пуферски носачи помажу у заштити ломљивих површина као што су стакло или обложени делови
Како наручити
- Додато је 8 типова од ø6 до ø20.
- Ц: За предмете који се лако деформишу. Радни предмети се могу лако уклонити захваљујући ребрима.
- УТ: За адсорпцију меких радних комада као што су танки листови или винил. Смањује се наборање или деформација током адсорпције.
- Применљиво за адаптер серије ЗП.
|
③ Тип подлоге
② Пречник јастучића (мм)
|
05 | 06 | Б06 | 07 | Б08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Равни тип са ребрима | — | — | ● | ● | ● | — | — | — | — |
| УТ | Танак равни тип | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| Димензије за монтажу адаптера | |
| Ако ће адаптер израдити купац, дизајнирајте адаптер са димензијама приказаним десно. |
|
Димензије (мм)
Зелени симбол су прилагођени модели.
ХТ
Танка равна са ребрастим типом
| Модел | øА | øБ | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
|||
| ЗП2 | Б06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| Б08 | ГН | 8 | 9 | ||
| ГС | |||||
Модел за упућивање: ЗП2-Б06ЦГН
ХТ
Танка равна са ребрастим типом
| Модел | øА | øБ | øЦ | Y | |||
|
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
|||||
| ЗП2 | 05 | УТ | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | ГН | 18 | 19 | ||||
| 20 | ГС | 20 | 21 | 1.8 | |||
Модел за упућивање: ЗП2-05УТН
Спецификације
| Прстен за закључавање/ Тип јастучића | Пречник/димензије јастучића | Апликација | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без прстена за закључавање | Флат Типе (У) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За радове са равним и недеформисаним површинама |
| Овални тип (У) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За радне комаде са ограничењима на адсорпционој површини | |
| Танак равни тип (УТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За мекане предмете као што су танки листови или винил. Наборавање или деформација током адсорпције може се смањити. | |
| Танак равни тип са ребрима (ЦТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За мекане предмете као што су танки листови или винил. Радни предмети се могу лако уклонити захваљујући ребрима | |
| Белловс Типе (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За употребу где нема места за тампон или за радне предмете са нагнутим површинама | |
| Са прстеном за закључавање | Флат Типе (У) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За радове са равним и недеформисаним површинама |
| Флат Типе са ребрима (Ц) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За предмете који се лако деформишу. Радни предмети се могу лако уклонити захваљујући ребрима | |
| Белловс Типе (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За употребу где нема места за тампон или за радне предмете са нагнутим површинама | |
| Дееп Типе (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За радне комаде са закривљеним површинама или за сферне обрадке | |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
