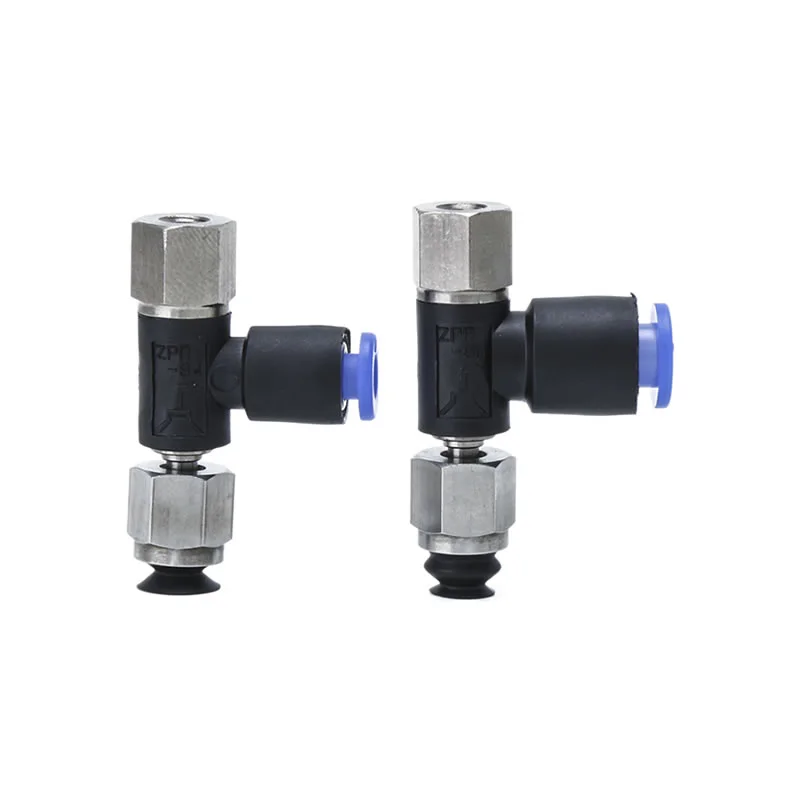

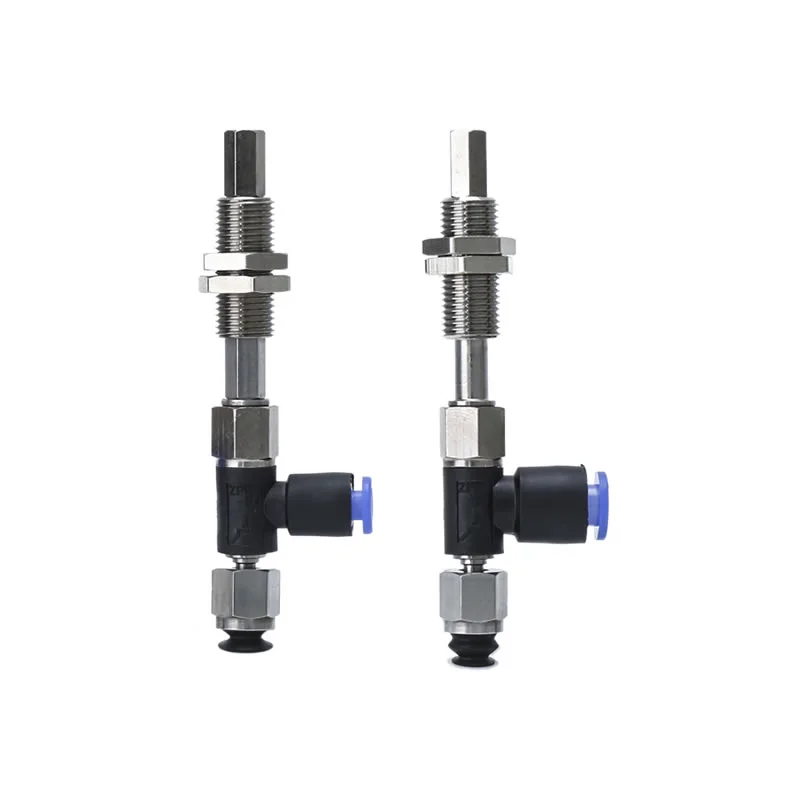

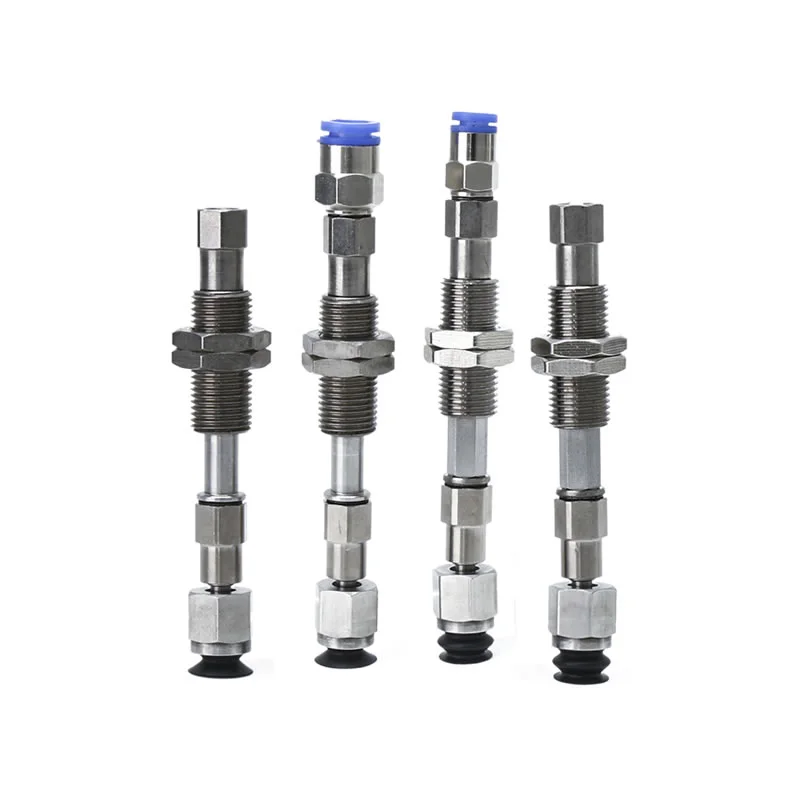

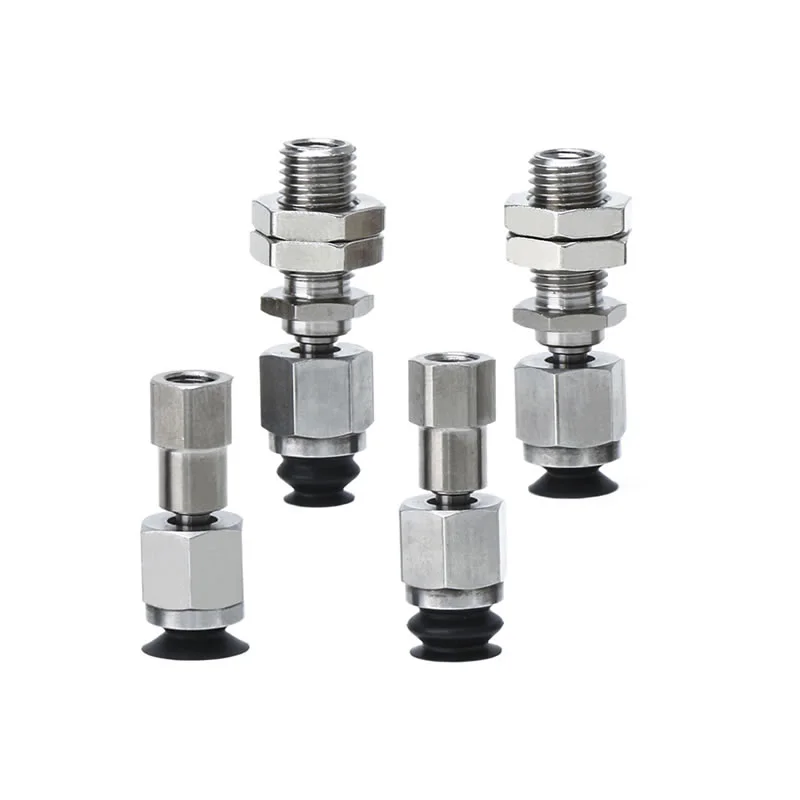

Вакумске вакуумске усисне чашице кугличног зглоба ЗП2-Ј
Цоммаелец је водећи произвођач, вакуумске усисне чаше са кугличним зглобом ЗП2-Ј су посебно дизајниране да омогуће ротацију у свим смеровима и руководе сложеним радним условима. Опремљени механизмом за пуферовање, поседују изузетне могућности компензације углова: њихов ротациони механизам подржава подешавање угла у пуном опсегу, ефикасно исправљајући грешке нагиба током постављања радног комада или угаона одступања током процеса хватања. Одабрани модели такође интегришу ротационе или антиротационе структуре типа Ј или типа К. Ова серија усисних чаша доступна је у три величине: 6 мм, 8 мм и 10 мм.
Кликните и започните избор
》Повратак на информације о производу

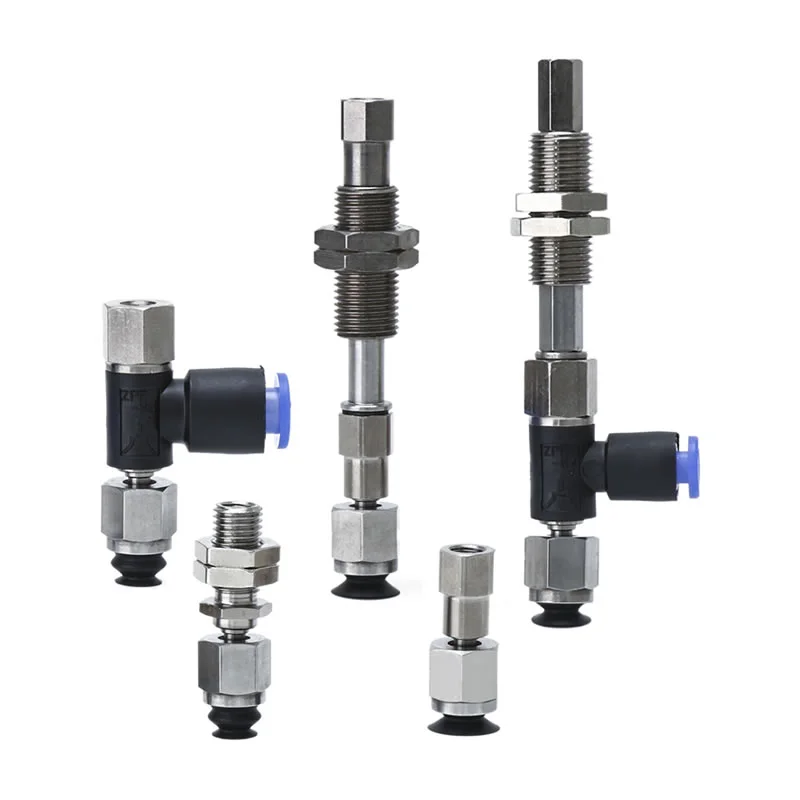

Вакумске вакуумске усисне чашице кугличног зглоба ЗП2-Ј
Тип кугличног зглоба серије ЗП2-ТФ са усисним јастучићима адаптера
Тип кугличног зглоба серије ЗП2-ТФ са пуферским вакуум јастучићима
Тип кугличног зглоба серије ЗП2-РФ са усисним јастучићима адаптера
Тип кугличног зглоба серије ЗП2-РФ са пуферским вакуум јастучићима
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Цоммаелец је водећи произвођач, вакуумске усисне чаше кугличног зглоба ЗП2-Ј дизајниране су за руковање радним предметима са неравним површинама или одступањима углова. Са флексибилном окретном структуром, обезбеђују стабилну адсорпцију у сложеним индустријским окружењима, посебно у аутоматизованим и роботским апликацијама.
Цоре Адвантагес
Исплативо и поуздано снабдевање
Кинески произвођач са јаком контролом трошкова и стабилним квалитетом
Зрели производни процес обезбеђује доследне перформансе
Велики капацитет фабрике гарантује брзу испоруку и масовно снабдевање
Дизајн флексибилног кугличног зглоба
Окретни у свим смеровима омогућава аутоматско подешавање угла
Ефикасно компензује неусклађеност током хватања
Осигурава чврсто заптивање чак и на нагнутим или неправилним површинама
Побољшана стабилност у сложеним условима
Смањује ризик од одвајања узрокованог лошим контактом са површином
Одржава стабилно усисавање током кретања и позиционирања
Вакумске вакуумске усисне чаше кугличног зглоба ЗП2-Ј погодне су за динамичка окружења аутоматизације
Опциони бафер и структура против ротације
Механизам пуфера помаже у апсорпцији удара током контакта радног предмета
Компензује разлике у висини и угловима
Опциони Ј/К дизајн против ротације балансира флексибилност са стабилношћу позиционирања
Више типова и величина јастучића
Доступан у равним и меховим типовима за различите услове површине
Стандардне величине: 6мм, 8мм, 10мм
Лако се уклапа са различитим облицима обрадака и захтевима за руковање
Типичне апликације
Индустриал Аутоматион
Роботске руке и системи покупи и постави
Монтажне линије које захтевају компензацију угла
Комплексно руковање радним комадом
Нагнуте, закривљене или неравне површине
Апликације у којима је тешко прецизно поравнање
Зашто одабрати вакуумске вакуумске усисне чаше кугличних зглобова ЗП2-Ј?
Снажна прилагодљивост сложеним условима рада
Стабилне и поуздане перформансе усисавања
Исплативо решење са доследним снабдевањем
Подржана зрелом технологијом производње и материјала

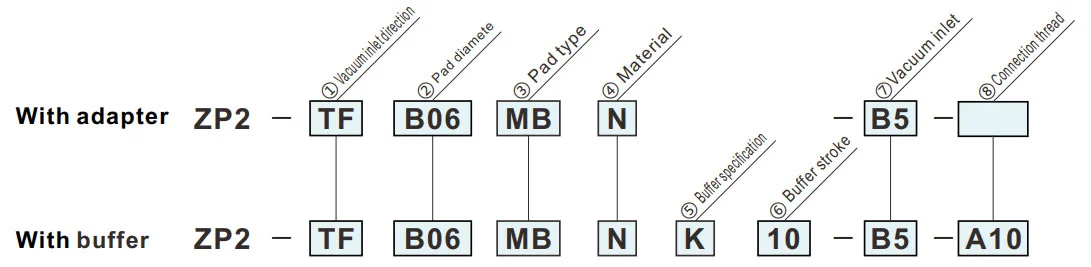

Како наручити
| ①Смер усисног улаза | ⑦Улаз за вакуум | ⑧Навој за повезивање | ||
| ТФ | Вертицал |
|
Б5 |
А8 |
|
Б5 |
— | ||
|
Б50406 |
— | ||
| РФ | Латерални |
|
0406 |
Б5 |
|
0406 |
А10 |
||
|
③ Тип подлоге
② Пречник јастучића (мм)
|
Б06 | Б08 | Б10 | |
| ø6 | ø8 | ø10 | ||
| МУ | Равни тип | — | ● | ● |
| МБ | Белловс | ● | ● | — |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели.
| ⑦Улаз за вакуум | |
| Б5 | М5к0,8 (женски) |
| 04 | ø4 Монтажа једним додиром |
| 06 | ø6 Монтажа једним додиром |
| ⑧Навој за повезивање | |
| А8 | М8к1 (мушки) |
| Б5 | М5к0,8 (женски) |
| А10 | М10к1 (мушки) |
| ⑤ Спецификација бафера | |
| J | Ротирајуће |
| K | Неротирајући |
| ⑥Ход пуфера | |
| 10 | 10мм |
| 20 | 20мм |
| 30 | 30мм |
| 40 | 40мм |
| 50 | 50мм |
Димензије (мм)
Зелени симбол су прилагођени модели.

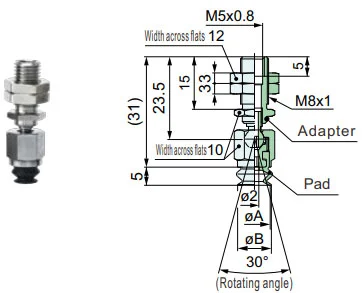

ЗП2-ТФ
Вертицал
МУ
| Модел | øА | øБ | Адаптер | ||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑧ Веза конац |
||||
| ЗП2 | ТФ | Б08 | МУ |
N S U F ГН ГС |
Б5 | А8 | 8 | 8.8 | ЗП2-ТФ1-Б5-А8 |
| Б10 | 10 | 10.6 | |||||||
Модел за упућивање: ЗП2-ТФБ08МУС-Б5-А8

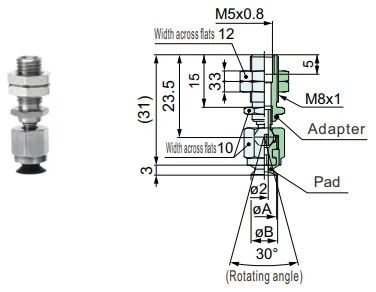

ЗП2-ТФ
Вертицал
МБ
| Модел | øА | øБ | Адаптер | ||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑧ Веза конац |
||||
| ЗП2 | ТФ | Б06 | МУ |
N S U F ГН ГС |
Б5 | А8 | 6 | 7 | ЗП2-ТФ1-Б5-А8 |
| Б08 | 8 | 9 | |||||||
Модел за упућивање: ЗП2-ТФБ08МБН-Б5-А8
ЗП2-ТФ
Вертицал
МУ
| Модел | øА | øБ | Адаптер | |||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
||||
| ЗП2 | ТФ | Б08 | МУ |
N S U F ГН ГС |
Б5 | 8 | 8.8 | ЗП2-ТФ1-Б5 |
| Б10 | 10 | 10.6 | ||||||
Модел за упућивање: ЗП2-ТФБ10МУС-Б5
ЗП2-ТФ
Вертицал
МБ
| Модел | øА | øБ | Адаптер | |||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
||||
| ЗП2 | ТФ | Б06 | МУ |
N S U F ГН ГС |
Б5 | 6 | 7 | ЗП2-ТФ1-Б5 |
| Б08 | 8 | 9 | ||||||
Модел за упућивање: ЗП2-ТФБ06МБН-Б5

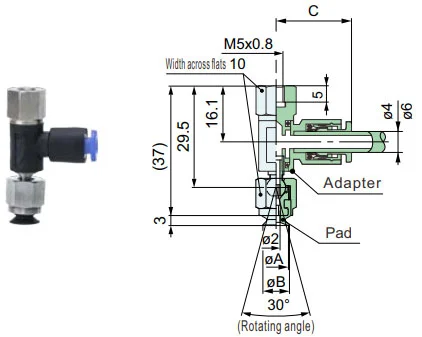

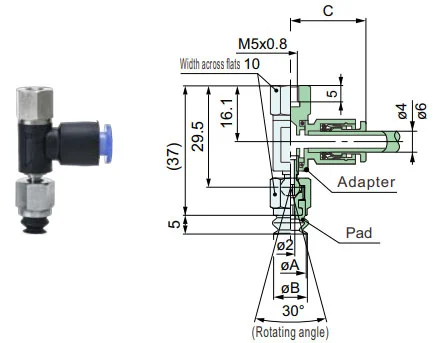

ЗП2-ТФ
Латерални
МУ
| Модел | øА | øБ | C | Адаптер | ||||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑧ Веза конац |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||
| ЗП2 | РФ | Б08 | МУ |
N S U F ГН ГС |
04 06 |
Б5 | 8 | 8.8 | 04:20.6 06:21.6 |
ЗП2-РФ1 |
04 06 |
Б5 |
| Б10 | 10 | 10.6 | ||||||||||
Модел за упућивање: ЗП2-РФБ08МУН-04-Б5 Адаптер за упућивање: ЗП2-РФ1-04-Б5
ЗП2-ТФ
Латерални
МБ
| Модел | øА | øБ | C | Адаптер | ||||||||
|
① Вакуум улаз правац |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑦ Вакуум улаз |
⑧ Веза конац |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||
| ЗП2 | РФ | Б06 | МУ |
N S U F ГН ГС |
04 06 |
Б5 | 6 | 7 | 04:20.6 06:21.6 |
ЗП2-РФ1 |
04 06 |
Б5 |
| Б08 | 8 | 9 | ||||||||||
Модел за упућивање: ЗП2-РФБ08МБН-04-Б5 Адаптер за упућивање: ЗП2-РФ1-04-Б5

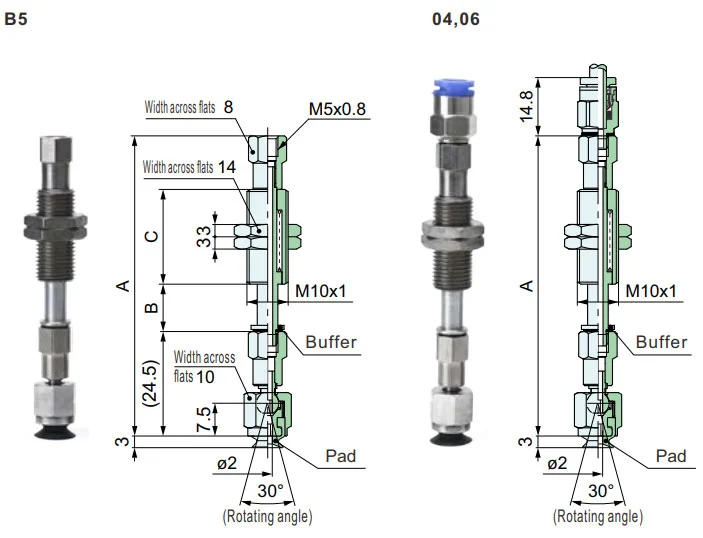

ЗП2-ТФ
Вертицал
МУ
| Модел | A | B | C | Буффер | ||||||||||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑦ Вакуум улаз |
⑧ Веза конац |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||
| ЗП2 | ТФ | Б08 Б10 |
МУ |
N S U F ГН ГС |
Б5 04 06 |
J K |
10 | А10 | 72 | 11.5 | 23 | ЗП2-ТФ1 |
J K |
10 | Б5 04 06 |
А10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Модел за упућивање: ЗП2-ТФБ08МУСК10-Б5-А10 Пуфер за упућивање: ЗП2-ТФ1-К10-Б5-А10
ЗП2-ТФ
Вертицал
МБ
| Модел | A | B | C | Буффер | ||||||||||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑦ Вакуум улаз |
⑧ Веза конац |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||
| ЗП2 | ТФ | Б06 Б08 |
МБ |
N S U F ГН ГС |
Б5 04 06 |
J K |
10 | А10 | 72 | 11.5 | 23 | ЗП2-ТФ1 |
J K |
10 | Б5 04 06 |
А10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Модел за упућивање: ЗП2-ТФБ08МБСК10-Б5-А10 Пуфер за упућивање: ЗП2-ТФ1-К10-Б5-А10

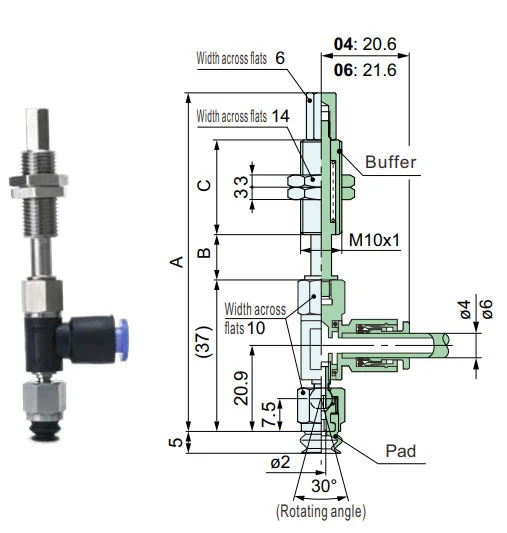

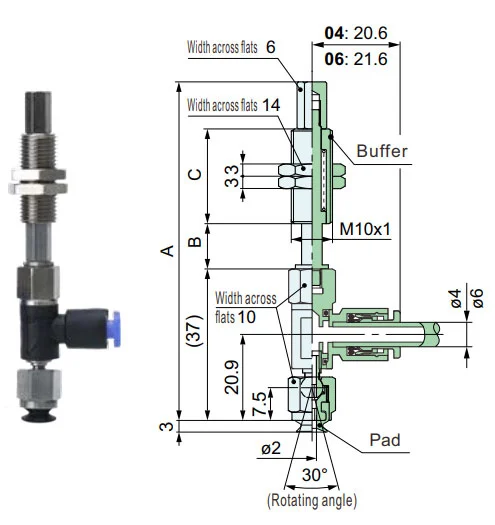

ЗП2-РФ
Латерални
МУ
| Модел | A | B | C | Буффер | ||||||||||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑦ Вакуум улаз |
⑧ Веза конац |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||
| ЗП2 | РФ | Б08 Б10 |
МУ |
N S U F ГН ГС |
J K |
10 |
04 06 |
А10 | 82 | 11 | 23 | ЗП2-РФ1 |
J K |
10 |
04 06 |
А10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Модел за упућивање: ЗП2-РФБ08МУСК10-06-А10 Пуфер за упућивање: ЗП2-РФ1-К10-06-А10
ЗП2-РФ
Латерални
МБ
| Модел | A | B | C | Буффер | ||||||||||||
|
① Вакуум инлетдирецтион |
② Пад диа. |
③ Пад тип |
④ Пад Материјал |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑦ Вакуум улаз |
⑧ Веза конац |
⑤ Буффер спец. |
⑥ Буффер мождани удар |
⑦ Вакуум улаз |
⑧ Веза конац |
|||||
| ЗП2 | РФ | Б06 Б8 |
МБ |
N S U F ГН ГС |
J K |
10 |
04 06 |
А10 | 82 | 11 | 23 | ЗП2-РФ1 |
J K |
10 |
04 06 |
А10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Модел за упућивање: ЗП2-РФБ08МБСК10-06-А10 Пуфер за упућивање: ЗП2-РФ1-К10-06-А10
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
Хот Тагс: Вакумске усисне чаше кугличног зглоба ЗП2-Ј, Кина, произвођач, добављач, фабрика
Пошаљи упит
Контакт информације
-
Адреса
Село Ксиаруан Баисхи Град Иуекинг Град Зхејианг Провинце Цхина
-
Тел
-
Е-маил
За упите о вакуумским усисним чашама, генераторима вакума, прибору за пнеуматске компоненте или ценовнику, оставите нам своју е-пошту и ми ћемо вас контактирати у року од 24 сата.
