Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Вакуумске усисне чашице високе чврстоће ЗП
Као водећи произвођач у Кини, наша фабрика нуди прилагођене вакуумске усисне чаше високе чврстоће ЗП (Ø40-125мм) за тешке задатке. Као врхунски добављач, ми обезбеђујемо НБР, силикон и антистатичке материјале са јастуком за ублажавање утицаја. Савршено за ломљиве површине и линије литијумских батерија.
Кликните и започните избор
》Повратак на информације о производу
Вакуумске усисне чашице високе чврстоће ЗП
ЗП серија за тешке услове рада
ЗПТ серија за тешке услове рада са адаптерским вакуум јастучићима
ЗПТ серија за тешке услове рада са адаптерским вакуум јастучићима
ЗПКС серија за тешке услове рада са адаптерским усисним јастучићима
ЗПКС серија за тешке услове рада са пуферским вакуум јастучићима
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс

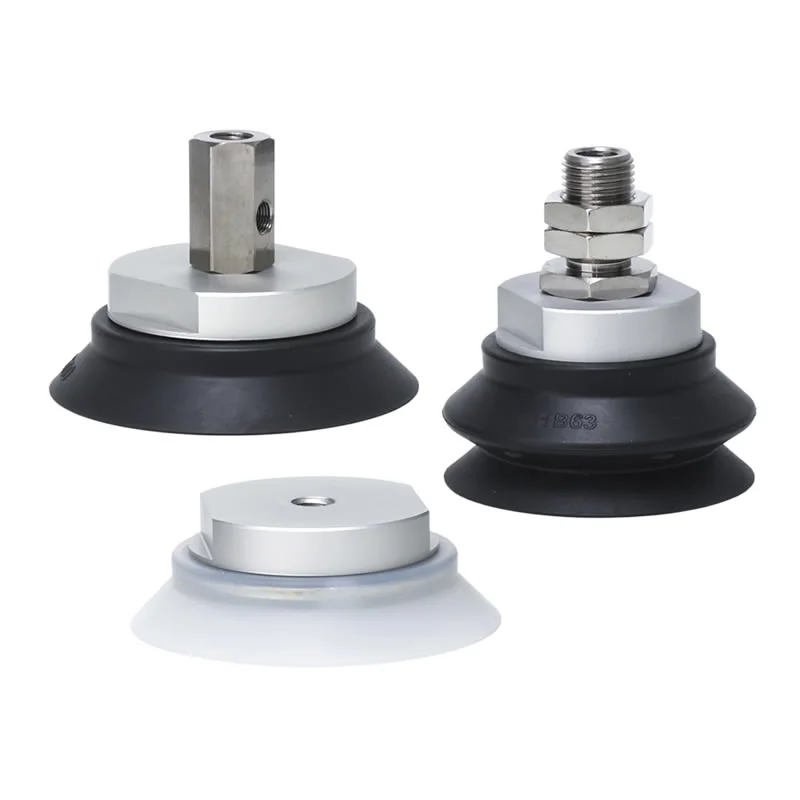

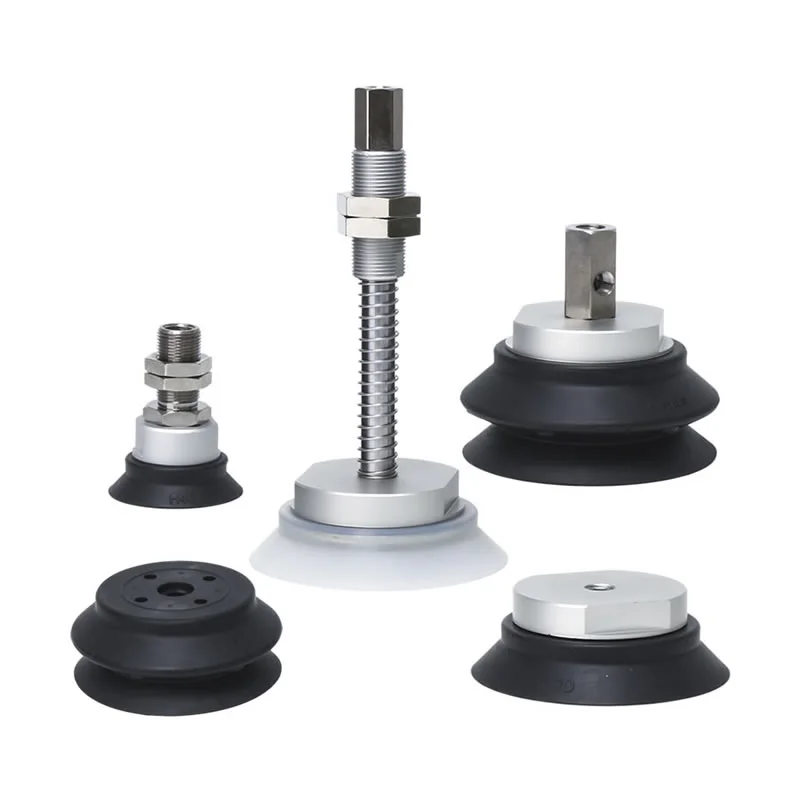

Вакуумске усисне чаше високе чврстоће ЗП представљају индустријско решење за хватање специјално пројектовано за руковање великим, тешким или лако деформабилним радним комадима. Као специјализовани произвођач у Кини, дизајнирали смо овај производ са ојачаном базном структуром усисне чаше и склопом носача; ово обезбеђује изузетну отпорност на бочне силе и одржава супериорну стабилност при хватању тешких терета, што га чини незаменљивом прилагођеном пнеуматском компонентом у области тешке индустријске аутоматизације.
Техничке спецификације и разноврсност
1. Опције великог пречника за максимално подизање
Да би се прилагодили различитим захтевима оптерећења, вакуумске усисне чаше високе чврстоће ЗП доступне су у неколико великих пречника:
φ40, φ50, φ63, φ80, φ100 и φ125 мм.
Ове величине омогућавају високу вакуумску контактну површину, обезбеђујући неопходну силу подизања за тешке индустријске компоненте.
2. Избор више материјала за различита окружења
Радно окружење диктира материјал. Нудимо разне висококвалитетне еластомере како бисмо осигурали да ваша усисна чаша успева у својој специфичној примени:
НБР (нитрилна гума):Одлична отпорност на уље за аутомобилска и машинска окружења.
Силиконска гума:Идеалан за примену на високим температурама и безбедност хране.
Полиуретан и флуор гума:Висока отпорност на хабање и хемијска стабилност за специјализоване индустријске линије за чишћење или премазивање.
Антистатички материјали:Критичан за електронско склапање и руковање полупроводницима.
3. Интегрисано амортизовање и монтажа
Сигурност и прецизност иду руку под руку. Наше вакуумске усисне чаше високе чврстоће ЗП нуде:

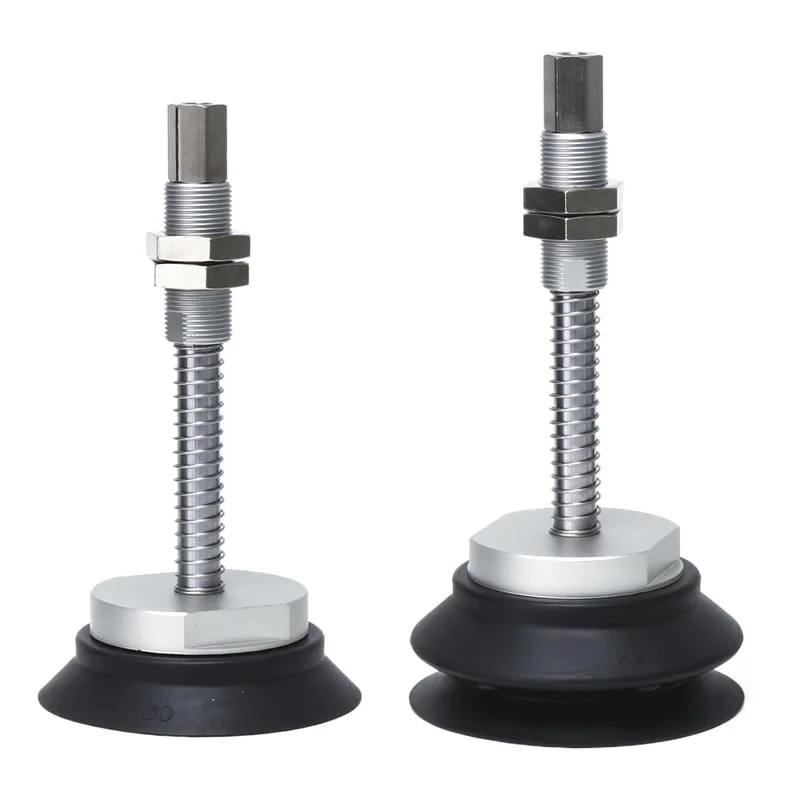

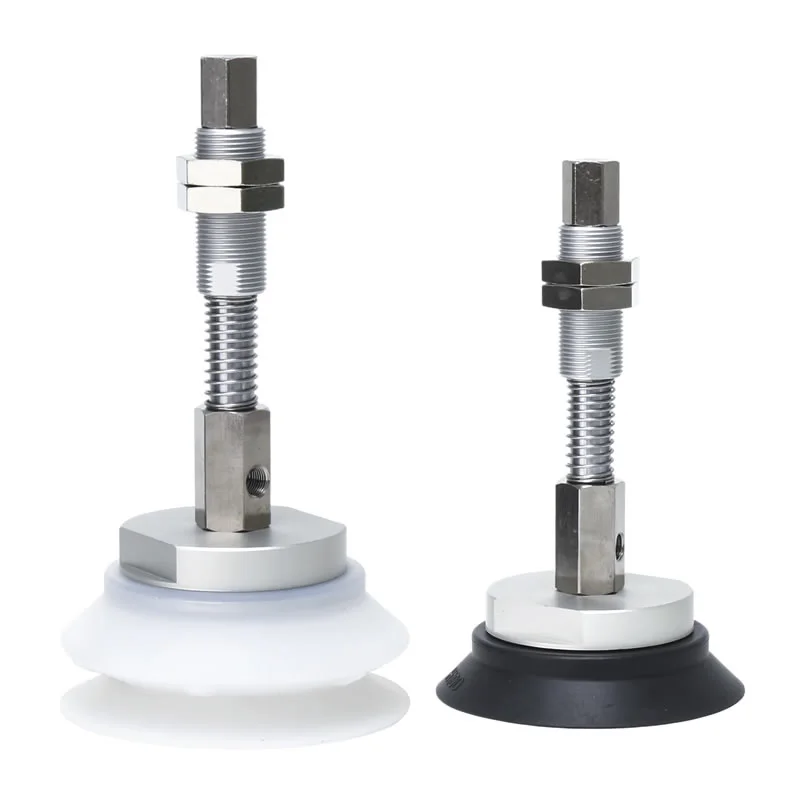

Верзије са јастуком:Ефикасно ублажава ударне силе током контакта, штитећи ломљиве површине и смањујући вибрације система.
Верзије без јастука:За примене где је крут, пожељан је директан контакт.
Флексибилна монтажа:Доступан са спољним или унутрашњим навојем и вертикалним вакуумским отворима који одговарају вашим постојећим распоредима машина.
Зашто одабрати Цоммаелец фабричке вакуумске усисне чаше високе чврстоће ЗП?
1. Дизајн ојачане базе:Цоммаелец-ове вакуумске усисне чашице високе чврстоће ЗП карактерише побољшана крутост на спојној тачки између усисне чаше и фитинга, ефикасно се одупирући бочним силама смицања.
2. Широк распон величина:Доступне у различитим величинама од φ40 до φ125 мм, ове вакуумске чаше су посебно дизајниране за руковање тешким предметима као што су лимови за тешке услове, камен и стакло велике површине, обезбеђујући чврсто приањање.
3. Као добављач са сопственим производним погоном, Цоммаелец нуди три опције материјала:
Антистатички:Дизајниран посебно за индустрију електронике и полупроводника да спречи оштећење осетљивих компоненти услед статичког пражњења.
Компоненте потпуно од нерђајућег челика:Посебно погодан за индустрију литијум-јонских батерија, испуњава захтеве за материјале без бакра и цинка, са високом отпорношћу на корозију и чистоћом.
Флуоругљена гума (ФКМ) и ЕПР:Идеалан за хемијска окружења или операције на високим температурама (као што је вађење бризганих делова), нудећи одличну хемијску стабилност и отпорност на временске услове.
4. Технологија прецизне амортизације:Доступан у верзији са јастуком, са опсегом хода од 6 мм до 50 мм. Када усисна чаша дође у контакт са ломљивим површинама (као што је ултра танко стакло), држач за амортизовање апсорбује тренутну енергију удара, значајно смањујући буку и продужавајући век трајања опреме.
5. Вишесмерна вакуумска решења:Монтажни носач за вакуумске усисне чаше високе чврстоће ЗП подржава и вертикалне и бочне конфигурације вакуумских прикључака, са променљивим унутрашњим и спољашњим опцијама навоја; овај дизајн значајно поједностављује просторни распоред и процес инсталације на интерфејсу алата на крају руке (ЕОАТ).

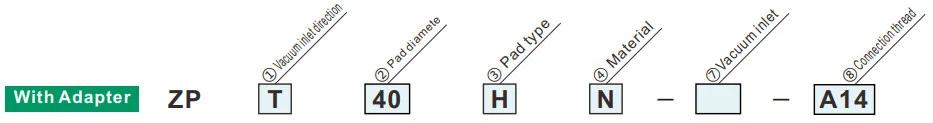

Како наручити
| ②Паддиаметер | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип подметача | |
| H | Стан са ребром |
| ХБ | Тип меха |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
Зелени симбол су прилагођени модели
| ①Смер усисног улаза | Пречник јастучића | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Вертицал |
|
⑦Вацууминлет | Женски конац | Б6 | М6к1 | ● | — | — | ||||
| Б8 | М8к1.25 | ● | ● | — | |||||||||
| Б10 | М10к1.5 | ● | ● | — | |||||||||
| Б12 | М12к1.75 | — | ● | ● | |||||||||
|
Б16 | М16к1.5 | — | ● | ● | ||||||||
| ⑧ | Мушки конац | А14 | М14к1.0 | — | — | ||||||||
| А16 | М16к1.5 | — | ● | ● | |||||||||
| X | Латерални |
|
Женски конац | Б8 | М8к1.25 | ● | — | — | |||||
| Б10 | М10к1.5 | ● | ● | ● | |||||||||
| Б12 | М12к1.75 | — | ● | ● | |||||||||
| ⑦ | Б01 | Рц1/8 | ● | ● | ● | ||||||||
| ②Пречник јастучића | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
Зелени симбол су прилагођени модели
| ③Тип подметача | |
| H | Стан са ребром |
| ХБ | Тип меха |
| ①Смер усисног улаза | |
| T | Вертицал |
| X | Латерални |
| ③Тип подметача | |
| H | Стан са ребром |
| ХБ | Тип меха |

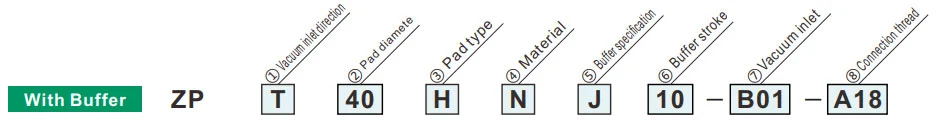

| ⑤ Спецификација бафера | |
| J | Ротирајући (алуминијум, без чауре) |
| ЈБ | Ротирајући (месинг, са чахуром) |
| ЈФ | Ротирајући (челик, са чахуром) |
| КБ | Неротирајући (месинг, са чахуром) |
| ⑦Улаз за вакуум | |
| Б01 | Рц1/8 |
| ②Пречник јастучића | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
Зелени симбол су прилагођени модели
| Пречник јастучића | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Ход пуфера | 10 | 10мм | ● | ● | ● | ||||||
| 20 | 20мм | ● | — | — | |||||||
| 25 | 25мм | — | ● | ● | |||||||
| 30 | 30мм | ● | ● | ● | |||||||
| 50 | 50мм | — | ● | ● | |||||||
| 75 | 75мм | — | ● | ● | |||||||
| ⑧Навој за повезивање | Мушки конац | 100 | 100мм | — | — | ● | |||||
| А14 | М14к1 | ● | — | — | |||||||
| А18 | М18к1.5 | — | ● | — | |||||||
| А22 | М22к1.5 | — | — | ● | |||||||
Реактивна сила опруге
| Навој за повезивање | Момент затезања±5%[Н·м] | Ход пуфера (мм) | Реактивна сила опруге [Н] | |||
| алуминијум (Ј) | Месинг, са чахуром (ЈБ/КБ) | Челик, са чахуром (ЈФ) | Ат 0строке | У пуном удару | ||
| М14к1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| М18к1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| М22к1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
