Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Вакуумски вакуумски усисни чепови Басиц Витхоут Лоцк Ринг ЗП
Вакуумске вакуумске усисне чаше ЗП произведене у Кини, Басиц Витхоут Ринг Ринг поседују значајне предности и продајне тачке: Прво, нуде високу исплативост. Користећи зрелу производну основу, они ефикасно контролишу трошкове док обезбеђују перформансе производа, смањујући на тај начин трошкове набавке за купце; Друго, они пружају различите категорије производа са више спецификација и модела; Треће, њихова технологија је зрела. Користећи врхунске материјале као што је силикон и напредну технологију вакуумског држања притиска, они обезбеђују јаку адхезију и стабилност, гарантујући безбедно руковање материјалом; Четврто, њихов ланац снабдевања је стабилан, подржан снажним домаћим индустријским ланцем и снажним производним капацитетом како би се обезбедила благовремена испорука. Ове предности чине домаће произведене вакуумске усисне чаше високо конкурентним у области индустријске аутоматизације.
Кликните и започните избор
》Повратак на информације о производу
Басиц Витхоут Лоцк Ринг Пад ЗП Тоол

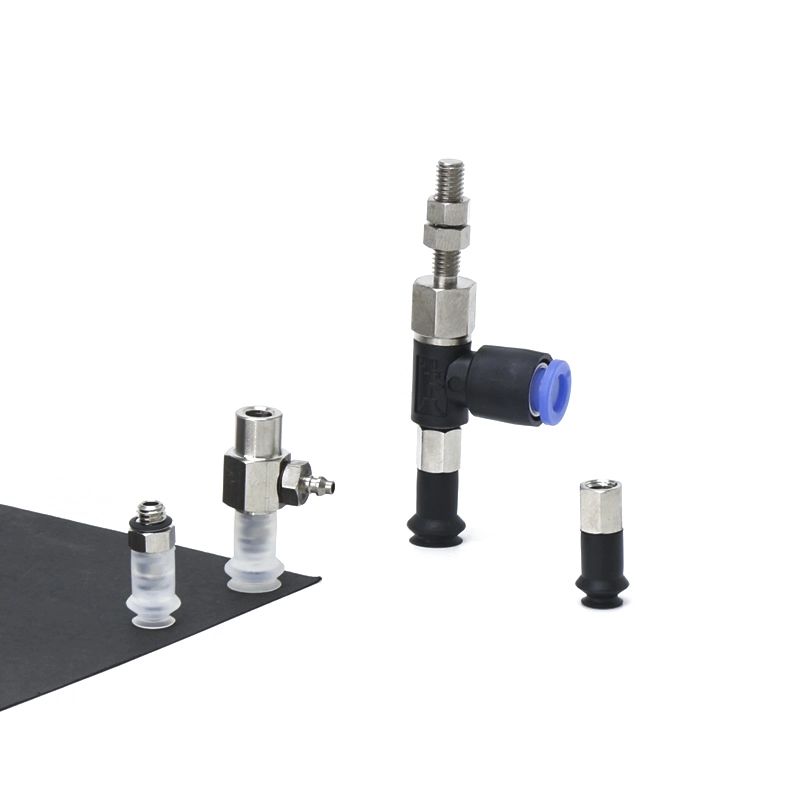

ЗП Сериес Пад Унит

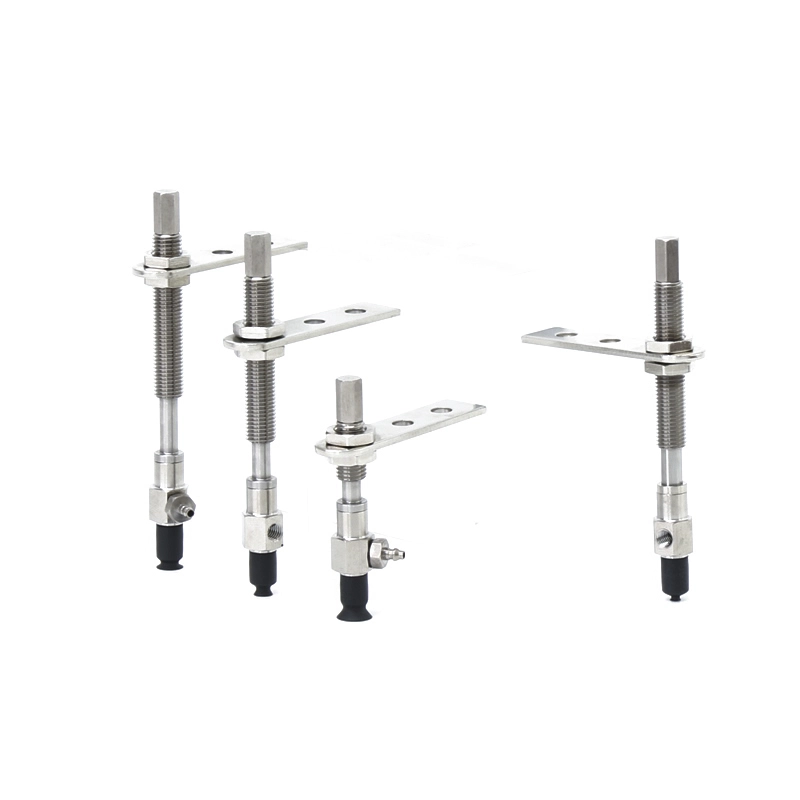

ЗПТ серија са адаптерским вакуум јастучићима

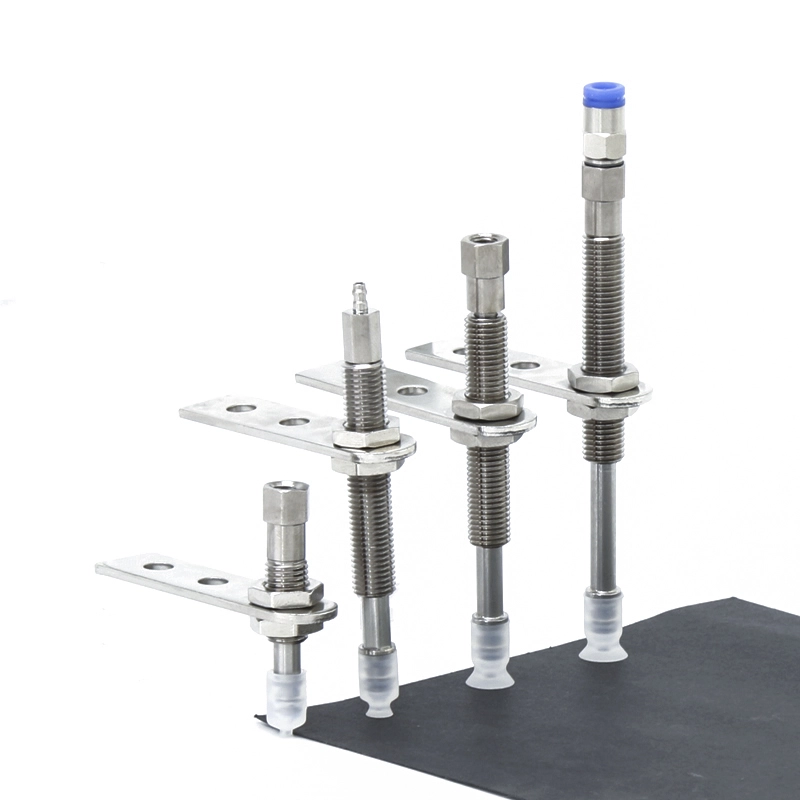

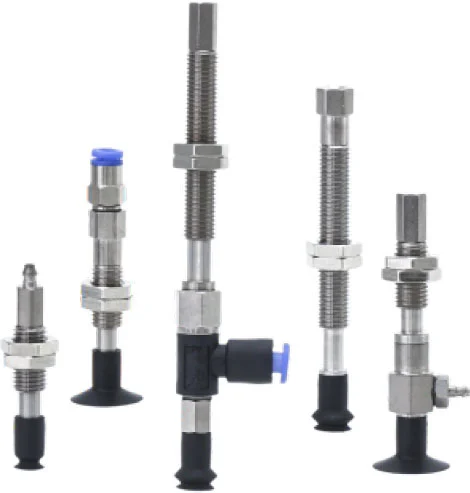

ЗПТ серија са пуферским вакуум јастучићима
ЗПР серија са адаптерским вакуум јастучићима
ЗПР серија са пуферским вакуум јастучићима
ЗПИ серија са адаптерским вакуум јастучићима
ЗПИ серија са пуферским вакуум јастучићима
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс

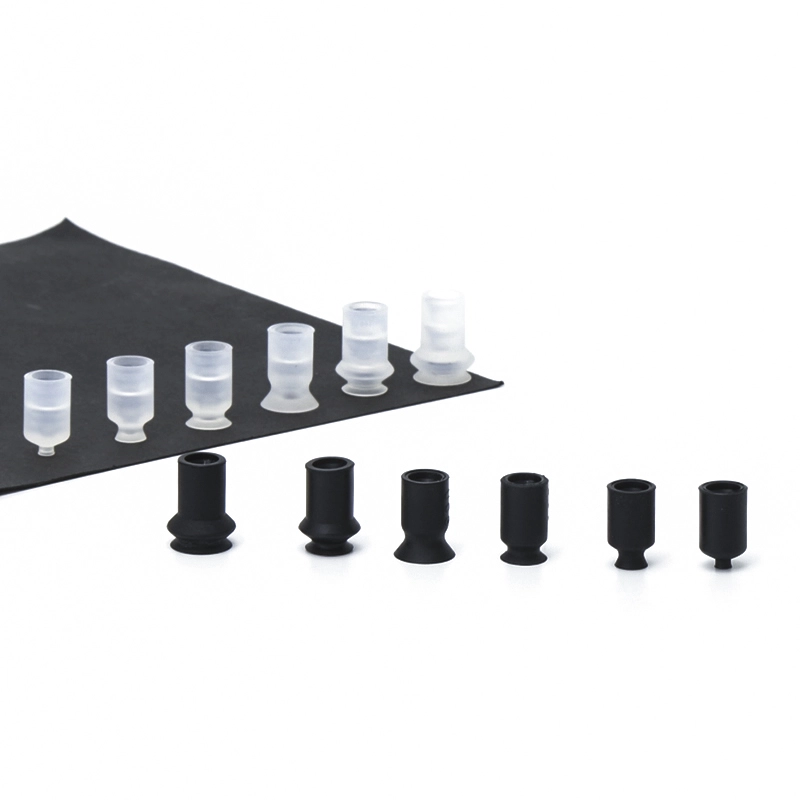

Шта су основне вакуумске усисне чашице ЗП без прстена за закључавање?
Дефиниција и функција
• Алат за вакуумски хватач:Ствара заптивку са површином радног предмета како би се омогућило подизање и позиционирање
• Флексибилна примена:Погодно за глатке, равне или благо закривљене површине
• Подршка за аутоматизацију:Користи се у роботским рукама, транспортерима и системима за руковање
Структурне карактеристике
• Направљен од издржљивих еластомера као што су силикон или полиуретан
• Лагани дизајн за смањено оптерећење роботских система
• Доступан у више пречника и облика за различите примене
Цоре Адвантагес
Флексибилна и лака инсталација
• Без структуре прстена за закључавање поједностављује монтажу и замену
• Смањује време инсталације и напоре одржавања
Поуздане перформансе заптивања
• Обезбеђује стабилно приањање у вакууму на глатким и непорозним површинама
• Одржава константно усисавање током рада великих брзина
Исплативо решење
• Једноставна структура смањује трошкове производње и замене
• Идеално за велике примене или апликације великог циклуса
Издржљив и отпоран на хабање
• Висококвалитетни материјали обезбеђују дуг радни век
• Отпоран на хабање и вишекратну употребу
Широка компатибилност
• Компатибилан са разним генераторима вакуума и системима за монтажу
• Погодно за више индустријских окружења
Процес прилагођавања и производње
Опције прилагођавања
Да би се испунили различити захтеви индустријске аутоматизације, основне вакуумске усисне чаше ЗП без прстена за закључавање могу се у потпуности прилагодити од избора материјала до конструкцијског дизајна:
• Избор материјала
о Силикон (СИ): Отпорност на високе температуре, идеалан за електронику и чиста окружења
о Полиуретан (ПУ): Одлична отпорност на хабање за операције високог циклуса
о НБР: Исплативо решење за опште индустријске примене
о Опциони антистатички материјали или материјали за храну за специјализоване индустрије
• Величина и геометрија
о Широк распон пречника који одговара различитим носивостима
о Равне или благе структуре мехова за различите услове површине
• Тврдоћа и еластичност (Схоре А)
о Мекши материјали за осетљиве или ломљиве производе
о Тврђе смеше за руковање тешким или великим брзинама
о Оптимизована равнотежа између флексибилности и издржљивости
• Компатибилност уградње и интерфејса
о Прилагођавање различитим држачима и вакуум системима
о Подударање величине навоја и типа везе (метрички, БСП, НПТ)
о Интеграција са различитим монтажним елементима или адаптерима
• Дизајн специфичан за апликацију
о Противклизне површине за боље приањање
о Материјали отпорни на уље или хемикалије за оштре средине
о Прилагођавање перформанси при високим или ниским температурама

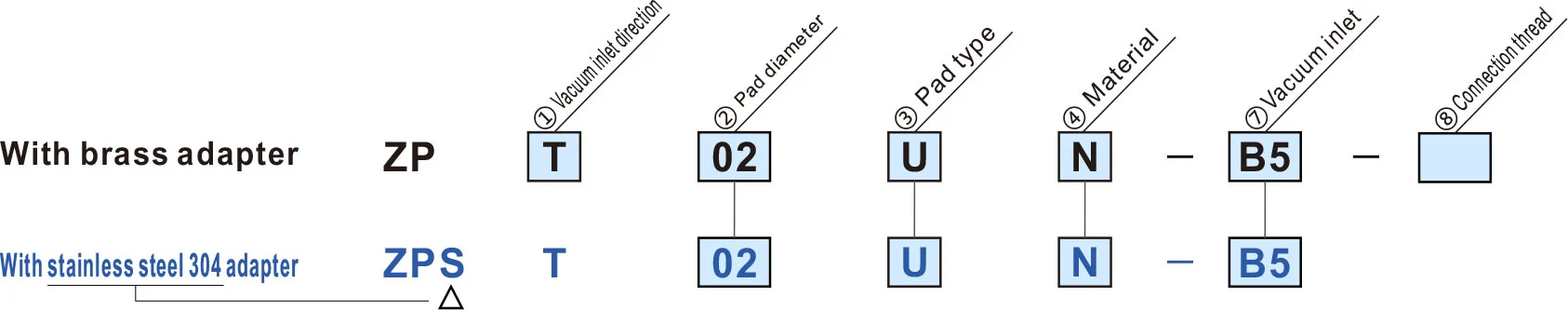

Како наручити
|
③ Тип подлоге
② Пречник јастучића (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Равни тип/овални тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Белловс Типе | — | — | ● | ● | — | — | — | — | — | — |
| УТ | Танак равни тип | — | — | — | — | ● | ● | ● | — | — | — |
| ЦТ | Танак равни тип са ребрима | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Плави симбол су прилагођени модели
| Димензије за монтажу адаптера | |
| Ако ће адаптер израдити купац, дизајнирајте адаптер са димензијама приказаним десно. |
|
| ① Смер улаза вакуума | ⑦ Вакумски улаз | ⑧ Прикључни навој | |||||||
| T | Вертицал |
|
А5А6 |
— | |||||
|
Б4Б5 |
— | |||||||
| R | Латерални |
|
0406 |
А5А6 |
|||||
|
Б4Б5 |
||||||||
| Y |
|
У4Н4У6Н6Б5 |
А5А6 |
||||||
|
Б4Б5 |
||||||||
| ② Тип пречника јастучића (мм) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2к4 | 3.5к7 | 4к10 | ||
| U | Равни тип/овални тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Белловс Типе | — | — | ● | ● | — | — | — | — | — | — |
| УТ | Танак равни тип | — | — | — | — | ● | ● | ● | — | — | — |
| ЦТ | Танак равни тип са ребрима | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Плави симбол су прилагођени модели.
| ⑧ Прикључни навој | ||
| Ма ле нит | А5 | М5 к 0,8 |
| А6 | М6 к 1.0 | |
| Фема ле тхреад | Б4 | М4 к 0,7 |
| Б5 | М5 к 0,8 | |
| ⑦ Вакумски улаз | |||
| Ма ле нит | А5 | М5 к 0,8 | |
| А6 | М6 к 1.0 | ||
| Фема ле тхреад | Б4 | М4 к 0,7 | |
| Б5 | М5 к 0,8 | ||
| Ба рб фитинг | У4 | За меке цеви ø4 | М-5АУ-4 |
| Н4 | За најлонске цеви ø4 | М-5АН-4 | |
| У6 | За меке цеви ø6 | М-5АУ-6 | |
| Н6 | За најлонске цеви ø6 | М-5АН-6 | |
| Монтажа једним додиром | 04 | ø4 | |
| 06 | ø6 | ||
| ① Смер улаза вакуума | ⑦ Вакумски улаз | |||||||||
| T | Вертицал |
|
Б3Б5У4Н4У6Н60406 |
|||||||
| R | Латерални |
|
0406 |
|||||||
| Y |
|
У4Н4У6Н6Б5 |
||||||||
|
③ Тип подлоге
② Пречник јастучића (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Равни тип/овални тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Белловс Типе | — | — | ● | ● | — | — | — | — | — | — |
| УТ | Танак равни тип | — | — | — | — | ● | ● | ● | — | — | — |
| ЦТ | Танак равни тип са ребрима | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Плави симбол су прилагођени модели.

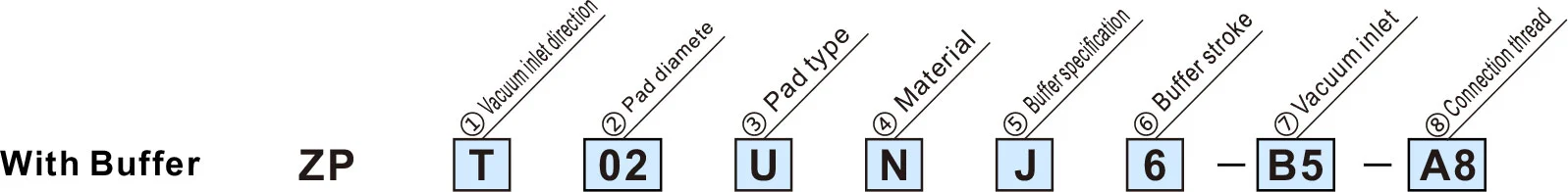

| ⑤ Спецификација бафера | |
| J | Ротирајуће |
| K | Неротирајући |
| ЈН | Ротирајуће (без тампон плоче) |
| КН | Неротирајући (без тампон плоче) |
| ⑥ Ход пуфера | |
| 6 | 6 мм |
| 10 | 10 мм |
| 15 | 15 мм |
| 25 | 25 мм |
| ⑦ Вакумски улаз | |||
| Ма ле нит | А5 | М5 к 0,8 | |
| А6 | М6 к 1.0 | ||
| Фема ле тхреад | Б3 | М3 к 0,5 | |
| Б5 | М5 к 0,8 | ||
| Барб fiттинг | У4 | За меке цеви ø4 | М-5АУ-4 |
| Н4 | За најлонске цеви ø4 | М-5АН-4 | |
| У6 | За меке цеви ø6 | М-5АУ-6 | |
| Н6 | За најлонске цеви ø6 | М-5АН-6 | |
| Монтажа једним додиром | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Прикључни навој | |
| А8 | М8 к 1.0 |
Спецификације
| Прстен за закључавање/ Тип јастучића | Пречник/димензије јастучића | Апликација | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без прстена за закључавање | Флат Типе (У) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За радове са равним и недеформисаним површинама |
| Овални тип (У) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За радне комаде са ограничењима на адсорпционој површини | |
| Танак равни тип (УТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За мекане предмете као што су танки листови или винил. Наборавање или деформација током адсорпције може се смањити. | |
| Танак равни тип са ребрима (ЦТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За мекане предмете као што су танки листови или винил. Радни предмети се могу уклонити лако захваљујући ребрима |
|
| Белловс Типе (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За употребу где нема места за одбојник или за радне предмете са нагнутим површинама | |
| Са прстеном за закључавање | Флат Типе (У) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За радове са равним и недеформисаним површинама |
| Флат Типе са ребрима (Ц) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За предмете који се лако деформишу. Радни предмети се могу лако уклонити захваљујући ребрима | |
| Белловс Типе (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За употребу где нема места за одбојник или за радне предмете са нагнутим површинама | |
| Дееп Типе (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За радне комаде са закривљеним површинама или за сферне обрадке | |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
Хот Тагс: Вакуумске усисне чаше са основним без прстена за закључавање ЗП, Кина, произвођач, добављач, фабрика
Пошаљи упит
Контакт информације
-
Адреса
Село Ксиаруан Баисхи Град Иуекинг Град Зхејианг Провинце Цхина
-
Тел
-
Е-маил
За упите о вакуумским усисним чашама, генераторима вакума, прибору за пнеуматске компоненте или ценовнику, оставите нам своју е-пошту и ми ћемо вас контактирати у року од 24 сата.
