Вакуумско усисавање је основно решење за „флексибилно хватање“ у индустријској аутоматизацији са четири основне предности: неоштећено хватање, прилагодљивост на вишематеријалне/неправилне радне комаде, чиста и заштита животне средине и флексибилан рад. Може се прилагодити различитим индустријским карактеристикама радних комада (танки/дебели, прецизни/груби, санитарни/стандардни).
Вакуумски вакуумски усисни чепови за основни куглични зглоб ЗП
Као водећи произвођач у Кини, нудимо прилагођене основне вакуумске усисне чаше ЗП (Ø10-32мм) за неправилне радове. Са закретним главама, ходом одбојника (6-50 мм) и висококвалитетном силиконском/антистатичком гумом, наша фабричка залиха директног добављача обезбеђује стабилност и смањење буке. Најбоље за линије литијумских батерија са опцијама од нерђајућег челика.
Кликните и започните избор
》Повратак на информације о производу

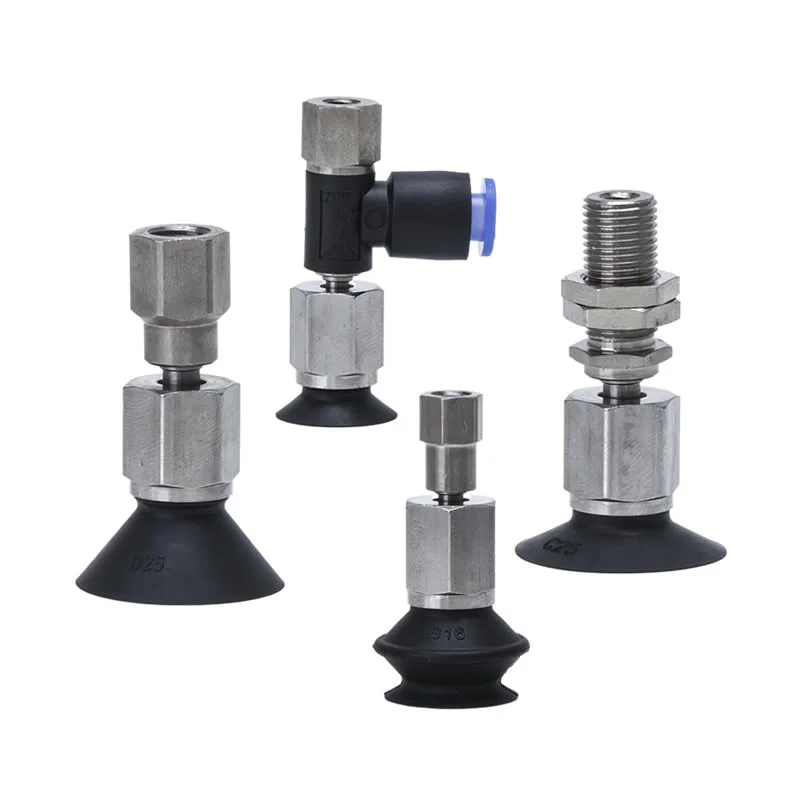

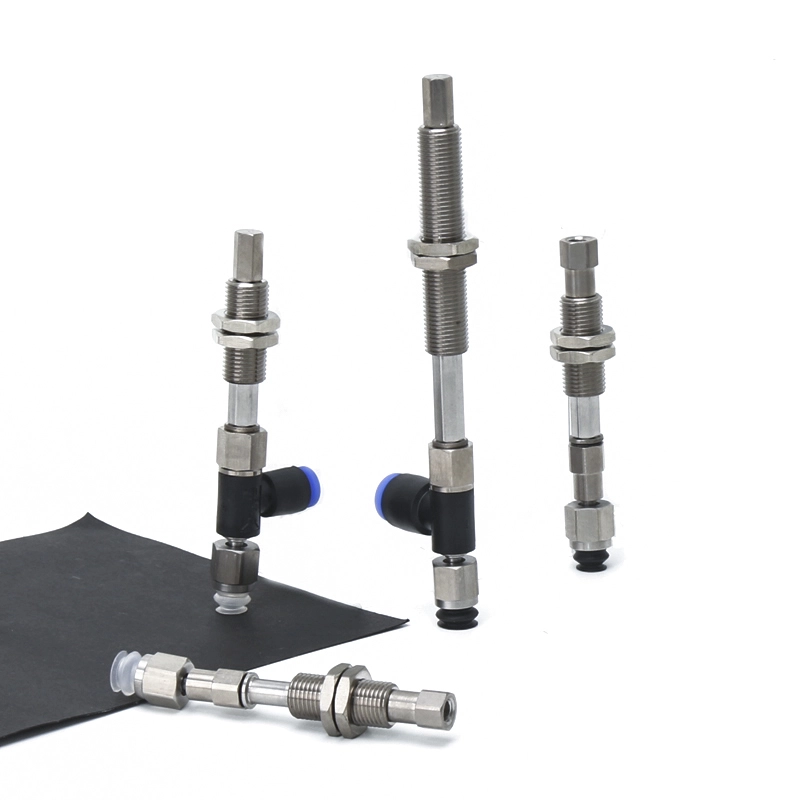

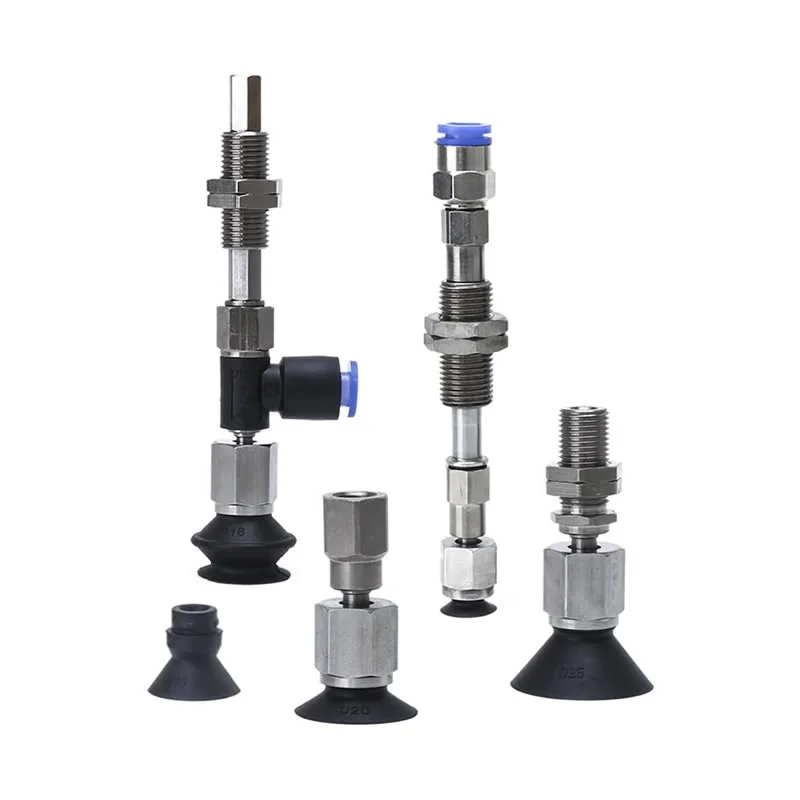

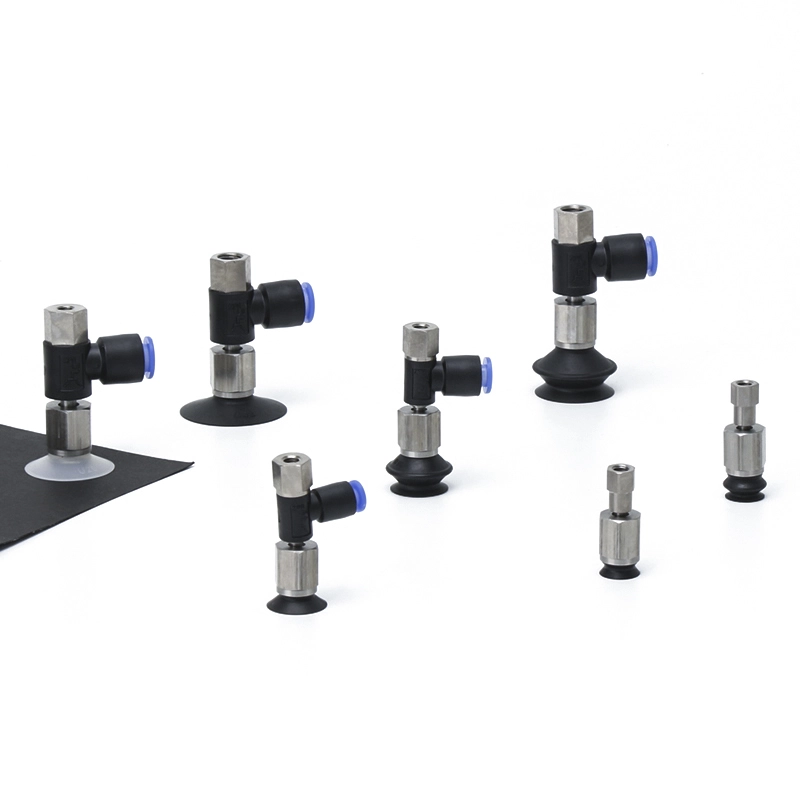

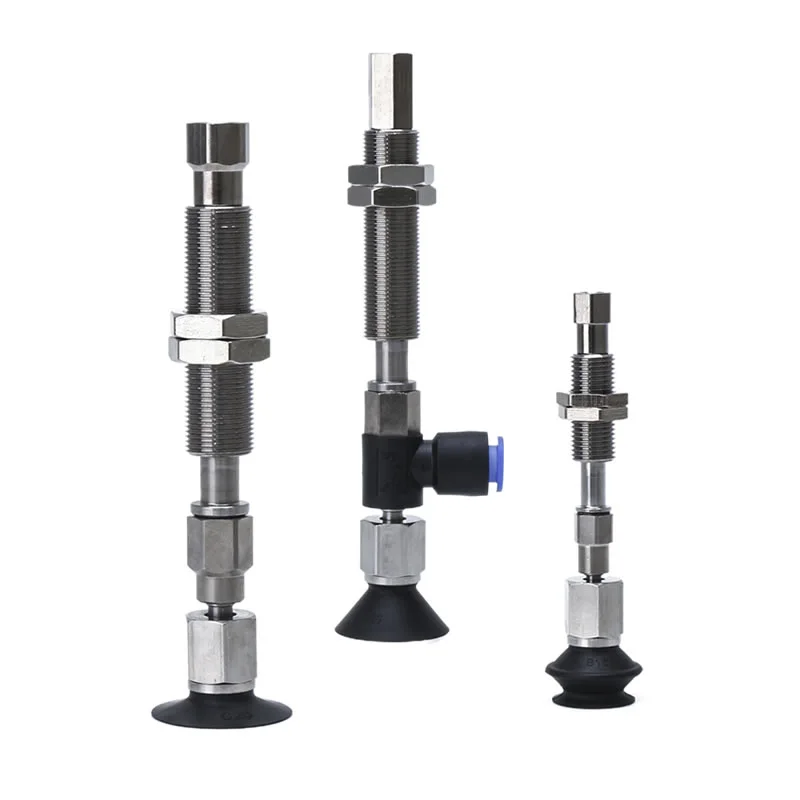

Вакуумски вакуумски усисни чепови за основни куглични зглоб ЗП
Тип кугличног зглоба ЗПТФ серије са адаптерским вакуум јастучићима
Тип кугличног зглоба ЗПТФ серије са усисним јастучићима
Тип кугличног зглоба ЗПРФ серије са адаптерским вакуум јастучићима
Тип кугличног зглоба серије ЗПРФ са усисним јастучићима
Опис
Како наручити
Спецификације / Материјал
Апликације
Ресурс
Цоммаелец је водећи произвођач у Кини, Вакуумска усисна чаша са кугличним зглобом основног типа ЗП је пнеуматска компонента високих перформанси посебно дизајнирана за хватање неправилних, нагнутих или закривљених радних комада. Његов дизајн укључује механизам са кугличним зглобом - који подсећа на људски зглоб - на месту спајања усисне чашице; ова функција омогућава аутоматско поравнање, омогућавајући кугличном зглобу да се слободно ротира када чаша дође у контакт са нагнутом површином. Он аутоматски компензује угаона одступања током роботских операција хватања, чиме се спречава цурење вакуума узроковано несавршеним заптивање. Доступни у пречникима од 10 мм до 32 мм, серија такође нуди опционе моделе опремљене механизмом за одбојник (Буффер), који карактерише ход између 6 мм и 50 мм, како би се радни предмети заштитили од оштећења изазваних механичким ударом.
Техничка супериорност
Вакумске вакуумске усисне чаше за основни куглични зглоб ЗП нису само стандардне компоненте; они су разноврсни алати дизајнирани за окружења високих перформанси.
1. Дизајн прилагодљиве окретне главе
Основна предност ЗПТФ модела је његов окретни механизам са кугличним зглобом. Ово омогућава усисној чаши да се нагиње и ротира, аутоматски поравнавајући се са углом радног предмета. Ова карактеристика значајно побољшава стабилност индустријског руковања, посебно за делове каросерије аутомобила или обликоване пластике.
2. Свеобухватан распон величина и облика
Да бисмо задовољили различите потребе апликација, нудимо широк избор:
Опсег пречника:Прецизне величине од најмање 10 мм до 32 мм.
Врсте чаша:Доступан у равним, ребрастим, хармоника (мехови) и дубоким типовима за руковање свиме, од танких листова до тешких предмета са текстуром.
3. Флексибилне вакуумске утичнице и инсталација
Ограничења простора у модерним машинама захтевају флексибилне распореде. Наша основна Вакуумска усисна чашица ЗП кугличног зглоба има:
Опције двоструке утичнице:Вертикални и хоризонтални усисни отвори за беспрекорну интеграцију у компактне просторе.
Разноврсност монтаже:Опције за укључивање адаптера или специјализованих носача бафера за инсталацију по мери.
Цоре Адвантагес
Стабилност захвата:Нарочито када се рукује закривљеним панелима каросерије аутомобила, неправилно обликованим бризганим деловима или кутијама за паковање, дизајн кугличног зглоба Басиц Балл Јоинт Вацуум Суцтион Цупс ЗП обезбеђује да нивои вакуума остану константно високи.
Смањење буке и удара:Када је упарен са бафер носачем, он ефикасно апсорбује кинетичку енергију при контакту, чиме се продужава укупан радни век система.
Прилагодљивост на специјализоване услове рада:На пример, у индустрији литијум-јонских батерија, може се у потпуности произвести по мери од нерђајућег челика; насупрот томе, у електронској индустрији се могу користити антистатички материјали.
Сценарији апликација
Аутомобилски делови:Хватање закривљених компоненти као што су ветробранско стакло или панели врата.
Сортирање логистике:Руковање пакетима са неравним површинама.
3Ц електроника:Постизање прецизног усисавања у скученим просторима кроз универзално подешавање зглоба.

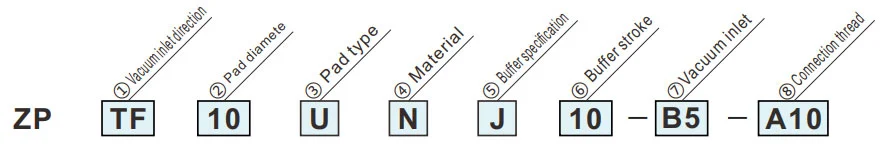

Како наручити

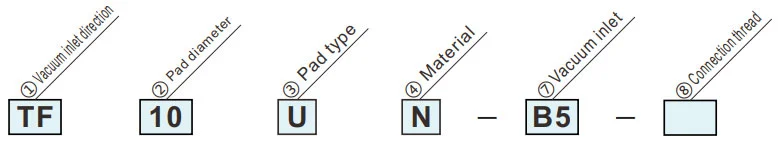

Тип кугличног зглоба са адаптером
| ④Материјал | |
| N | НБР |
| S | Силицонеруббер |
| U | Уретханеруббер |
| F | ФКМ |
| ГН | ЦондуцтивеНБР |
| ГС | Цондуцтивесилицонеруббе |
Зелени симбол су прилагођени модели
|
③ Тип подлоге
② Пречник јастучића (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Флат Типе | ● | ● | ● | ● | ● | ● | |||||||
| C | Равни тип са ребрима | ● | ● | ● | ● | ● | ● | |||||||
| B | Белловс Типе | ● | ● | ● | ● | ● | ● | |||||||
| ①Смер усисног улаза | D | Дееп Типе | ● | — | ● | — | ● | — | ||||||
| ТФ | Вертицал |
|
⑦Улаз за вакуум | Женски конац | Б5 | М5 к0,8 | ● | ● | ||||||
| ⑧Навој за повезивање | Мушки конац | А8 | М8 к1.0 | ● | — | |||||||||
| А10 | М10 к1.0 | — | ● | |||||||||||
|
⑦Улаз за вакуум | Женски конац | Б5 | М5 к0,8 | ● | — | ||||||||
| Б8 | М8 к1,25 | ● | ● | |||||||||||
| Б01 | Рц1/8 | ● | ● | |||||||||||
| РФ | Латерални |
|
Монтажа једним додиром | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Навој за повезивање | Фемалетхреад | Б5 | М5 к0,8 | ● | ● | |||||||||
| Б8 | М8 к1,25 | — | ● | |||||||||||
Куглични зглоб са пуфером
| ④Материјал | |
| N | НБР |
| S | Силиконска гума |
| U | Уретанска гума |
| F | ФКМ |
| ГН | Цондуцтиве НБР |
| ГС | Проводљива силиконска гума |
Зелени симбол су прилагођени модели
|
③ Тип подлоге
② Пречник јастучића (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Флат Типе | ● | ● | ● | ● | ● | ● | ||||||
| C | Равни тип са ребрима | ● | ● | ● | ● | ● | ● | ||||||
| B | Белловс Типе | ● | ● | ● | ● | ● | ● | ||||||
| D | Дееп Типе | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Ход пуфера | 10 | 10 мм | ● | ● | |||||||||
| 20 | 20 мм | ● | ● | ||||||||||
| 30 | 30 мм | ● | ● | ||||||||||
| 40 | 40 мм | ● | 一 | ||||||||||
| ①Смер усисног улаза | 50 | 50 мм | ● | ● | |||||||||
| ТФ | Вертицал |
|
⑦Улаз за вакуум | Фемале конац |
Б5 | М5к0.8 | ● | 一 | |||||
| Б01 | Рц1/8 | 一 | ● | ||||||||||
| Монтажа једним додиром | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Навој за повезивање | Мушки конац | А10 | М10×1.0 | ● | 一 | ||||||||
| А14 | М14к1.0 | 一 | ● | ||||||||||
| РФ | Латерални |
|
⑦Улаз за вакуум | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Навој за повезивање | Мушки конац | А10 | М10×1.0 | ● | 一 | ||||||||
| А14 | М14×1.0 | 一 | ● | ||||||||||
| ⑤ Спецификација бафера | |
| J | Ротирајуће |
| K | Неротирајући |
Спецификације
| Прстен за закључавање/ Тип јастучића | Пречник/димензије јастучића | Апликација | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без прстена за закључавање | Флат Типе (У) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За радове са равним и недеформисаним површинама |
| Овални тип (У) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За радне комаде са ограничењима на адсорпционој површини | |
| Танак равни тип (УТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За мекане предмете као што су танки листови или винил. Наборавање или деформација током адсорпције може се смањити. | |
| Танак равни тип са ребрима (ЦТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За мекане предмете као што су танки листови или винил. Радни предмети се могу уклонити лако захваљујући ребрима |
|
| Белловс Типе (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За употребу где нема места за одбојник или за радне предмете са нагнутим површинама | |
| Са прстеном за закључавање | Флат Типе (У) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За радове са равним и недеформисаним површинама |
| Флат Типе са ребрима (Ц) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За предмете који се лако деформишу. Радни предмети се могу лако уклонити захваљујући ребрима | |
| Белловс Типе (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За употребу где нема места за одбојник или за радне предмете са нагнутим површинама | |
| Дееп Типе (Д) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За радне комаде са закривљеним површинама или за сферне обрадке | |
Материјал и карактеристике подлоге
⚪: Мали или никакав утицај △: Може се користити у зависности од услова Кс: Није прикладно
|
Материјал
Карактеристике
|
Симбол | Дурометар ХС (±5°) |
Боја оф гума |
Оперативни температура опсег (°Ц) |
уље отпор бензина |
уље отпор бензол |
База отпор |
Киселина отпор |
Временске прилике | Озон отпор |
Абразија отпор |
Водоотпоран | Солвент отпор (бензен, толуен) |
Апликација |
| НБР | N | 50 | Црно | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренос општих радова, Валовита плоча, Фурнирска плоча, Гвоздена плоча и др |
| Силиконска гума | S | 45 ~ 50 | Бела | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Уклањање из ливења под притиском, Танки рад, Кухињски процесор |
| Уретанска гума | U | 50 ~ 60 | Браон | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Валовита плоча, плоча од гвожђа, плоча од фурнира |
| ФКМ | F | 60 | Црно | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хемијски рад |
| Цондуцтиве НБР | ГН | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Општи рад полупроводника (отпор статичког електрицитета) | |
| Проводљива силиконска гума | ГС | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статички електрицитет) |
Горња табела обухвата само опште карактеристике предметних гумених материјала. Плави симбол је прилагођени модели.
Приказ примене пнеуматских компоненти (вакумски усисни чеп) у различитим индустријским областима
И. Основне снаге
ИИ. Екстракција апликација по индустрији
А. Медицина и медицинска индустрија
А.1: Основни захтеви:Чист и без загађења (сагласно ФДА/ГМП), нежан и неоштећујући и спречава унакрсну контаминацију
А.2 Кључни сценарији:
1. Фармацеутска амбалажа: боца за лек / фармацеутска плоча / кеса за инфузију (силиконска усисна чаша за храну, без осипања честица)
2. Склоп медицинског уређаја: хируршки инструменти/медицински катетери/делови за руковање протезама (подесиви негативни притисак, заштита од деформације)
3. Биолошка лабораторија: петријева посуда/центрифужна епрувета/пренос картице за реагенс (отпорна на хемикалије, стерилно компатибилна)
Б. Електронска и полупроводничка индустрија
Б.1 Основни захтеви:антистатички (10⁶-10¹¹Ω), прецизно позиционирање (грешка ≤0,01 мм), отпорност на гребање
Б.2 Кључни сценарији:
1. Чип/полупроводник: руковање плочицама, паковање чипова (порозна керамичка/антистатичка силиконска усисна чаша, уједначен негативни притисак за спречавање пуцања)
2. ПЦБ/компоненте: Флексибилна штампана плочица, микро компоненте (0402 отпорници) постављене на површину (танке силиконске/гел/микро гумене чашице за спречавање бора/цепања)
3. Екран: ЛЦД/ОЛЕД панел, хватаљка за стакло на додир (високи прозирни материјал, без мрља и огреботина)
Ц. Аутомобилска индустрија и индустрија ауто делова
Ц.1 Основни захтеви:велико усисавање (један усисни диск ≥500Н), прилагођавање више спецификација (метал/пластика/стакло), неклизајуће
Ц.2 Кључни сценарији:
4. Производња каросерије: заваривање челичне плоче / оквира врата (гума великог пречника / низ усисних чаша, текстура против клизања)
5. Стакло / Унутрашњост: Уградња ветробранског стакла, пренос кожне површине седишта (усисне чашице отпорне на температуру од силикона / сунђера, заштита од деформације)
6. Делови: тело цилиндра мотора / хватаљка кућишта мењача (вакум + механичка брава, против пада)
Д. Прехрамбена и амбалажна индустрија
Д.1 Основни захтеви:Материјал за храну (ФДА сертификат), једноставан за чишћење, отпоран на гњечење
Д.2 Кључни сценарији:
1. Руковање храном: пецива / свеже месо / сортирање воћа (сунђер са малим усисом, без мириса и лако се пере)
2. Аутоматизација паковања: отварање врећице за паковање, стерилно обликовање картона (статичка елиминација / усисавање у више тачака, погодно за танко / тврдо паковање)
Е. Логистика и индустрија складиштења
Е.1 Основни захтеви:ефикасна адаптација (више спецификација робе), стабилан притисак, заштита од пада
Е.2 Кључни сценарији:
1. Руковање картоном: сортирање картона за е-трговину (подесиви усисни низ, вакуумски притисак)
2. Плоча/ролна: Дрвена плоча/пластични филм за пренос ролне (дуга трака/прстенаста усисна чаша, уједначена адсорпција за спречавање померања)
Ф. Нова енергија и специјалне индустрије
Ф.1 Нова енергија (литијумска батерија/пв):
1. Плоча литијумске батерије (антистатичка порозна усисна чаша, анти-прашина), фотонапонско стакло (велика усисна силиконска усисна чаша, без огреботина)
Ф.2 Штампање и папир
1. Хватање папира/штампане материје (упијајући папирни материјал, благи негативни притисак да би се спречило кидање и контаминација мастилом)
ИИИ. Резиме основне логике адаптације
| Карактеристике радног предмета | Програм прилагођавања пипете | Одговарајући сценарији индустрије |
| Танак / Крхак / Прецизан | Силикон/керамички материјал, микро негативни притисак, микро усисна млазница | Електронски полупроводници, фармацеутски производи |
| Тешки предмети / Велика величина | Гумени материјал, усисна чаша великог пречника, низ вишеструких усисних чаша | Аутомобили, логистички панели |
| Здравље/Превенција загађења | Силикон за храну/медицину, структура која се лако чисти | Лек, храна |
| Меке / неправилне површине | Сунђер материјал, деформабилна усисна чаша | Унутрашњост аутомобила, храна |
| Антистатички захтеви | Антистатички силикон, јонски ветар | електронски полупроводник |
Упутство за инсталацију
ПДФ Довнлоад
Упозорење + Опрез (Прочитајте пре употребе)
ПДФ Довнлоад
